5.2

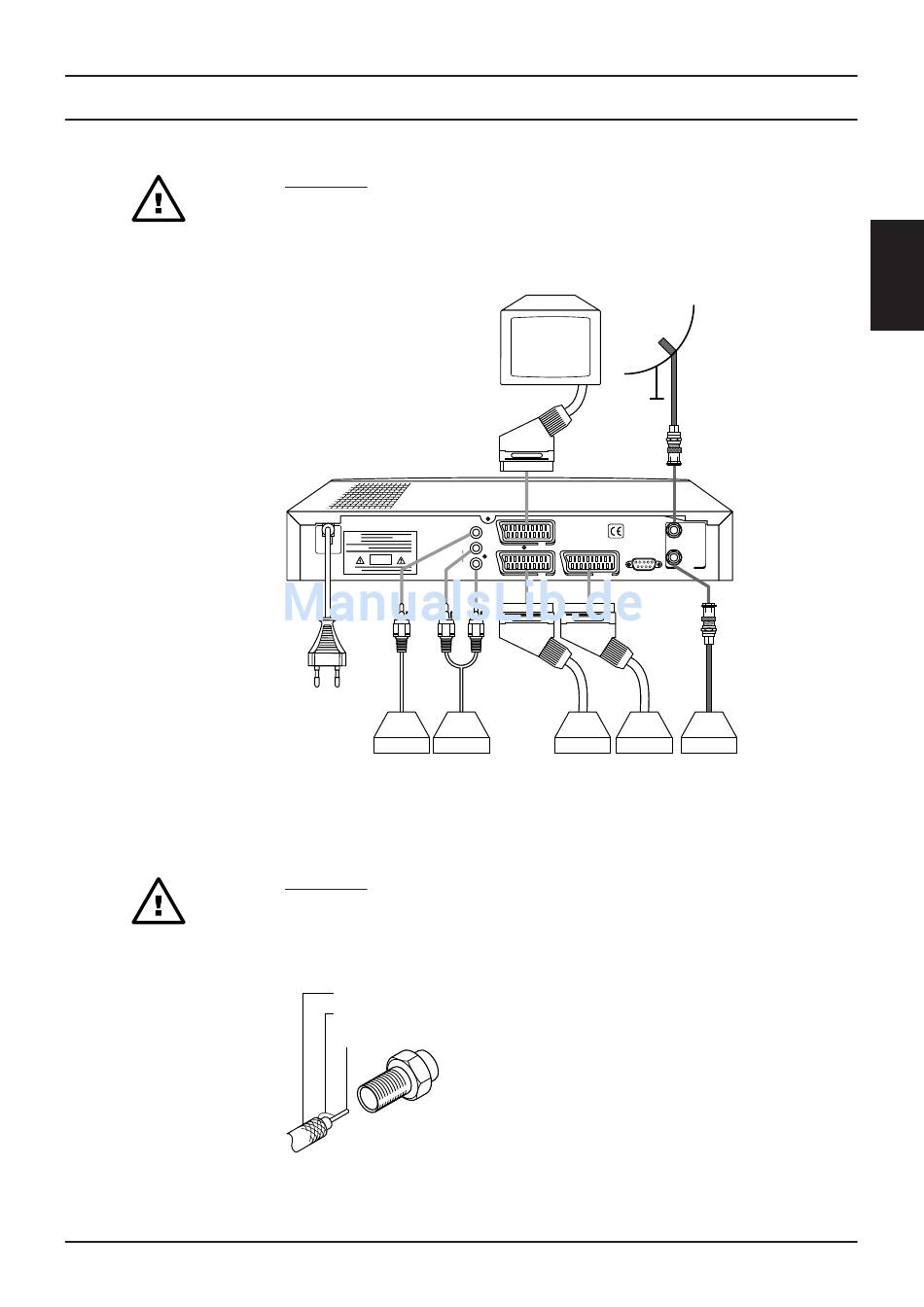

Verbindung mit Satellitenantenne und angeschlossenen Geräten
Version 1.0
ACHTUNG:
Schließen Sie das Gerät erst nach dem korrekten
Verbinden mit Videorekorder, Fernsehgerät und einem
eventuellen weiteren Receiver (analog) an das Stromnetz an.
DIGITAL
WARNING:
WARNING:
~
WARNUNG:
WARNUNG:
AC95~265V
AVERTISSEMENT:
AVERTISSEMENT:
50Hz MAX30W
AUDIO
CAUTION
CAUTION
AVIS:
AVIS:
VORSICHT:
VORSICHT:
Hi-Fi
Hi-Fi
Anlage
Anlage
(digital)
(analog)
• Verwenden Sie für die Koaxial-Verbindungsleitung vom LNB zum Receiver ein
doppelt geschirmtes Koaxialkabel.
ACHTUNG:
Bei der Montage des F-Steckers darf kein überstehendes Drähtchen des Metall-
geflechts in Kontakt mit dem Innenleiter (siehe Abb.) geraten. Bei Kontakt besteht
die Gefahr eines Kurzschlusses und Schädigung des Receivers!
Drähtchen
verbogenes Drähtchen
Innenleiter
• Ziehen Sie die Sicherungsmutter des F-Steckers mit der Hand an. Achten Sie
darauf, daß die Sicherungsmutter dabei nicht überdreht wird.
Installation des Receivers
Antenne
TV
TV
L
R
VCR
ANALOG
Video
externer
Recorder
Receiver
(analog)
F-Stecker
RF INPUT
+13V/+18V
400mA MAX.
RS 232
RF OUTPUT
DIGITAL
F-Stecker
externer
Receiver
(analog)
Seite 9
