4.2
Receiver
Common Interface
Schächte zur Aufnahme der
Conditional Access Module (CAM)
Ein-/Aus-Schalter
Wahlschalter(Programme)

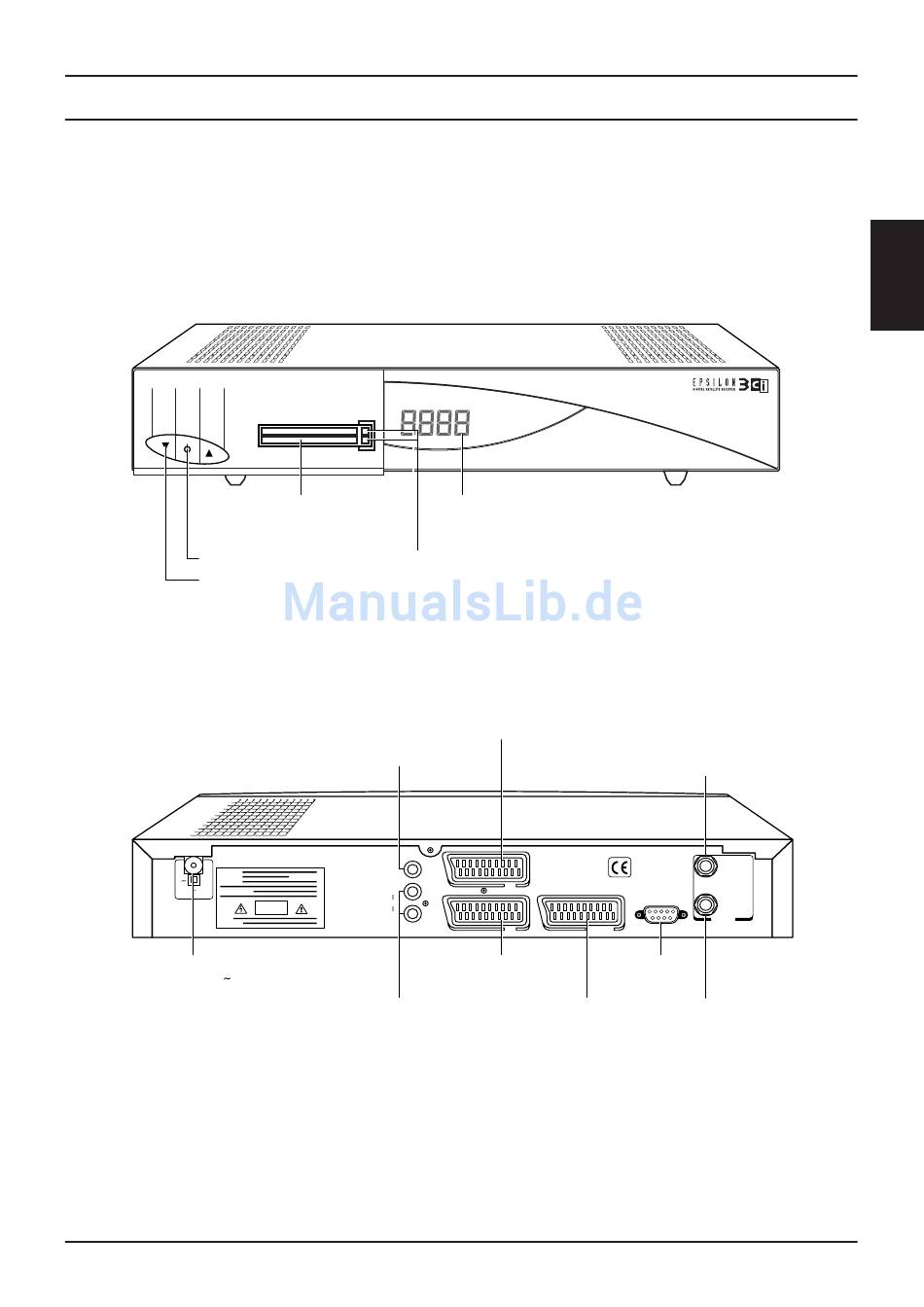

Vorderseite des Gerätes
WARNING:
WARNUNG:
AC95 265V
WARNING:
AVERTISSEMENT:
50Hz MAX30W
WARNUNG:
AVERTISSEMENT:
AVIS:
VORSICHT:
AVIS:
VORSICHT:
Netzanschluß
(95 V-265 V )
Rückseite des Gerätes
Version 1.0
Das Gerät und seine Funktionen
Ausgabeknopf
Audio-Anschluß
für Hi-Fi-Anlage
(digital)
DIGITAL
L
CAUTION
AUDIO
R
CAUTION
Audio-Anschluß
für Hi-Fi-Anlage
(analog)
LED (vierstelliges Display)
Anzeige der Programmnummer
Scart-Anschluß TV
TV
VCR
ANALOG
Scart-Anschluß
RS 232 für
Video-Recorder
Anschluß an PC
Scart-Anschluß
Analog-Receiver
IF-Eingang Antennenkabel
(Koaxial) für Digitalsignal
IF INPUT
+13V/+18V
400mA MAX.
RS 232
IF OUTPUT
DIGITAL
IF-Ausgang für
Analog-Receiver
D
