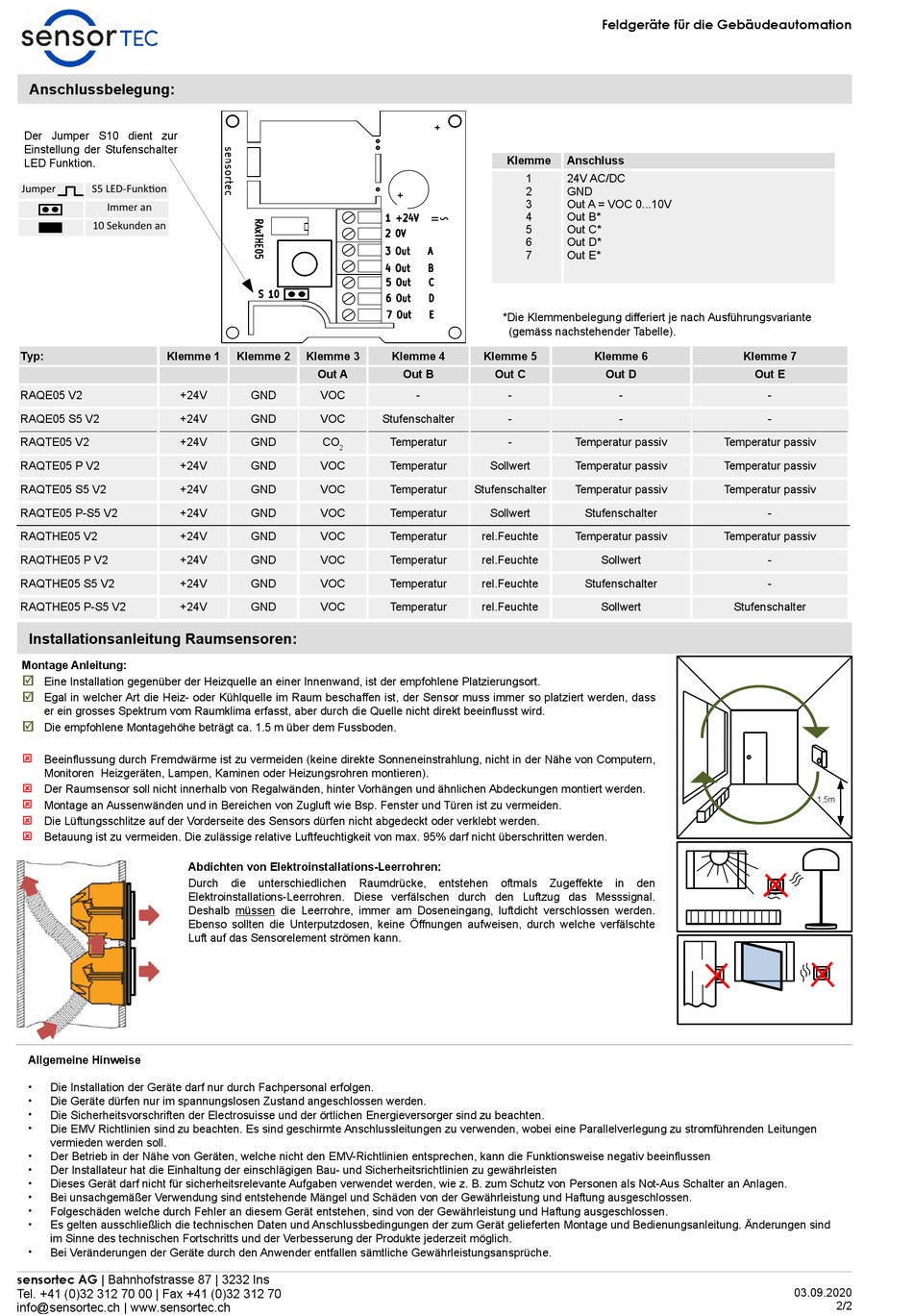

Anschlussbelegung:
Der Jumper S10 dient zur
Einstellung der Stufenschalter
LED Funktion.
Jumper
S5 LED-Funktion
Immer an
10 Sekunden an
Typ:
Klemme 1
RAQE05 V2
+24V
RAQE05 S5 V2
+24V
RAQTE05 V2
+24V
RAQTE05 P V2
+24V
RAQTE05 S5 V2
+24V
RAQTE05 P-S5 V2
+24V
RAQTHE05 V2
+24V
RAQTHE05 P V2
+24V
RAQTHE05 S5 V2
+24V
RAQTHE05 P-S5 V2
+24V
Installationsanleitung Raumsensoren:
Montage Anleitung:
Eine Installation gegenüber der Heizquelle an einer Innenwand, ist der empfohlene Platzierungsort.
Egal in welcher Art die Heiz- oder Kühlquelle im Raum beschaffen ist, der Sensor muss immer so platziert werden, dass
er ein grosses Spektrum vom Raumklima erfasst, aber durch die Quelle nicht direkt beeinflusst wird.
Die empfohlene Montagehöhe beträgt ca. 1.5 m über dem Fussboden.
Beeinflussung durch Fremdwärme ist zu vermeiden (keine direkte Sonneneinstrahlung, nicht in der Nähe von Computern,
Monitoren Heizgeräten, Lampen, Kaminen oder Heizungsrohren montieren).
Der Raumsensor soll nicht innerhalb von Regalwänden, hinter Vorhängen und ähnlichen Abdeckungen montiert werden.
Montage an Aussenwänden und in Bereichen von Zugluft wie Bsp. Fenster und Türen ist zu vermeiden.
Die Lüftungsschlitze auf der Vorderseite des Sensors dürfen nicht abgedeckt oder verklebt werden.
Betauung ist zu vermeiden. Die zulässige relative Luftfeuchtigkeit von max. 95% darf nicht überschritten werden.
Abdichten von Elektroinstallations-Leerrohren:
Durch
Elektroinstallations-Leerrohren. Diese verfälschen durch den Luftzug das Messsignal.
Deshalb müssen die Leerrohre, immer am Doseneingang, luftdicht verschlossen werden.
Ebenso sollten die Unterputzdosen, keine Öffnungen aufweisen, durch welche verfälschte
Luft auf das Sensorelement strömen kann.
Allgemeine Hinweise
•
Die Installation der Geräte darf nur durch Fachpersonal erfolgen.
•
Die Geräte dürfen nur im spannungslosen Zustand angeschlossen werden.
•
Die Sicherheitsvorschriften der Electrosuisse und der örtlichen Energieversorger sind zu beachten.
•
Die EMV Richtlinien sind zu beachten. Es sind geschirmte Anschlussleitungen zu verwenden, wobei eine Parallelverlegung zu stromführenden Leitungen
vermieden werden soll.
•
Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entsprechen, kann die Funktionsweise negativ beeinflussen
•
Der Installateur hat die Einhaltung der einschlägigen Bau- und Sicherheitsrichtlinien zu gewährleisten
•
Dieses Gerät darf nicht für sicherheitsrelevante Aufgaben verwendet werden, wie z. B. zum Schutz von Personen als Not-Aus Schalter an Anlagen.
•
Bei unsachgemäßer Verwendung sind entstehende Mängel und Schäden von der Gewährleistung und Haftung ausgeschlossen.
•
Folgeschäden welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
•
Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage und Bedienungsanleitung. Änderungen sind
im Sinne des technischen Fortschritts und der Verbesserung der Produkte jederzeit möglich.
•
Bei Veränderungen der Geräte durch den Anwender entfallen sämtliche Gewährleistungsansprüche.
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Klemme 2
Klemme 3
Klemme 4
Out A
Out B
GND
VOC
GND
VOC
Stufenschalter
GND
CO
Temperatur
2
GND
VOC
Temperatur
GND
VOC
Temperatur
GND
VOC
Temperatur
GND
VOC
Temperatur
GND
VOC
Temperatur
GND
VOC
Temperatur
GND
VOC
Temperatur
die
unterschiedlichen
Raumdrücke,
Klemme
Anschluss
1
24V AC/DC
2
GND
3
Out A = VOC 0...10V
4
Out B*
5
Out C*
6
Out D*
7
Out E*
*Die Klemmenbelegung differiert je nach Ausführungsvariante
(gemäss nachstehender Tabelle).
Klemme 5
Out C
-
-
-
-
Temperatur passiv
Sollwert
Temperatur passiv
Stufenschalter
Temperatur passiv
Sollwert
Stufenschalter
rel.Feuchte
Temperatur passiv
rel.Feuchte
rel.Feuchte
Stufenschalter
rel.Feuchte
entstehen
oftmals
Zugeffekte
Feldgeräte für die Gebäudeautomation
Klemme 6
Klemme 7
Out D
Out E
-
-
Temperatur passiv
Temperatur passiv
Temperatur passiv
Temperatur passiv
Sollwert
Sollwert
Stufenschalter
in
den
-
-
-
-
-
1,5m
03.09.2020
2/2
