6.4 Externe Anschlüsse
6.4.1

Frontpanel: Poweranschluss (X101)

Der Anschluss für die Stromversorgung ist als 2x2-poliger Gehäusestecker realisiert. An Pin 3 liegt die
Hauptspannungsversorgung (24 V) der Baugruppe an. Diese kann auch als UPS-OCT (One Cable
Technology) realisiert werden, d.h. dass über dieses Kabel auch das Signal für die USV an das Board
übertragen wird.

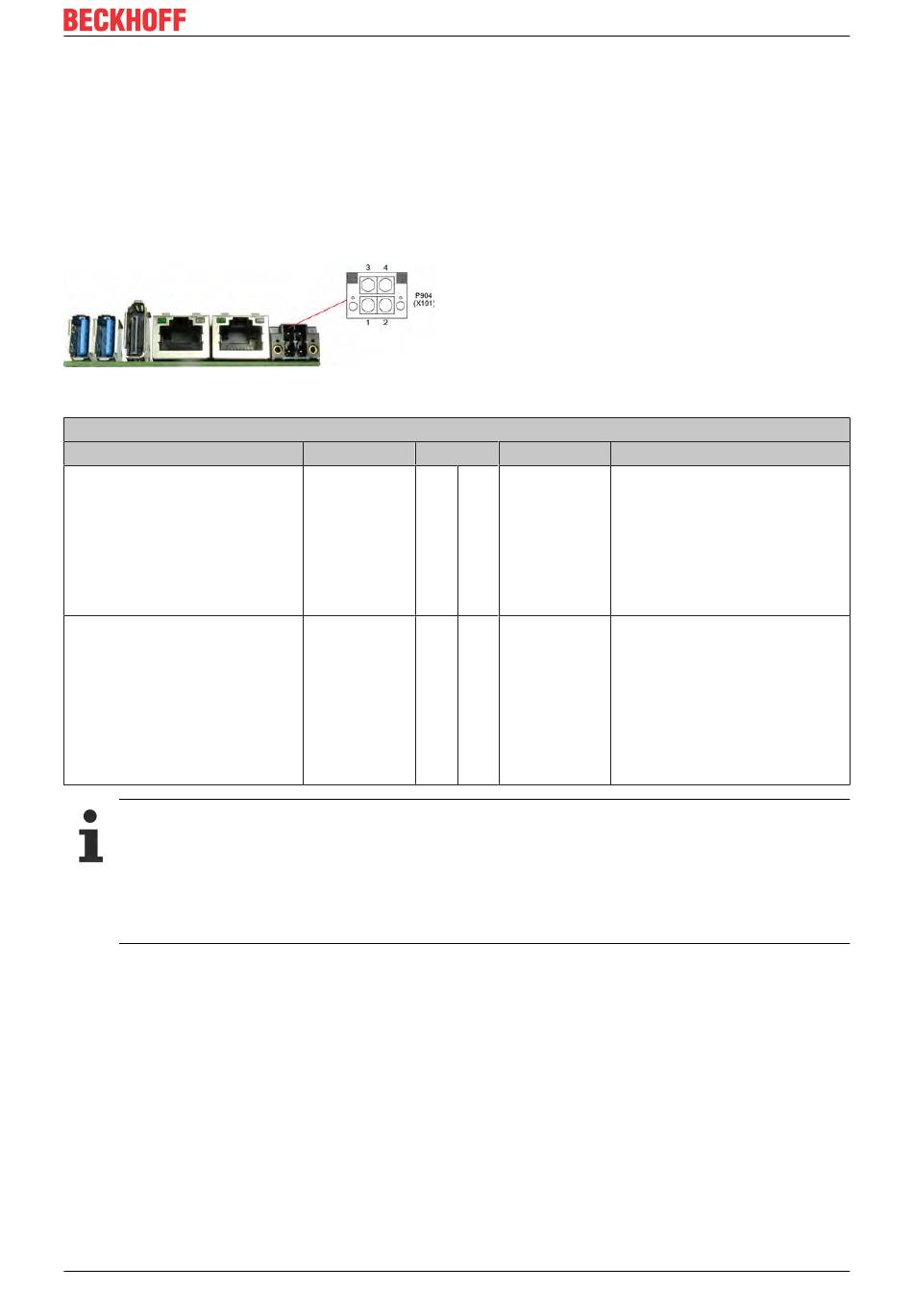

Abb. 3: CB6273 Frontpanel Poweranschluss
Pinbelegung Stromstecker:
Beschreibung
PC_On: Eingang zum
Starten und Herunterfahren
des PCs.
Low (0 V oder offener
Kontakt): PC startet.
High (>3 V): PC fährt
herunter.
Power Status: Ausgang des
Power Status. Die Spannung
entspricht der positiven
Versorgungsspannung und
kann mit 500 mA belastet
werden.
Low (0 V): PC ist aus.
High (Vin): PC ist an.
Funktionseinschränkungen PC_On-Schalter
Bitte beachten Sie, dass es Systemzustände gibt, in denen das Betätigen eines angeschlossenen
PC_On-Schalters vom System ignoriert wird, z.B. während des Bootens eines Windows-Betriebs-
systems.
Wiederholen Sie in diesem Fall die Betätigung des Schalters nach einigen Sekunden.
Gleiches gilt für angeschlossene PC_On-Taster.
CB6273
Signal Pin
PC_On 1 3
PC_AKTIV 2 4
Version: 1.0
Signal Beschreibung
Vin Versorgungsspannung 24 V
UPS-OCT wird unterstützt.
GND Masse
