End-Montage - Milesight ISIS-MS-C 76 Serie Montageanleitung

3. Montage und Verkabelung

3.3. End-Montage

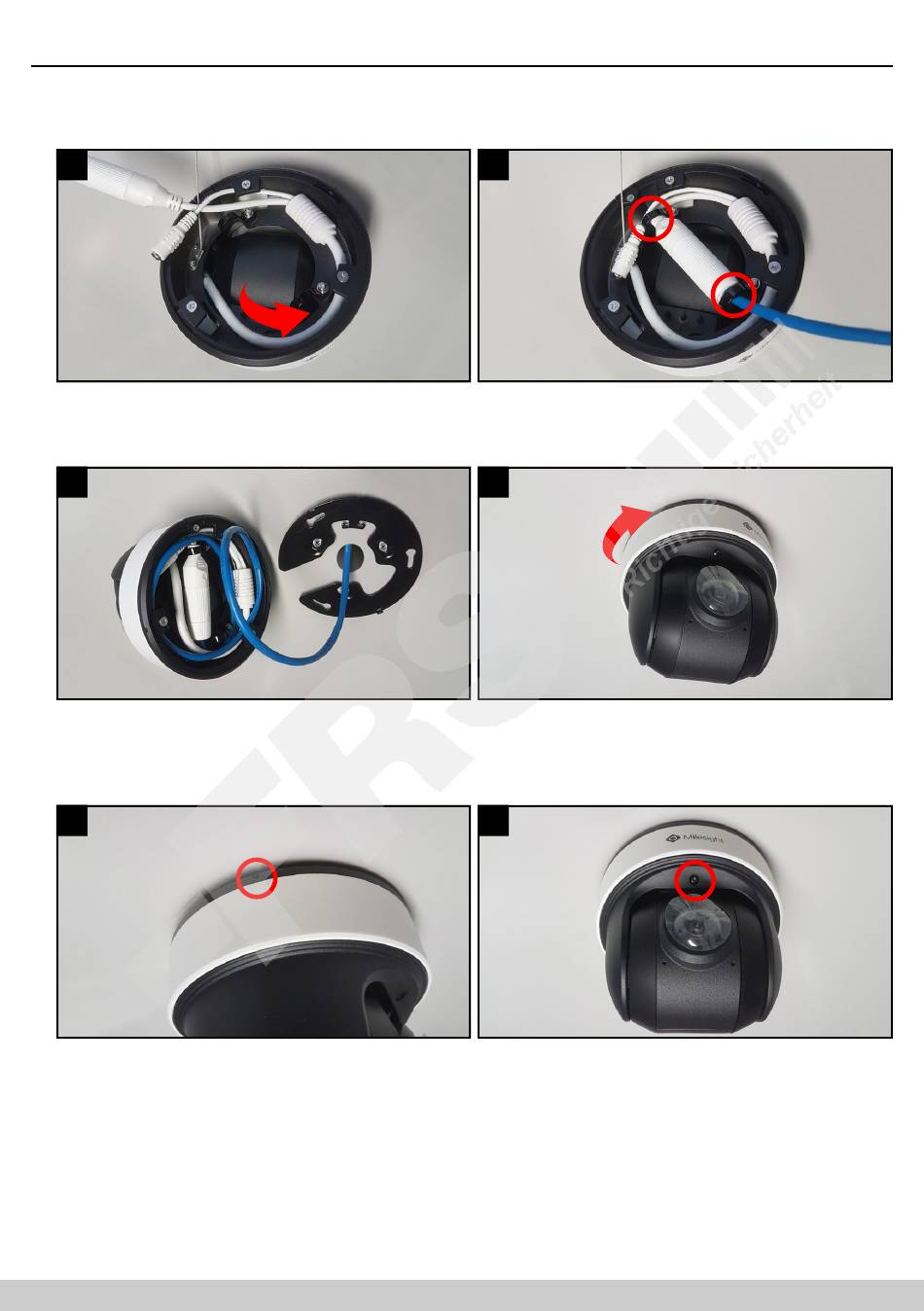

1
Verlegen Sie das Kabel in Pfeilrichtung.
3
Wickeln Sie das restliche Kabel unterhalb der
Montagefläche und setzen Sie die Kamera an die
Montageplatte.
5
Ziehen Sie die beiden Feststellschrauben an
beiden Seiten der Kamera feste an, um die
Kamera zu fixieren. Prüfen Sie den festen Halt der
Kamera.
12 www.video1one.de
(Fortsetzung)
2
Verlegen Sie die wettefeste Kabelverbindung
unter die beiden schwarzen Klemmen.
4
Drehen Sie die Kamera in Pfeilrichtung, bis sie ein
wenig einrastet.
6
Lockern Sie zum Einstellen der Blickrichtung die
vordere Schraube mit ein bis zwei Umdrehungen.
Lösen Sie sie nicht komplett heraus.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
