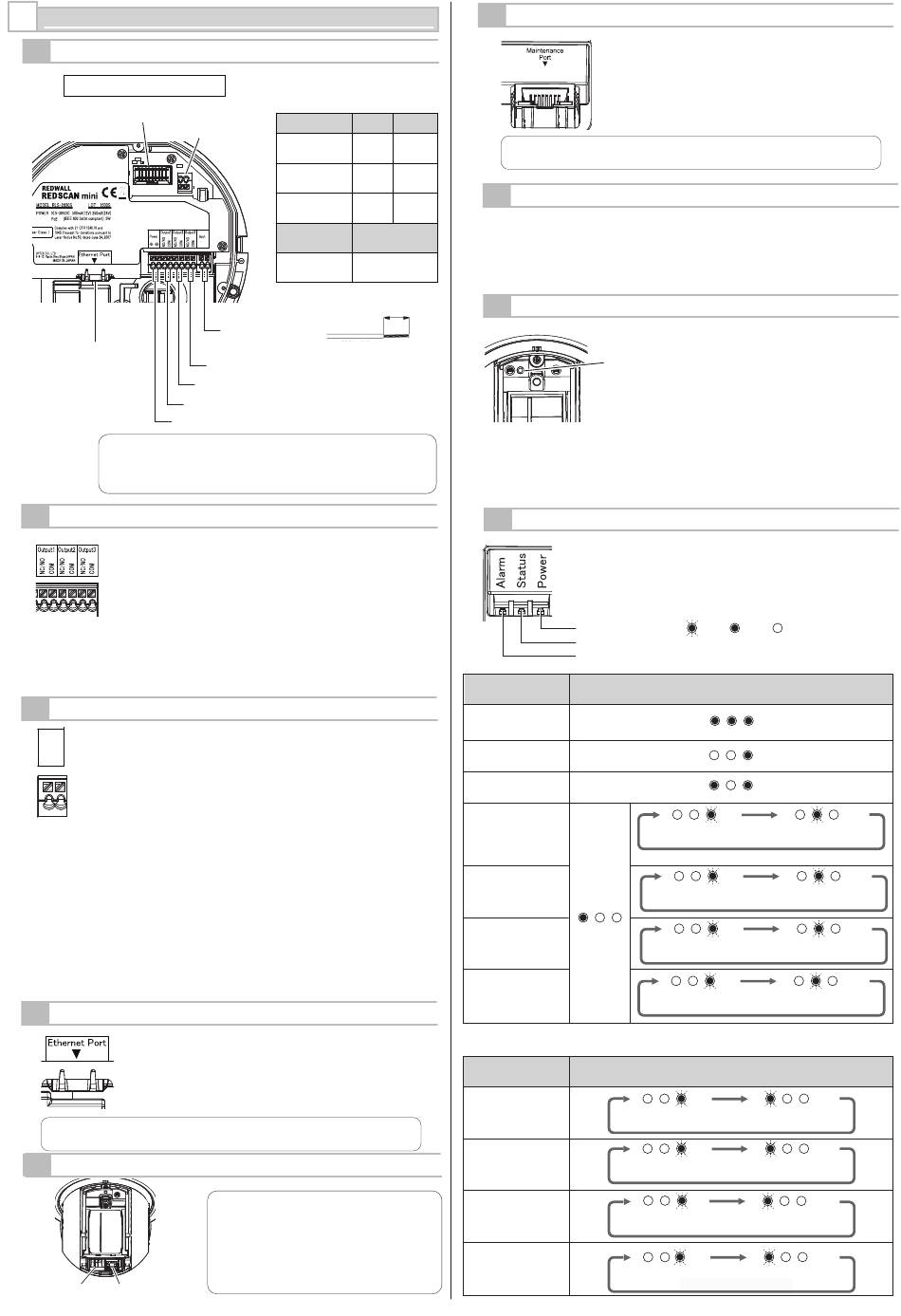

5
ANORDNUNG DER KOMPONENTEN INNERHALB DER ABDECKUNG UND IHRE FUNKTIONEN
5-1
VERKABELUNG
Innerhalb des Basisgeräts
Relaisstecker
Wand-Sabotageeingang
Ethernetanschluss (PoE)
Stromversorgungseingang
Hinweis >>
Einige PoE-Hubs haben eine beschränkte Leistungsabgabe.
Schließen Sie den Detektor ohne Überschreitung der Grenzwerte
entsprechend zur Bedienungsanleitung des PoE-Hubs an dieses an.
5-2
PROGRAMMIERBARER SIGNALAUSGANG
Die drei Ausgangsklemmen können als NO/NC konfiguriert
werden. Sie sind jedoch als offen festgelegt, wenn das Gerät
nicht mit Strom versorgt wird.
Die Ausgänge sind mit folgenden Optionen programmierbar.
Alarme
• Hauptalarm (MO)
• Zonenalarm (A1, A2, B1, B2)
5-3
PROGRAMMIERBARER SIGNALEINGANG (nur RLS-2020S)
Der programmierbare Eingang kann für folgende Funktionen verwendet
werden.
Input
・ Signalausgang 1 zur Bestätigung der Funktion
・ Signalausgang 2 zur Bestätigung der Funktion
・ Signalausgang 3 zur Bestätigung der Funktion
Wenn der Signaleingang geschlossen wurde, reagiert der Signalausgang (1
bis 3) mit der Änderung des Status des Ausgangs. Er kann als Bestätigung
verwendet werden, dass die Detektoreinheit ordnungsgemäß betrieben wird.
・ Wechseln zur nächsten Maskierungs- / Zuweisungsdatei
Wenn der Signaleingang geschlossen wurde, wechselt das Gerät die
Maskierungs- / Bereichszuweisung-Musterdateien. z.B. Datei 1 zu Datei 2,
Datei 2 zu Datei 3, Datei 3 zu Datei 4 und Datei 4 zu Datei 1 usw. Er kann
zum ferngesteuerten Wechseln der Maskierungs- /
Bereichszuweisung-Muster ohne REDSCAN-Manager verwendet werden.
・Bereichseinstellung
Wenn der Signaleingang geschlossen wurde, wird der eingestellte Bereich
gestartet. Er kann für die erneute Erstellung des Erkennungsbereichs ohne
REDSCAN-Manager verwendet werden.
Zum Einstellen dieser Funktion ist die spezielle Software REDSCAN-Manager
erforderlich. Wenn der Signaleingang kürzer als die Entscheidungszeit (standardmäßig
1 Sek., einstellbar von 1 bis 10 Sek.) geschlossen wurde, wird er ignoriert.
5-4
ETHERNETANSCHLUSS (PoE)
Der Ethernetanschluss innerhalb des Basisgeräts ist für
eine ständige Verbindung gedacht. PoE wird unterstützt.
Standardeinstellungen
IP-Adresse
Subnetzmaske
Standard-Gateway
Hinweis >>
Verwenden Sie nicht das gleiche Subnetz für Ethernet-Haupt- und Wartung-Anschluss.
5-5
WARTUNGSABSCHNITT
LED-Anzeige Wartungsanschluss
Die Länge des Netzkabels
muss kleiner als die unten
aufgeführten Angaben sein.
Kabelquerschnitt 12 VDC 24 VDC
AWG 20
(0,52 mm
)
2
AWG 18
(0,83 mm
)
2
AWG 16
(1,31 mm
)
2
Kabel
Cat5e oder
höher
Signaleingang
(nur RLS-2020S)
Abisolierlänge
Signalausgang 3
Isolieren Sie das
Kabel etwa 9 mm ab.
Signalausgang 2
Signalausgang 1
Probleme
• Antimaskierung (AM)
• Drehblockierung (AR)
• Verschmutzung (SO)
• Umweltuntauglichkeit (DQ)
• Geräteprobleme (TR)
• Sabotageausgang (TA)
: 192.168.0.126
: 255.255.255.0
: 192.168.0.1
Hinweis >>
Verwenden Sie am Wartungsanschluss ein
leichtes LAN-Kabel für den Einsatz in
Innenräumen. (Verwenden Sie kein schweres
LAN-Kabel für den Einsatz im Freien.)
Dieser Anschluss dient für Wartungszwecke.
Bringen Sie nach der Wartung die Frontabdeck-
ung wieder an.
5-6
WARTUNGSANSCHLUSS
Hinweis >>
790
30
Verwenden Sie nicht das gleiche Subnetz für Ethernet-Haupt- und Wartung-Anschluss.
50
1260
5-7
EINSCHALTEN
80
2000
Einschaltbedingungen
PoE (Standard
Legen Sie die Gleichspannung an die Stromversorgungsklemmen an oder
IEEE 802.3)
verbinden Sie eine PoE-Stromversorgung mit dem Ethernetanschluss (PoE).
Nach dem Einschalten leuchten alle Anzeigen für ca. 60 Sekunden auf und
100
anschließend erlöschen die Status- und Alarmanzeige. Während dieses
Zeitraums führt der REDSCAN mini seine Grundeinstellungen durch.
m
5-8
INITIALISIERUNG AUF WERKSEINSTELLUNGEN
9 mm
5-9
LED-ANZEIGE
Melderzustand
Aufwärmzeit
(ca. 60 s)
Stand-by
Alarm
Antimaskierung
Drehblockierung
Verschmutzung
Umweltuntauglich
keit (DQ)
* Je nach Alarmstatus.
Fehlerzustand
Motorfehler
Hardwarefehler
Überhitzt
Sonstiges.
DE-8
Der Ethernetanschluss im Wartungsabschnitt wird
nur für die Grundeinstellungen verbunden.
Verwenden Sie ihn nicht für die ständige Verbindung.
Standardeinstellungen
IP-Adresse
Subnetzmaske
1. Schalten Sie die Stromversorgung aus.
Entfernen Sie die Frontabdeckung und das
Laserfenster. (Siehe 3-1,3-3)
Resettaste
2. Schalten Sie mit gedrückter Resettaste ein.
3. Alle LEDs leuchten auf. Die rote LED
erlischt nach 50 Sek. und die grüne LED
erlischt nach 2 Sek. Lassen Sie die
Resettaste. Die gelbe LED erlischt nach 3
Sekunden ab.
4. Schalten Sie die Stromversorgung aus.
Bringen Sie das Laserfenster und die
Frontabdeckung an. Schalten Sie
anschließend ein.
Grün
Gelb
Blinkt Leuchtet AUS
Rot
LED
Grün blinkt einmal auf.
WIEDERHOLEN
Grün blinkt einmal auf.
WIEDERHOLEN
*
Grün blinkt einmal auf.
WIEDERHOLEN
Grün blinkt einmal auf.
WIEDERHOLEN
LED
Grün blinkt einmal auf.
WIEDERHOLEN
Grün blinkt einmal auf.
WIEDERHOLEN
Grün blinkt einmal auf.
WIEDERHOLEN
Grün blinkt einmal auf.
WIEDERHOLEN
: 192.168.1.126
: 255.255.255.0
Gelb blinkt einmal auf.
x 2
Gelb blinkt zweimal auf.
x 3
Gelb blinkt 3 Mal auf.
x 4
Gelb blinkt 4 Mal auf.
Rot blinkt einmal auf.
x 2
Rot blinkt zweimal auf.
x 3
Rot blinkt 3 Mal auf.
x 4
Rot blinkt 4 Mal auf.
