3

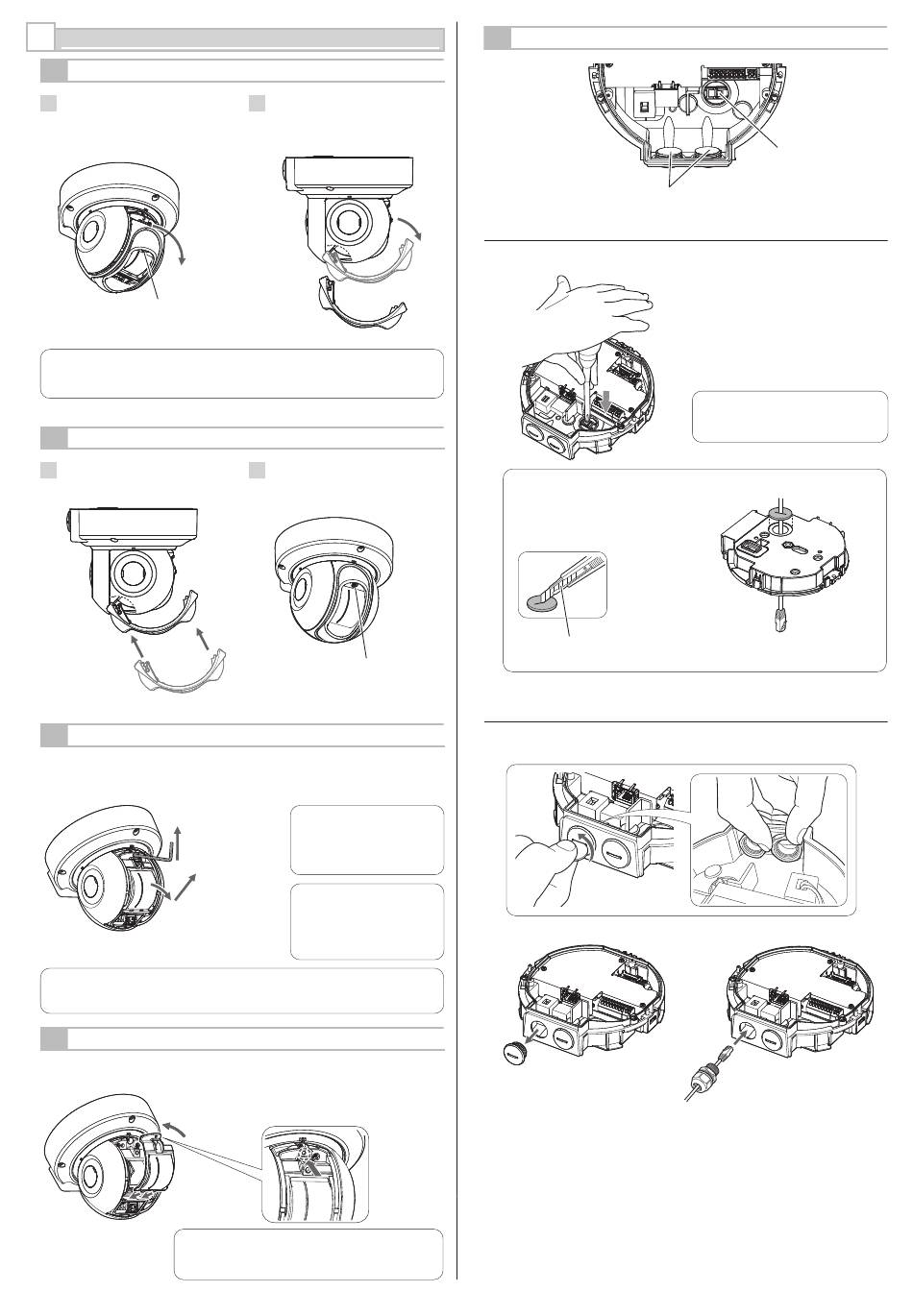

VOR DER INSTALLATION

3-1

ENTFERNEN DER FRONTABDECKUNG

Lösen Sie die Schraube am
1
Frontfenster und ziehen Sie die
vordere Abdeckung mit einem
Ruck nach vorne.
2. Ziehen Sie die
Abdeckung nach
vorne.
1. Lösen Sie die
Schraube.
Hinweis >>
Die Vorgehensweise zum Öffnen der vorderen Frontabdeckung ist nötig, wenn Sie
das LAN-Kabel an den Wartungsanschluss anschließen. (Siehe 5-6)
3-2

MONTAGE DER FRONTABDECKUNG

Lassen Sie die Frontabdeckung im
1
Hauptgerät einrasten.
3-3

ENTFERNEN DES LASERFENSTERS

Verwenden Sie den mitgelieferten Innensechskantschlüssel, um den Haken mit
einer Hebelbewegung nach oben herauszunehmen.
1. Verwenden Sie den
Innensechskantschl
üssel, um den
Haken entfernen.
2. Öffnen Sie es etwas
und ziehen Sie es
dann nach oben.
Vorsicht >>
Halten Sie das Laserfenster nur an seinem Rahmen.
Fassen Sie es nicht innen an.
3-4

MONTAGE DES LASERFENSTERS

Setzen Sie den Fuß des Frontfensters ein, bis er einrastet, wie in der Abbildung
unten dargestellt.
2. Drücken Sie das Fenster gegen das
Gerät, bis es einrastet.
1. Setzen Sie den
Haken ein.
Vorsicht >>
Achten Sie darauf, dass die Stromversorgung bei der
Montage oder beim Entfernen des Laserfensters
ausgeschaltet ist.
Drehen Sie die Frontabdeckung
2
auf der gegenüberliegenden Seite
der Schraube nach oben und
entfernen Sie die Haken (x2).
Ziehen Sie die Schraube fest.
2
Ziehen Sie die Schraube fest.
Hinweis >>
Das Laserfenster muss zum
Drücken der Rücksetztaste
oder zum Austausch entfernt
werden.
Vorsicht >>
Achten Sie darauf, dass die
Stromversorgung bei der
Montage oder beim Entfernen
des Laserfensters
ausgeschaltet ist.
3-5
KABELEINFÜHRUNG
- Verkabelungsloch auf der Rückseite
Verwenden Sie einen Schraubendreher zum Öffnen einer Ausstanzung.
Hinweis >>
Setzen Sie bei der Verkabelung
auf der Rückseite die mitgelieferte
Dichtung in die Vertiefung auf der
Rückseite der Gerätebasis.
Schneiden Sie mit einem
Messer einen Schlitz.
- Verkabelungsloch auf der Seite
Entfernen Sie die Abdeckkappen der Verkabelungslöcher auf der Seite mit einem
Werkzeug wie einer Münze.
1.
DE-6
1 Ausstanzung
2 Verkabelungslöcher
Vorsicht >>
Achten Sie darauf, eine Ausstanzung
in Abwärtsrichtung zu öffnen.
Führen Sie das Kabel durch den
Schlitz der Dichtung.
2.
