- Typ B

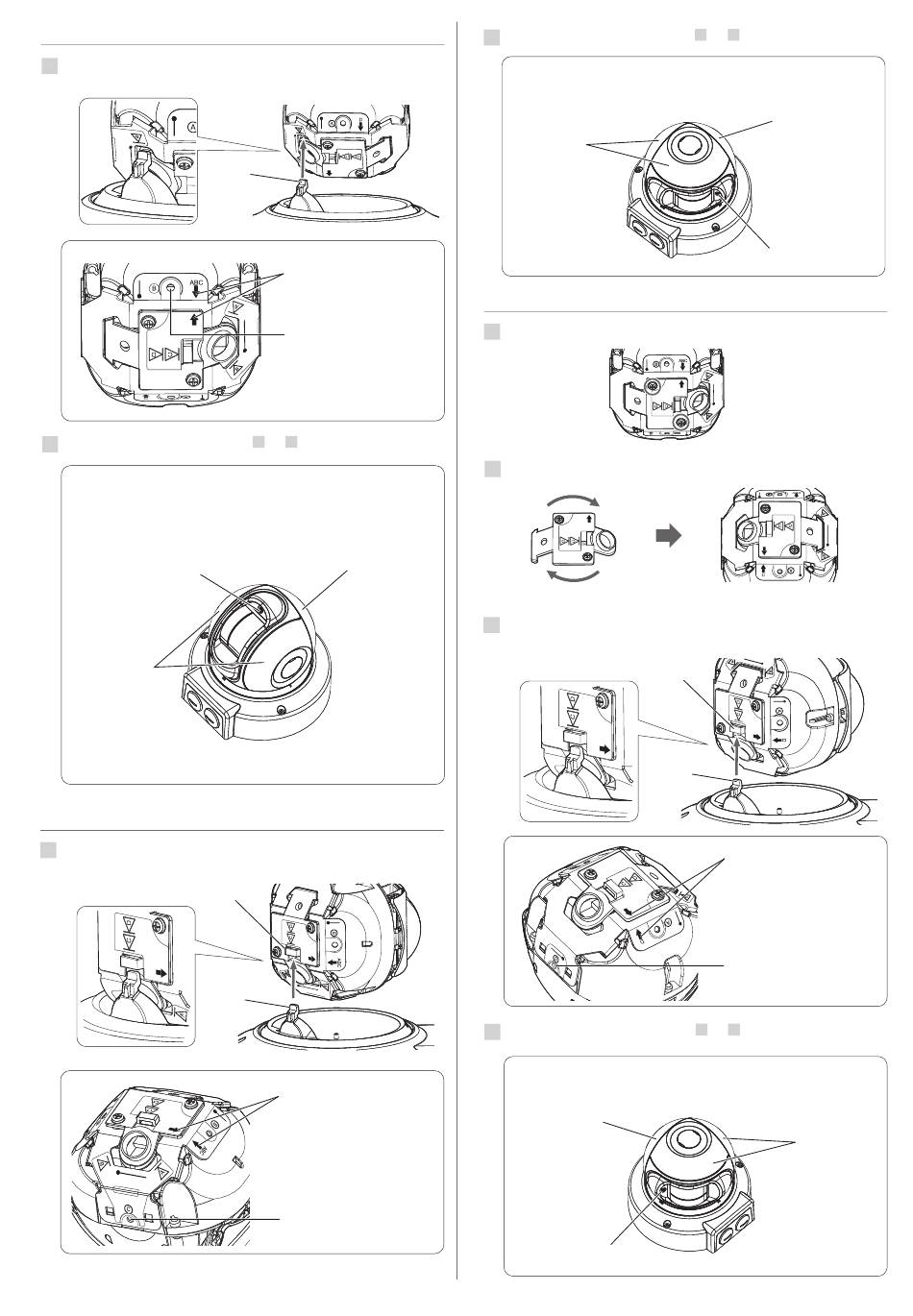

Drehen Sie das Hauptgerät und setzen Sie den Haken der Abdeckung der
1
Gerätebasis an der Position ein, bei der die Kabelabdeckung mit dem
Buchstaben „B" beschriftet ist.
Hinweis >>
Bauen Sie die Teile einfach wie Schritt 2 bis 3 für Typ A dargestellt
2
zusammenbauen.
Hinweis >>
Die Positionen der Befestigungsschraube und der seitlichen
Abdeckung sind unten dargestellt.
Befestigungsschraube
Seitliche
Abdeckung S
- Typ C
Drehen Sie das Hauptgerät und stecken Sie den Haken der Abdeckung der
1
Gerätebasis in den Schlitz der Kabelabdeckung ein.
Schlitz der Kabelabdeckung
Haken
Hinweis >>
Haken
Achten Sie vor der Montage
darauf, dass die Pfeilmarkierung
auf der Kabelabdeckung mit der
Beschriftung ABC auf dem
Hauptgerät sich
gegenübersteht.
Platzieren Sie dann das
Hauptgerät so auf dem
Basisgerät, dass das
Schraubenloch des Hauptgeräts
und das Loch in der Mitte der
Basisabdeckung übereinstim-
men, wie dargestellt.
Seitliche
Abdeckung L
Achten Sie vor der Montage
darauf, dass die Pfeilmarkierung
auf der Kabelabdeckung mit der
Beschriftung ABC auf dem
Hauptgerät sich
gegenübersteht.
Platzieren Sie dann das
Hauptgerät so auf dem
Basisgerät, dass das
Schraubenloch des Hauptgeräts
und das Loch in der Mitte der
Basisabdeckung übereinstim-
men, wie dargestellt.
Bauen Sie die Teile einfach wie Schritt 2 bis 3 für Typ A dargestellt
2
zusammenbauen.
Hinweis >>
Die Positionen der Befestigungsschraube und der seitlichen
Abdeckung sind unten dargestellt.
Seitliche
Abdeckung S
- Typ D
Lösen Sie die 2 Schrauben und entfernen Sie die Kabelabdeckung.
1
Drehen Sie die Kabelabdeckung um 180 Grad und setzen Sie sie ein.
2
Drehen Sie das Hauptgerät und stecken Sie den Haken der Abdeckung der
3
Gerätebasis in den Schlitz der Kabelabdeckung ein.
Schlitz der Kabelabdeckung
Hinweis >>
Bauen Sie die Teile einfach wie Schritt 2 bis 3 für Typ A dargestellt
4
zusammenbauen.
Hinweis >>
Die Positionen der Befestigungsschraube und der seitlichen
Abdeckung sind unten dargestellt.
Seitliche Abdeckung L
Befestigungsschraube
DE-5
Seitliche Abdeckung L
Befestigungsschraube
Haken
Achten Sie vor der Montage
darauf, dass die Pfeilmarkierung
auf der Kabelabdeckung mit der
Beschriftung D auf dem
Hauptgerät sich gegenübersteht.
Platzieren Sie dann das
Hauptgerät so auf dem
Basisgerät, dass das
Schraubenloch des Hauptgeräts
und das Loch in der Mitte der
Basisabdeckung übereinstim-
men, wie dargestellt.
Seitliche
Abdeckung S
