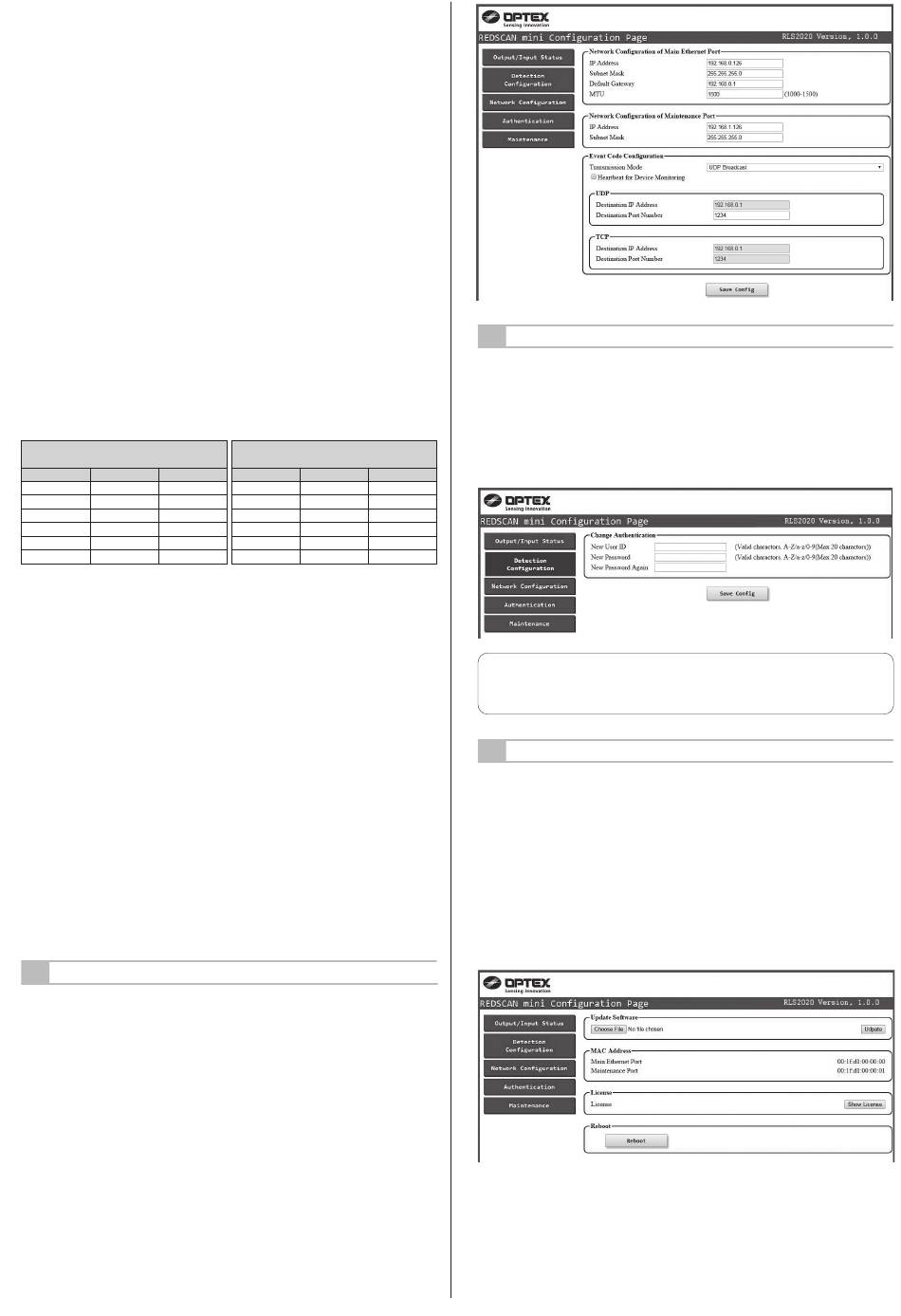

• Empfindlichkeit
Kann auf die Optionen H (Hoch), M (Mittel), L (Niedrig) und Benutzerdefiniert
eingestellt werden (Geben Sie die erforderliche Reaktionszeit ein).
[Innenbereichsmodus] (Standard M: 150 ms, H: 75 ms, L: 500 ms)
Benutzerdefiniert: Kann manuell auf 75 bis 60.000 ms eingestellt werden.
[Außenbereichsmodus] (Standard: 250 ms)
Geben Sie 75 bis 60.000 ms ein.
[Außenbereichsmodus] (Standard M: 150 ms, H: 75 ms, L: 500 ms)
Benutzerdefiniert: Kann manuell auf 75 bis 60.000 ms eingestellt werden.
[Hochauflösender Innenbereichsmodus] (Standard M: 200 ms, H: 100 ms, L: 500 ms)
Benutzerdefiniert: Kann auf 100 bis 60.000 ms eingestellt werden.
[Innenbereich Einwurfmodus]
Fest auf 0 ms eingestellt. Bei jeder Scan Alarmmeldung.
• Minimale Zielgröße (Breite)
Geben Sie die Breite des Objekt an, das erkannt werden soll.
(Der Standardwert hängt vom Erkennungsmodus ab)
[Innenbereichsmodus] (Standard: 150 mm)
Geben Sie 10 bis 1.000 mm ein.
[Außenbereichsmodus] (Standard: 250 mm
Geben Sie 10 bis 1.000 mm ein.
[Hochauflösender Innenbereichsmodus] (Standard: 50 mm)
Geben Sie 10 bis 1.000 mm ein.
[Innenbereich Einwurfmodus] (Standard: 150 mm)
Geben Sie 10 bis 1.000 mm ein.
Der Erkennungsbereichs basierend auf eine Zielgröße.
Beim Konfigurieren einer Zielgröße kleiner als 200 mm muss die Entfernung zur
Erkennung eines Objekts mit der Größe abnehmen.
Innenbereich/Außenbereich/
Innenbereich Einwurfmodus
Zielgröße
weißen
schwarzen
25 mm
-
-
50 mm
4.0 m
5.0 m
100 mm
7.8 m
8.8 m
150 mm
11.4 m
12.6 m
200 mm
15.0 m
16.4 m
300 mm
21.0 m
23.4 m
* Reflexionsvermögen einer schwarzen Platte: 10%
* Reflexionsvermögen einer weißen Platte: 90%
* Der Erkennungsbereich hängt vom Reflexionsvermögen des Ziels und seiner
Form ab.
Der Erkennungsbereich muss mit dem aktuellen Ziel am Installationsort überprüft werden.
• Zielhöhe für den vertikalen Bereich: Standard 250 mm.
Geben Sie 1 bis 1.000 mm ein.
• Nichterkennungszone für vertikalen Bereich.
Standardeinstellung: Innenbereich / hochauflösender Innenbereich /
Innenbereich Einwurfmodus 0,1 m, Außenbereichsmodus 1,5 m
Bei einem vertikalen Erkennungsbereich können hervorragende Objekte an der
Decke vom Erkennungsbereich ausgeschlossen werden, indem der obere Teil des
Bereichs durch eine angegebene Entfernung deaktiviert wird.
Geben Sie die gewünschte Länge zum Deaktivieren ein.
Die Breite wird durch eine bestimmte Entfernung von der vorderen Richtung vom
Hauptgerät eingeschränkt.
• Erkennungsbereich 1 Standard: 20 m, 1 bis 20 m
Geben Sie bei eine vertikalen Erkennungsbereich seine Länge ein. Geben Sie
bei eine horizontalen Erkennungsbereich seine Breite ein.
• Erkennungsbereich 2 Standard: 20 m, 1 bis 20 m
Geben Sie bei einem vertikalen Erkennungsbereich seine Höhe ein. Geben Sie
bei einem horizontalen Erkennungsbereich seine Tiefe ein.
• Offset-Standardeinstellung: 100 mm, 0 bis 1 000 mm.
Bei einem vertikalen Erkennungsbereich erzeugen Reflexionen vom Boden ein
Rauschen am Detektor. Auch Pflanzen oder kleine Tiere können einen
Fehlalarm auslösen. Ein Offset kann durch eine festgelegte Entfernung vom
Boden einen Erkennungsbereich ausschließen.
6-3
NETZWERKKONFIGURATION
Der Haupt-Kommunikationsanschluss des Geräts kann konfiguriert werden.
• Netzwerk-Konfiguration des Haupt-Ethernetports
IP-Adresse
: Standard 192.168.0.126
Subnetzmaske
: Standard 255.255.255.0
Standard-Gateway
: Standard 192.168.0.1
MTU
: 1500
• Netzwerk-Konfiguration des Wartungsports
IP-Adresse
: Standard 192.168.1.126
Subnetzmaske
: Standard 255.255.255.0
• Konfiguration Ereigniscode
[Übertragungsmodus]: Können Sie aus folgenden Optionen wählen
UDP-Broadcast, UDP-Unicast-, TCP, UDP-Broadcast und TCP sowie
UDP-Unicast und TCP
Heartbeat für die Geräteüberwachung
Stellt die Übertragung des Heartbeat-Überwachungscode zu einem externen
Gerät ein (Standard: Aus).
[Ziel-IP-Adresse und Portnummer]
UDP IP-Adresse
: Standard 192.168.0.1
: Standard 1234
Portnummer
TCP IP-Adresse
: Standard 192.168.0.1
Portnummer
: Standard 1234
Hochauflösender Innenbereichsmodus
Zielgröße
schwarzen
weißen
25 mm
4.4 m
5.4 m
50 mm
6.9 m
8.9 m
100 mm
15.8 m
12.6 m
150 mm
17.6 m
22.0 m
200 mm
22.0 m
28.0 m
-
-
300 mm
6-4
AUTHENTIFIZIERUNG
IDs und Passwörter können geändert werden.
Ändern der Authentifizierung.
[Neue Benutzer-ID] Standard: REDSCAN
[Neues Passwort] Standard: OPTEX
Drücken Sie zum Anwenden der Einstellung die Taste [Konfiguration speichern]
zum Senden und speichern Sie die Einstellung im Detektor.
Bei Verlust der ID und des Passworts muss der Detektor initialisiert werden.
(Siehe 5-8 Initialisierung auf die werksseitige Standardeinstellung.)
Hinweis >>
Für weitere Änderungen der Einstellungen (Form des Erkennungsbereichs,
Bereichsauswahl und Konfiguration der Ein-/Ausgänge) kann die optionale
Setup-Software, Redscan Manager verwendet werden. Schlagen Sie für Einzelheiten
in der Hilfedatei nach, die an RLS-AT (Option) angehängt wurde.
6-5
WARTUNG
• Aktualisieren der Software
Die Firmware des Geräts kann aktualisiert werden. Klicken Sie auf die
Schaltfläche „Datei wählen", um die Firmwaredatei auszuwählen und klicken Sie
die Schaltfläche „Aktualisieren".
• MAC-Adresse
Die MAC-Adresse für den Ethernet- und Wartungsport ist in der Spalte
angegeben.
• Lizenz
Die Lizenz der kostenlosen Open-Source-Software wird durch Anklicken dieser
Schaltfläche angezeigt.
• Neustart
Klicken Sie auf diese Schaltfläche, um das Gerät neu zu starten.
