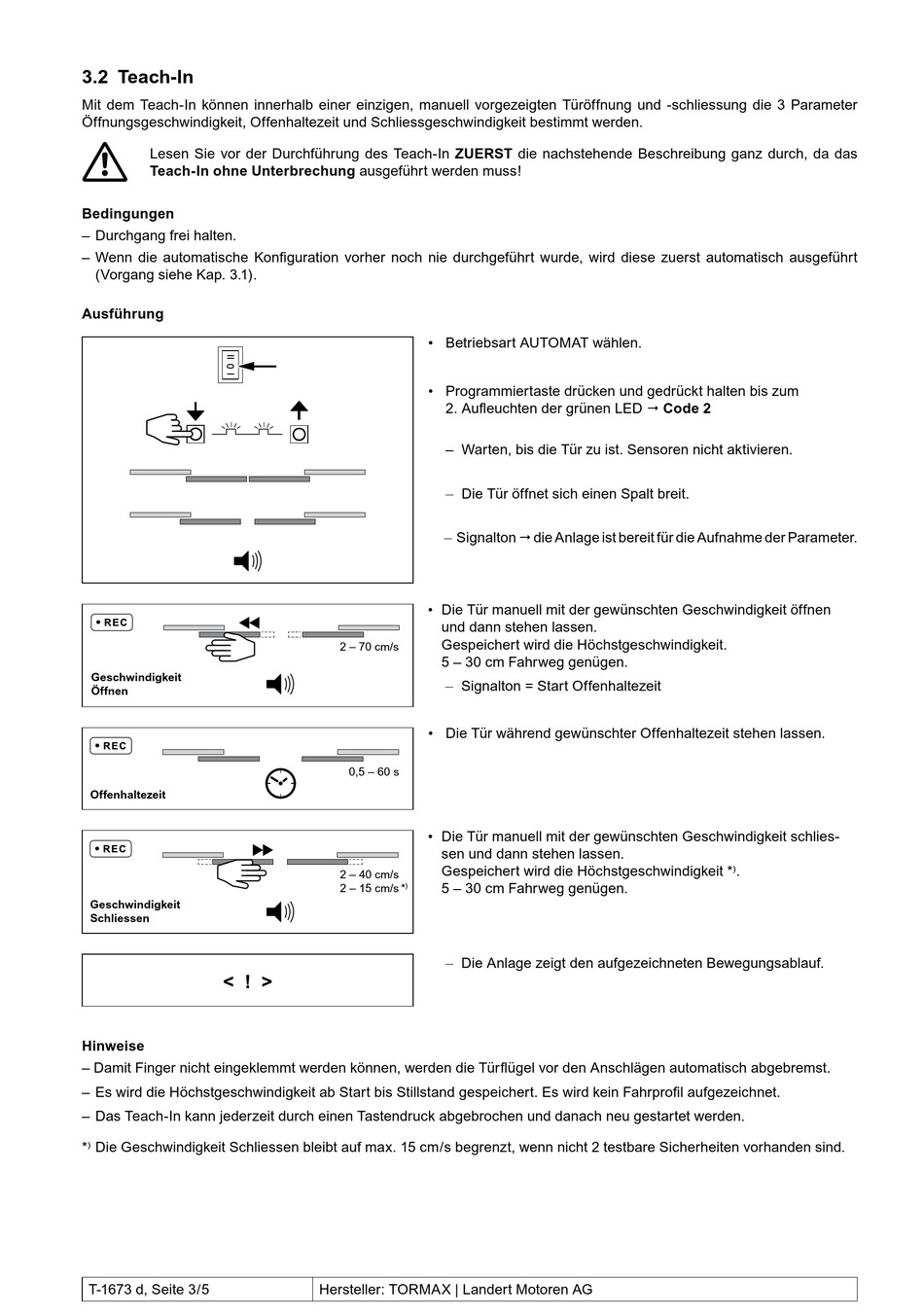

3.2 Teach-In
Mit dem Teach-In können innerhalb einer einzigen, manuell vorgezeigten Türöffnung und -schliessung die 3 Parameter
Öffnungsgeschwindigkeit, Offenhaltezeit und Schliessgeschwindigkeit bestimmt werden.
Lesen Sie vor der Durchführung des Teach-In zueRST die nachstehende Beschreibung ganz durch, da das
Teach-In ohne unterbrechung ausgeführt werden muss!
Bedingungen
– Durchgang frei halten.
– Wenn die automatische Konfiguration vorher noch nie durchgeführt wurde, wird diese zuerst automatisch ausgeführt
(Vorgang siehe Kap. 3.1).
Ausführung
Geschwindigkeit
Öffnen
Offenhaltezeit
Geschwindigkeit
Schliessen
< ! >
Hinweise
– Damit Finger nicht eingeklemmt werden können, werden die Türflügel vor den Anschlägen automatisch abgebremst.
– Es wird die Höchstgeschwindigkeit ab Start bis Stillstand gespeichert. Es wird kein Fahrprofil aufgezeichnet.
– Das Teach-In kann jederzeit durch einen Tastendruck abgebrochen und danach neu gestartet werden.
*
Die Geschwindigkeit Schliessen bleibt auf max. 15 cm/s begrenzt, wenn nicht 2 testbare Sicherheiten vorhanden sind.
)
T-1673 d, Seite 3/5
• Betriebsart AUTOMAT wählen.
• Programmiertaste drücken und gedrückt halten bis zum
2. Aufleuchten der grünen LED Code 2
– Warten, bis die Tür zu ist. Sensoren nicht aktivieren.
–
Die Tür öffnet sich einen Spalt breit.
–
Signalton die Anlage ist bereit für die Aufnahme der Parameter.
• Die Tür manuell mit der gewünschten Geschwindigkeit öffnen
und dann stehen lassen.
Gespeichert wird die Höchstgeschwindigkeit.
2 – 70 cm/s
5 – 30 cm Fahrweg genügen.
–
Signalton = Start Offenhaltezeit
• Die Tür während gewünschter Offenhaltezeit stehen lassen.
0,5 – 60 s
• Die Tür manuell mit der gewünschten Geschwindigkeit schlies-
sen und dann stehen lassen.
Gespeichert wird die Höchstgeschwindigkeit *
2 – 40 cm/s
5 – 30 cm Fahrweg genügen.
2 – 15 cm/s *
)
–
Die Anlage zeigt den aufgezeichneten Bewegungsablauf.
Hersteller: TORMAX | Landert Motoren AG
.
)
