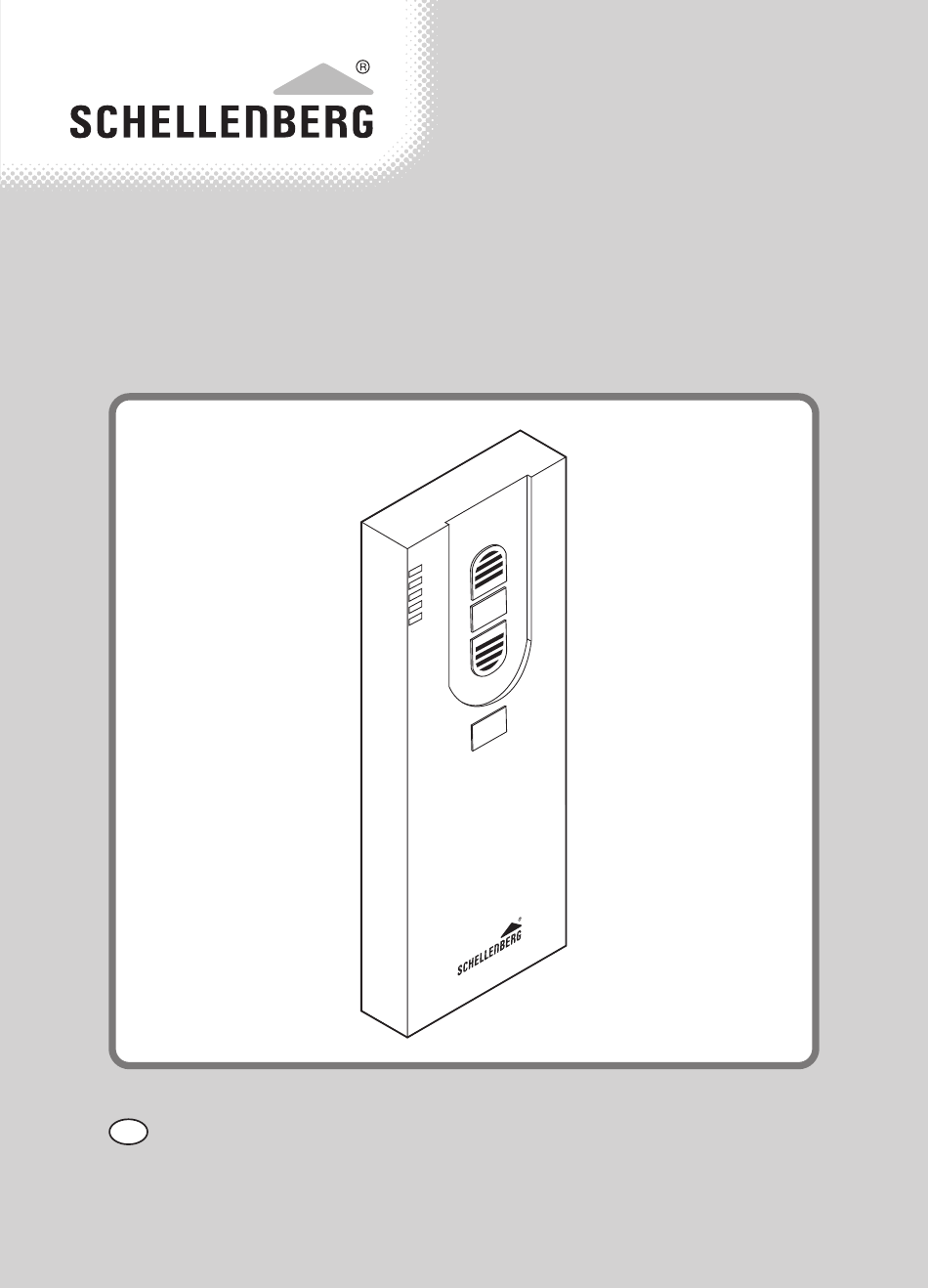

- Seite 1 Funk-Handsender 5 Kanal...
- Seite 2 Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit und Hinweise ................Technische Daten ..................Anzeigen und Tastenerklärung ..............Benötigte Werkzeuge ................Lieferumfang ....................Montage ...................... Batterie einlegen ..................Rollladenmotor einstellen mit Funk-Handsender ........Rollladenmotor in Lernbereitschaft versetzen (Option A / Option B) ..Rollladenmotoren – Adressen zuweisen ..........Funk-Handsender –... -
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. -
Seite 5: Bestimmungsgemässe Verwendung
Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion. Die Reichweite des Funk-Handsenders ist durch europäische Verordnungen und Richtlinien des Gesetzgebers begrenzt. NUTZUNGSHINWEISE Pro Kanal können bis zu 5 Schellenberg Funk-Produkte angelernt und gesteuert werden. Gleichzeitiges Bedienen der Produkte einer Gruppe oder aller Gruppen möglich. -
Seite 6: Eu-Konformitätserklärung
Der Funk-Handsender (Art. Nr. 20016, 20023) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center). Funkanlagenrichtlinie RoHS-Richtlinie 2011/65/EU 2014/53/EU (RED) Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und... -
Seite 7: Anzeigen Und Tastenerklärung
ANZEIGEN UND TASTENERKLÄRUNG Vorderseite LED-Anzeige / Kanal 1-5 Taste Auffahrt Taste Stopp Taste Abfahrt Taste Kanalwahl Rückseite Beschriftungsfelder Taste Programmierung Batteriefach 2x (AAA) - Seite 8 LED-Anzeige / Kanal 1-5 Zeigt den aktuellen Kanal an. Blinkt während der Programmierung. Taste Auffahrt Rollladen / Markise fährt nach oben / aus. Funk-Steckdose / Funk-Lichtschalter/ Funk-Lichtmodul schaltet ein. Taste Stopp Stoppt die Fahrt des Rollladens/der Markise. Funk-Steckdose / Funk-Lichtschalter/ Funk-Lichtmodul schaltet aus.
-
Seite 9: Benötigte Werkzeuge
6 mm... -
Seite 10: Montage
A MONTAGE 6 mm... -
Seite 12: Batterie Einlegen
B BATTERIE EINLEGEN... -
Seite 13: Rollladenmotor Einstellen Mit Funk-Handsender
C ROLLLADENMOTOR EINSTELLEN MIT FUNK-HANDSENDER C1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec. Rohrmotor für 5 Sek. spannungsfrei schalten. Piep 230 V, 50 Hz... - Seite 14 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec. Rohrmotor für 5 Sek. spannungsfrei schalten. = 1 sec. = 1 sec. Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an. in unter einer Sekunde Strom nach genau einer wieder aus.
- Seite 15 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt. Danach haben Sie ca. 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird. Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder...
-
Seite 16: C2 Rollladenmotoren - Adressen Zuweisen
C2 ROLLLADENMOTOREN – ADRESSEN ZUWEISEN Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden. 1 - 5 x Piep Piep Piep Piep Piep Hinweis: Wir empfehlen, zuerst allen Rollladenmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren. Diese Funktion ist nur bei Kopplung der Motoren mit einem Funk-Sender von Bedeutung. -
Seite 17: C3 Funk-Handsender - Programmiermodus Starten
C3 FUNK-HANDSENDER – PROGRAMMIERMODUS STARTEN C4 KANALWAHL HANDSENDER 1-5x... -
Seite 18: C5 Funk-Handsender Mit Rollladenmotor Koppeln
C5 FUNK-HANDSENDER MIT ROLLLADENMOTOR KOPPELN Anwahl Rohrmotor-Adresse. Taste Stopp so oft drücken, bis sich der gewünschte Rohrmotor meldet. 1-5x Piep 1-5x... - Seite 19 Schritt 2 und 3 innerhalb 4 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken. gleichzeitig drücken. Piep...
-
Seite 20: C6 Drehrichtung Prüfen
C6 DREHRICHTUNG PRÜFEN... -
Seite 21: C7 Drehrichtung Ändern
C7 DREHRICHTUNG ÄNDERN Schritt 1 und 2 innerhalb 5 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken. gleichzeitig drücken. Piep... -
Seite 22: C8 Endlage Oben Einstellen
C8 ENDLAGE OBEN EINSTELLEN Tippbetrieb 100 % 90 %... - Seite 23 Schritt 3 und 4 innerhalb 5 Sekunden ausführen Beide Tasten kurz Taste Auffahrt kurz drücken. gleichzeitig drücken. Piep...
-
Seite 24: C9 Endlage Unten Einstellen
C9 ENDLAGE UNTEN EINSTELLEN Tippbetrieb 100 % 90 %... - Seite 25 Schritt 3 und 4 innerhalb 5 Sekunden ausführen Beide Tasten kurz Taste Abfahrt kurz drücken. gleichzeitig drücken. Piep...
-
Seite 26: C10 Funk-Handsender - Programmiermodus Beenden
C10 FUNK-HANDSENDER – PROGRAMMIERMODUS BEENDEN... -
Seite 27: C11 Testfahrt
C11 TESTFAHRT... -
Seite 28: Rollladenmotor - Zwischenlage Setzen Mit Funk-Handsender (Optional)
D ROLLLADENMOTOR ZWISCHENLAGE SETZEN MIT FUNK-HANDSENDER (OPTIONAL) D1 ZWISCHENLAGE SETZEN Nur bei Rohrmotoren PREMIUM Art.-Nr.: 20810, 20820, 20840, 20506, 20510, 20811, 20821, 20841, 20507, 20511 z.B. 60 % Alle Rohrmotoren (1 – 5) pro Kanal erhalten die gleiche Zwischenlage und fahren entsprechend. - Seite 29 Schritt 3 und 4 innerhalb 5 Sekunden ausführen Taste Stopp kurz drücken. Beide Tasten gleichzeitig kurz drücken Piep...
-
Seite 30: D2 Zwischenlage Anfahren
D2 ZWISCHENLAGE ANFAHREN 60 %... -
Seite 31: D3 Zwischenlage Löschen
D3 ZWISCHENLAGE LÖSCHEN 100 %... - Seite 32 Schritt 3 und 4 innerhalb 5 Sekunden ausführen Beide Tasten gleichzeitig Taste Stopp kurz drücken. kurz drücken Piep...
-
Seite 33: Weitere Funksender Koppeln
E WEITERE FUNKSENDER KOPPELN E1 PROGRAMMIERMODUS STARTEN Das Kopieren der Einstellungen kann zwischen den folgenden Schellenberg Funk-Sendern erfolgen: Funk-Handsender 1-Kanal (Art.Nr. 20015/20021) Funk-Handsender 5-Kanal (Art.Nr. 20016/20023) Funk-Zeitschaltuhr (Art.Nr. 20031/20036) Funk-Zeitschaltuhr PREMIUM (Art.Nr. 20032/20037) -
Seite 34: E2 Programmierung Übertragen
E2 PROGRAMMIERUNG ÜBERTRAGEN... -
Seite 35: E3 Programmiermodus Beenden
E3 PROGRAMMIERMODUS BEENDEN... -
Seite 36: F Gekoppelte Funk-Sender Löschen
F GEKOPPELTE FUNK-SENDER LÖSCHEN Piep Anwahl Rohrmotor-Adresse. Taste Stopp so oft drücken, bis sich gewünschter Rohrmotor meldet. - Seite 37 Beide Tasten gleichzeitig kurz drücken. Beide Tasten gleichzeitig kurz drücken.
- Seite 38 Beide Tasten gleichzeitig kurz drücken. Piep...
-
Seite 39: Werksreset - Rollladenmotor
G WERKRESET – ROLLLADENMOTOR G1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec. Rohrmotor für 5 Sek. spannungsfrei schalten. Piep 230 V, 50 Hz... - Seite 40 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec. Rohrmotor für 5 Sek. spannungsfrei schalten. = 1 sec. = 1 sec. Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an. in unter einer Sekunde Strom nach genau einer wieder aus.
- Seite 41 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt. Danach haben Sie ca. 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird. Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder...
-
Seite 42: G2 Werksreset Durchführen
G2 WERKSRESET DURCHFÜHREN Rohrmotorwahl: 1x = Rohrmotor 1 2x = Rohrmotor 2 3x = Rohrmotor 3 4x = Rohrmotor 4 5x = Rohrmotor 5 Piep... - Seite 43 Beide Tasten gleichzeitig kurz drücken. Beide Tasten gleichzeitig kurz drücken.
- Seite 44 Beide Tasten gleichzeitig kurz drücken. Piep...
-
Seite 45: Kopplung Smart Home System
H KOPPLUNG SMART HOME SYSTEM Verbinden Sie verschiedene Schellenberg Funk-Produkte mit Hilfe des Handsenders und einem der nachfolgenden Smart Home Produkte. Der Handsender als Gerät kann nicht mit dem Smart Home System gekoppelt werden. SCHELLENBERG SMART HOME SYSTEM Art.Nr. 21000 www.schellenberg.de/SH1/... - Seite 48 Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
