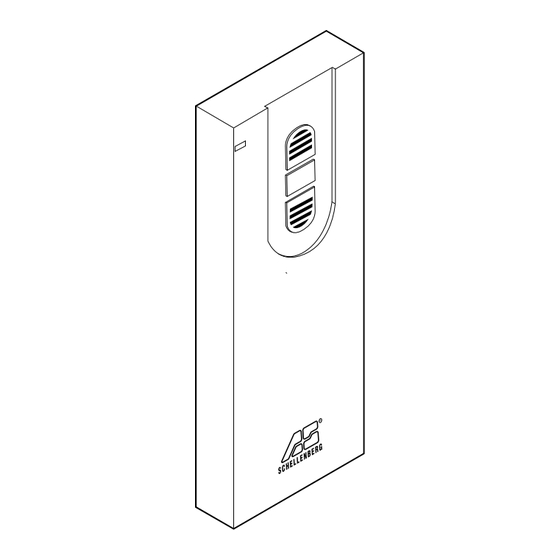

schellenberg 20015 Anleitung

Handsender 1 kanal
Vorschau ausblenden Andere Handbücher für 20015:
Inhaltsverzeichnis

Werbung

Quicklinks

Handsender
1 Kanal
20015 / 20019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg 20015

Inhaltszusammenfassung für schellenberg 20015

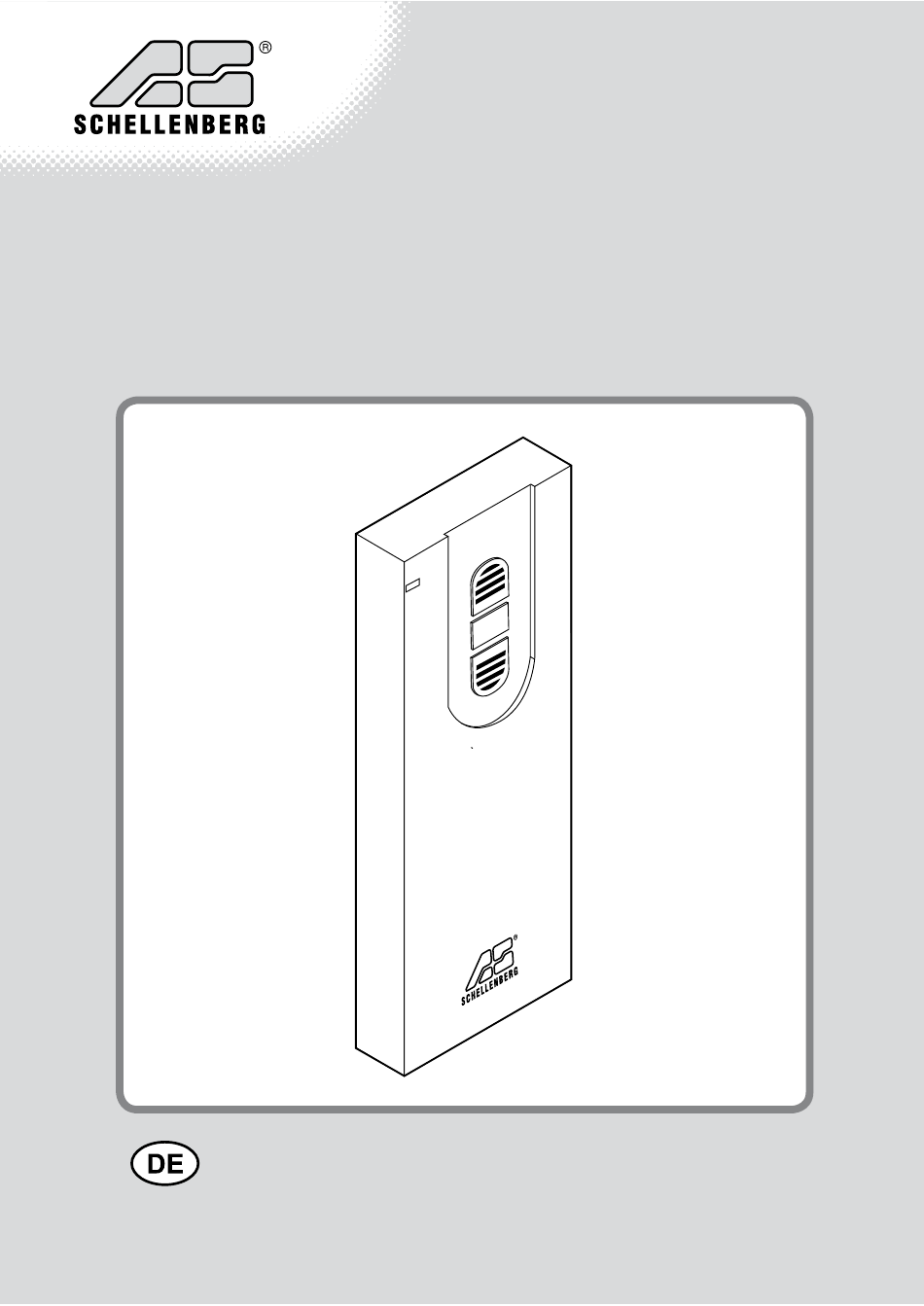

  • Seite 1 Handsender 1 Kanal 20015 / 20019...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheit und Hinweise ..............3 Technische Daten ................7 Montage ...................9 Anzeigen- und Tastenerklärung............. 12 Handsender Programmierung ..........14-39 A. Motor: Adresse zuweisen ............. 14 B. Programmierung starten ............16 C. Handsender mit Motor koppeln ..........17 D. Motordrehrichtung prüfen .............20 E.

  • Seite 3: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.

  • Seite 4: Ce-Erklärung Und Konformität

    – Es besteht Verletzungs- und Erstickungsgefahr durch Klein- teile des Funkhandsenders und der Verpackung. – Für den Betrieb einer Rollladenanlage über Funksender müs- VHQ GLH ODQGHVVSH]L¿VFKHQ %HVWLPPXQJHQ EHDFKWHW ZHUGHQ – Batterien nur durch den gleichen Typ ersetzen, LR03 / AAA. 2.

  • Seite 6: Bestimmungsgemässe Verwendung

    Zustand sein. – Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. – Der Betrieb des Funkhandsenders in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beein- trächtigt die störungsfreie Funktion.

  • Seite 7: Technische Daten

    4. NUTZUNGSHINWEISE Pro Kanal können bis zu 5 Motoren angelernt werden. Alle 5 Moto- ren werden über den Handsender gleichzeitig angesteuert. Rolllä- den für Fenster und Türen können separat programmiert werden. An einen Motor können bis zu 5 Handsender angelernt werden. TECHNISCHE DATEN Sendefrequenz 868,4 MHz...
  • Seite 8 6 mm...
  • Seite 10 6 mm...

  • Seite 12: Anzeigen- Und Tastenerklärung

    ANZEIGEN- UND TASTENERKLÄRUNG Vorderseite LED-Anzeige / Kanal 1 Taste Auffahrt Taste Stopp Taste Abfahrt Rückseite Beschriftungsfelder Taste Programmierung Batteriefach 2x (AAA)
  • Seite 13 LED-Anzeige / Kanal 1 Zeigt den aktuellen Kanal an. Blinkt während der Programmierung. Taste Auffahrt Rollladen / Markise fährt nach oben/ein. Taste Stopp Stoppt die Auf- / Abfahrt des Motors. Taste Abfahrt Rollladen / Markise fährt nach unten/aus. Taste Programmierung Ein- und Ausschalten des Programmmodus.

  • Seite 14: Handsender Programmierung

    A. MOTOR: ADRESSE ZUWEISEN 5 sec. Piep 230 V, 50 Hz...
  • Seite 15 1x = Motor 1 2x = Motor 2 3x = Motor 3 4x = Motor 4 5x = Motor 5 Piep 1-5x Bis zu 5 Motoren können pro Kanal angelernt werden. Jeder dieser Motoren muss eine eigene Adresse erhalten. Motor 1 = Adresse 1 Motor 5 = Adresse 5...

  • Seite 16: Programmierung Starten

    B. PROGRAMMIERUNG STARTEN...

  • Seite 17: Handsender Mit Motor Koppeln

    C. HANDSENDER MIT MOTOR KOPPELN 1-5x Anwahl Motor Adresse. Stopp-Taste so oft drücken, bis sich gewünschter Motor meldet. Piep...
  • Seite 19 Piep...

  • Seite 20: Motordrehrichtung Prüfen

    D. MOTORDREHRICHTUNG PRÜFEN Motor nicht über Endpunkte fahren. Beschädigungsgefahr. Dreht der Motor in die gewünschte Richtung lesen Sie weiter auf Seite 22.

  • Seite 21: Drehrichtung Ändern

    E. DREHRICHTUNG ÄNDERN Piep...

  • Seite 22: Endlage Oben Einstellen

    F. ENDLAGE OBEN EINSTELLEN 90 % Tippbetrieb 100 %...
  • Seite 23 Piep...

  • Seite 24: Endlage Unten Einstellen

    G. ENDLAGE UNTEN EINSTELLEN 90 % Tippbetrieb 100 %...

  • Seite 25: Programmierung Beenden

    Piep H. PROGRAMMIERUNG BEENDEN...

  • Seite 26: Zwischenlage Setzen (Optional)

    I. ZWISCHENLAGE SETZEN (OPTIONAL) z.B. 60% Alle Motoren (M1-M5) erhalten die gleiche Zwischenlage und fahren entsprechend.
  • Seite 27 Piep...

  • Seite 28: Zwischenlage Löschen

    J. ZWISCHENLAGE LÖSCHEN 100%...
  • Seite 29 Piep...

  • Seite 30: Zwischenlage Anfahren

    K. ZWISCHENLAGE ANFAHREN...

  • Seite 31: Endlage Anfahren

    L. ENDLAGE ANFAHREN 100%...

  • Seite 32: Weitere Handsender Anlernen

    M. WEITERE HANDSENDER ANLERNEN Bis zu 5 Handsender pro Motor möglich...
  • Seite 33 Handsender 1: Handsender 2: Stopp-Taste drücken Innerhalb 5 Sekunden Stopp-Taste drücken Piep...

  • Seite 35: Einstellungen Des Handsenders Löschen

    N. EINSTELLUNGEN DES HANDSENDERS LÖSCHEN Anwahl Motor Adresse. Stopp-Taste so oft drücken, bis sich gewünschter Motor meldet. Piep...
  • Seite 36 Piep...

  • Seite 37: Werksreset

    O. WERKSRESET 5 sec. Piep 230 V, 50 Hz Alle Einstellungen ab Schritt 9 werden gelöscht. Erhalten bleiben die zugewiesenen Motor-Adressen.
  • Seite 38 Motorwahl: 1x = Motor 1 2x = Motor 2 3x = Motor 3 4x = Motor 4 5x = Motor 5 Piep...
  • Seite 39 Piep 2 sek.
  • Seite 40 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fra- gen rund um die sachgemäße Montage Ihres Produktes, wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
