Anschluß und Inbetriebnahme
Gerät anschließen
Satellitensignal-Anschluß
Voreinstellung Empfangsanlage
TV- und Videorecorder-Anschluß
Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen
daher diesen Abschnitt nicht beachten, wenn Sie die Installation nicht selbst
durchführen.
Schließen Sie das Gerät erst an das Stromnetz an, wenn die Installation
vorschriftsmäßig durchgeführt wurde.
Beachten Sie bitte den Abschnitt „Sicherheitshinweise".
• Schließen Sie den Sat-ZF-Eingang des Receivers an die Satelliten-
Empfangsanlage an.
Verwenden Sie für den Anschluß ein Koaxialkabel mit einem Anschlußstecker der
Norm F.
Wenn an dem Kabel der F-Stecker noch nicht montiert ist,

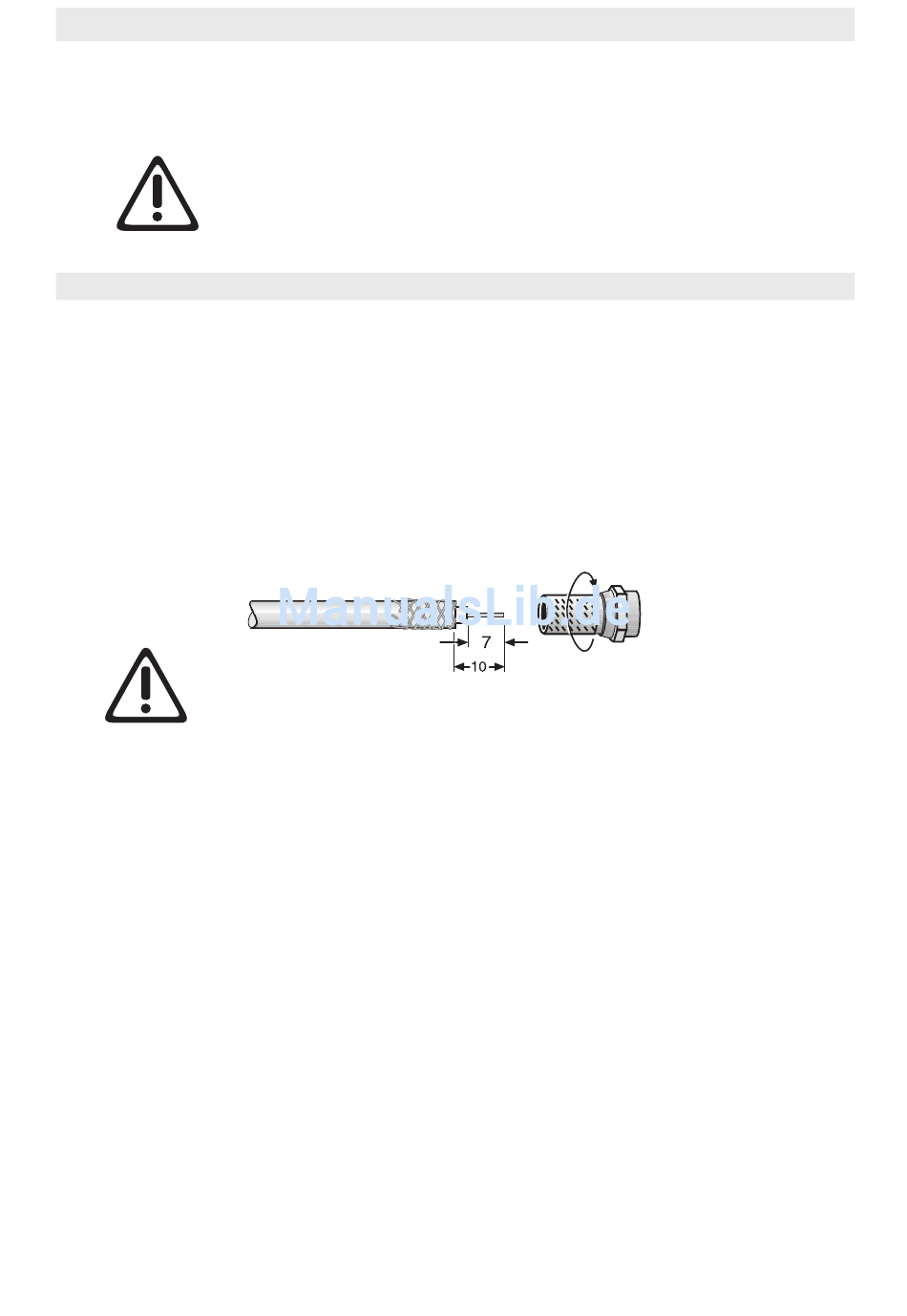

• Isolieren Sie das Kabel entsprechend der nachfolgenden Grafik ab und
• Drehen Sie den F-Stecker sorgfältig auf das Kabel, bis der Stecker fest
auf dem Kabel sitzt.
Achten Sie darauf, daß bei der Montage des Steckers keine Drähtchen des
Abschirmgeflechtes den Innenleiter berühren und dadurch einen Kurzschluß ver-
ursachen.
Die Voreinstellung für die Steuersignale wurde für Sat-Empfangsanlagen mit
Universal-LNB vorgenommen, also 14/18 V zur Polarisationsumschaltung und
22 kHz-Schaltsignal für die Umschaltung vom analogen in den digitalen Sat-
Frequenzbereich.
Werden in der Empfangsanlage DiSEqC-Multischalter eingesetzt, muß für die
Grundeinstellung im „DiSEqC Menü" die Einstellung „DiSEqC (EIN)" bzw. „Tone
Burst (Pos. A/B)" gewählt werden. Siehe dazu den Abschnitt „Einstellungen im
DiSEqC-Menü" im Kapitel „Grundeinstellungen".
Beachten Sie unbedingt den Anwendungshinweis der verwendeten Multischalter.
• Verbinden Sie Satellitenreceiver (TV-Scartbuchse) und TV-Gerät mit einem
Scartkabel.
Ist Ihr Fernsehgerät stereotauglich, können Sie bei einer Scartverbindung den Ton
in Stereoqualität empfangen.
• Verbinden Sie den Videorecorder und Satellitenreceiver (VCR-Scartbuchse)
ebenfalls mit einem Scartkabel.
