SOUNDMATE1MKII
BESCHREIBUNG
Kompakte, 2.1 Aktivanlage mit 38cm Tieftöner und einem Paar 2-Weg Satellitenboxen mit 1" Treiber. Eingebauter
3-Kanal Verstärker der Klasse D und aktive Frequenzweiche.
• Schwarz gestrichenes, 15mm starkes MDF Gehäuse mit Stahlgitter
• 38cm Bass Reflex Subwoofer mit Rollen
20cm Hoch-Mittentöner mit 1" Hochfrequenztreiber
•
• 3-Kanal Verstärker der Klasse D 500W + 2x150W
Zwei 3m Kabel zum Anschluss der Satelliten und zwei 1,6m hohe Stative
•
• Begrenzer, Masseschalter & Phasenumwandler im Subwoofer

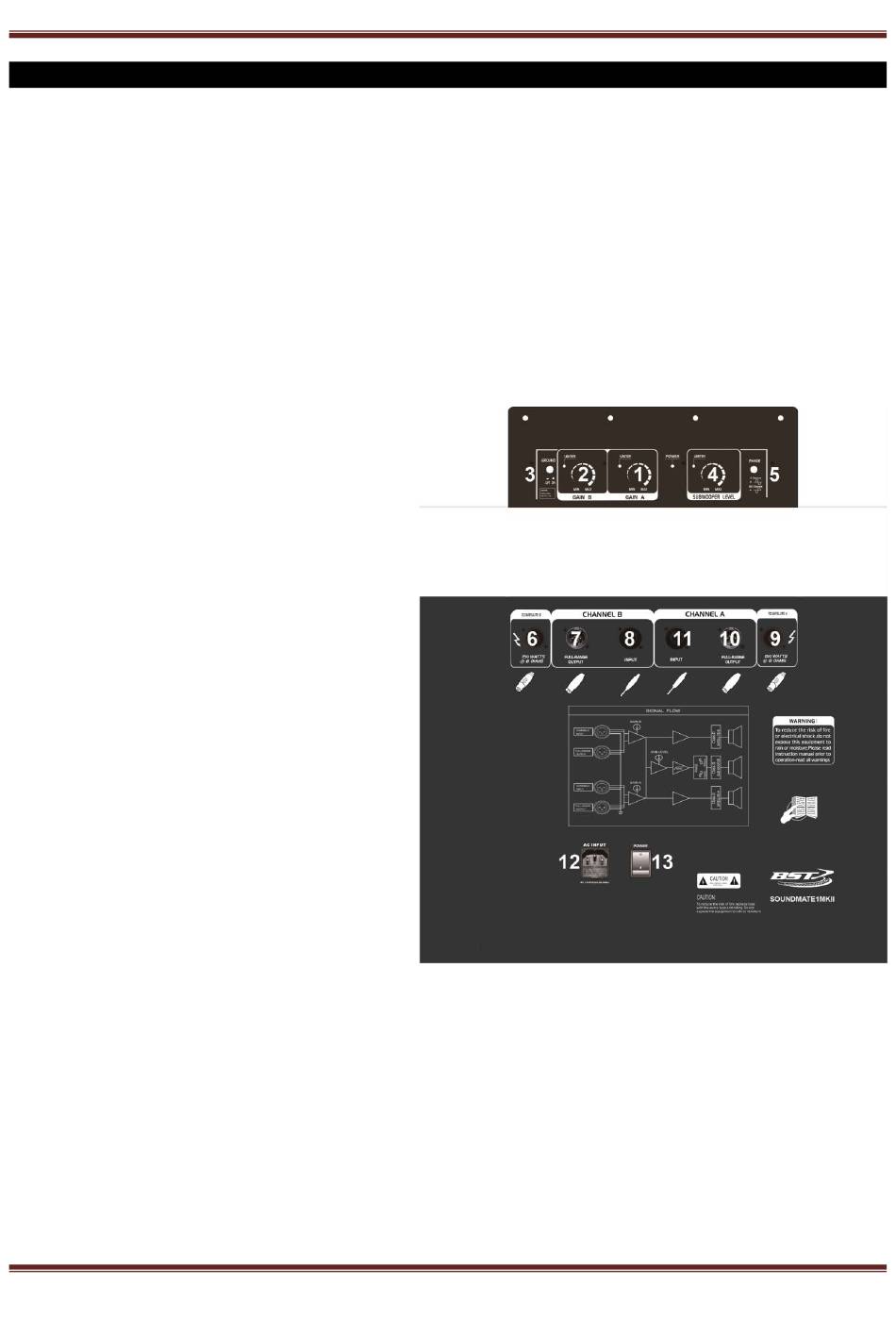

1. Kanal A Lautstärkeregler
Zur Einstellung der Lautstärke von Satellit A.
Kanal B Lautstärkeregler
Zur Einstellung der Lautstärke von Satellit B.
2. MASSESCHALTER
In der oberen Stellung sind Eingangssignal und
Gehäuse an die Masse angeschlossen, in der
eingedrückten Stellung sind sie es nicht.
3. SUBWOOFER LATUSTÄRKE
Zur Einstellung der Lautstärke des Subwoofers.
4. PHASENUMSCHALTER
Schaltet die Phase des Subwoofers um.
5. SIGNAL AUSGANG
Zum Anschluss an den linken Satelliten.
6. SIGNAL LINK AUSGANG
7. KANAL B SIGNALEINGANG
8. SIGNAL AUSGANG
9. Zum Anschluss an den rechten Satelliten.
10. SIGNAL LINK AUSGANG
11. KANAL A SIGNALEINGANG
12. NETZEINGANG
Zum Anschluss des Netzkabels.
13. EIN/AUS SCHALTER
Zum Ein- und Ausschalten des Geräts.
AUFSTELLUNG
Die Anlage muss ausgeschaltet sein.
Öffnen Sie so weit wie möglich die Beine des Stativs. Stecken Sie den Satellitenlautsprecher auf das Rohr des
Stativs. Gehen Sie für den zweiten Satellitenlautsprecher genauso vor.
Stellen Sie den Subwoofer in die Mitte der beiden Satellitenlautsprecher und schließen Sie die
Satellitenlautsprecher an die Ausgänge (6 & 9) an.
