SOUNDMATE1MKII
DESCRIÇÃO
Sistema de som PA amplificado compacto 2.1 com Subwoofer de 15" e um conjunto de 2 colunas 2-vias com 8" e
Tweeter 1".
Amplificador classe D embutido com 3 canais e Crossover ativo.
Caixa em MDF com 15mm pintada de preto e grelha metálica
•
Subwoofer de alta potência BASS REFPLEX 15 com " e rodas para facilitar manuseamento
•
• Colunas satélite 8" de gama media alta com Tweeter de alta frequência 1"
Amplificador classe D com 500W + 2x150W
•
• Dois cabos de ligação para as colunas com 3 metros e dois suportes com 1.6 metros
• Interruptor de elevação e reversão de fase do Subwoofer com limitador

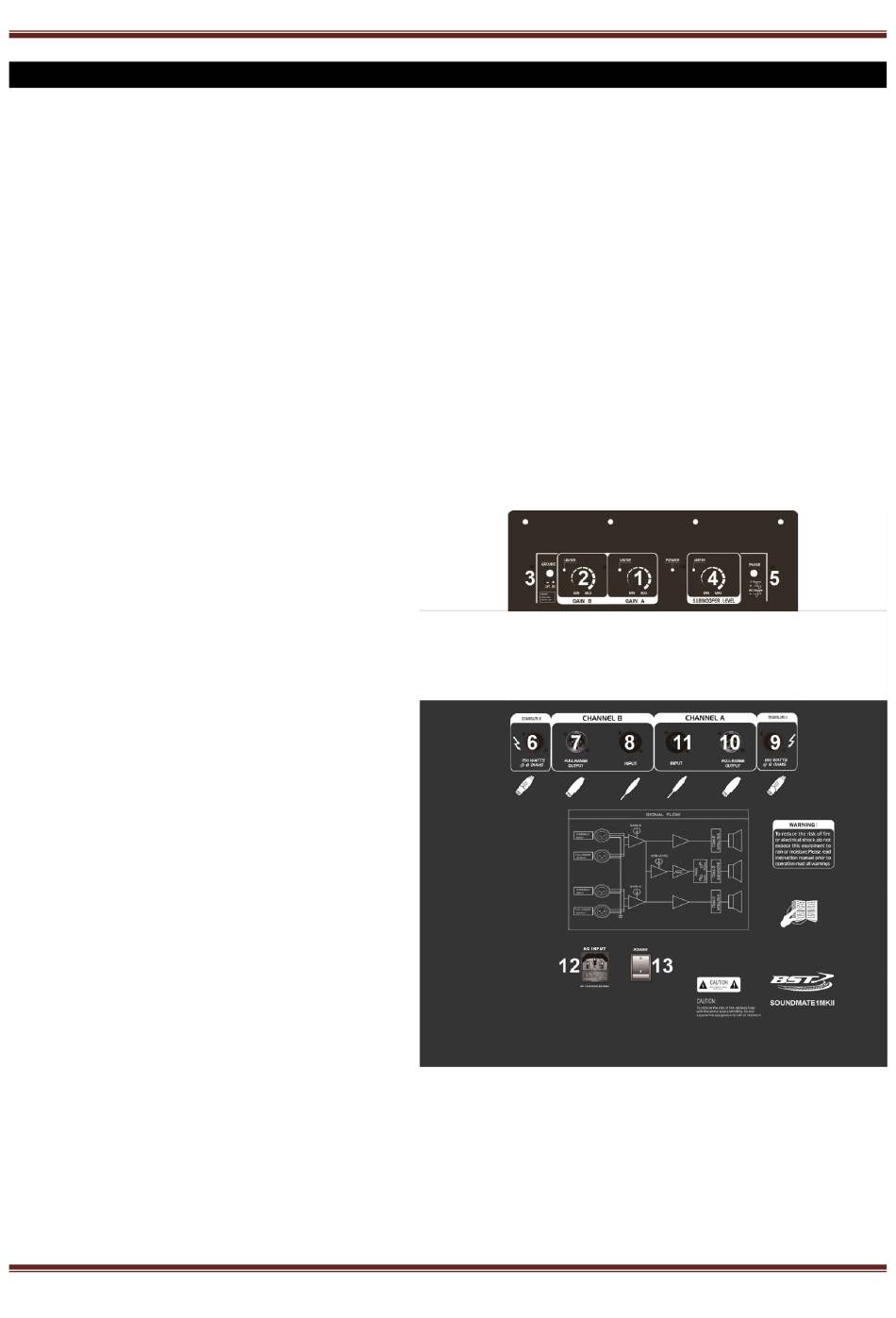

1. CONTROLO DE VOLUME DO CANAL A
Utilize este botão para ajustar o nível de sinal da coluna A.
2. CONTROLO DE VOLUME DO CANAL B
Utilize este botão para ajustar o nível de sinal da coluna B.
3. INTERRUPTOR DE LIGAÇÂO TERRA
Quando o interruptor está na posição para
cima, a coluna está com ligação á terra.
4. NÍVEL SONORO DO SUBWOOFER
Utilize este botão para ajustar o sinal do
Subwoofer.
5. REVERSÃO DE FASE
6. Utilize este botão para reverter a fase do
Subwoofer.
7. SAÍDA DE SINAL
Ligue a coluna esquerda.
8. SAÍDA PARA LIGAÇÃO DE SINAL
9. ENTRADA DE SINAL PARA CANAL B
10. SAÍDA DE SINAL
Ligue a coluna direita.
11. SAÍDA PARA LIGAÇÃO DE SINAL
12. ENTRADA DE SINAL PARA CANAL A
13. ENTRADA DE ALIMENTAÇÃO
Usado para conectar o cabo de alimentação.
14. POWER SWITCH
Este botão é usado para ligar / desligar o
sistema.
MONTAGEM
Certifique-se de que a unidade está desligada. Abra os dois pés do suporte de modo a que este fique estável.
Eleve a coluna até ao topo do suporte para que esta encaixe no orifício. Proceda da mesma forma para a outra
coluna.
Coloque o Subwoofer no meio das duas colunas e ligue-as às saídas (6 e 9).
