SOUNDMATE1MKII
DESCRIPTION
Système actif 2.1 compact composé d'un subwoofer de 15"/38cm et de 2 enceintes satellites à 2 voies de 8"/20cm
avec un moteur à compression 1". Amplificateur de classe D à 3 canaux et filtre actif.
• Caissons en MDF 15mm avec grille d'acier, finition peinture noire
Subwoofer de haute puissance 15"/38cm bass reflex avec roulettes
•
• Satellite medium-aigus 8" avec driver 1" pour les hautes fréquences
Amplificateur de classe D 500W + 2x150W
•
Deux cordons de 3m pour les satellites et deux pieds de 1,6m
•
• Limiteur, commutateur de masse et inverseur de phase pour le subwoofer

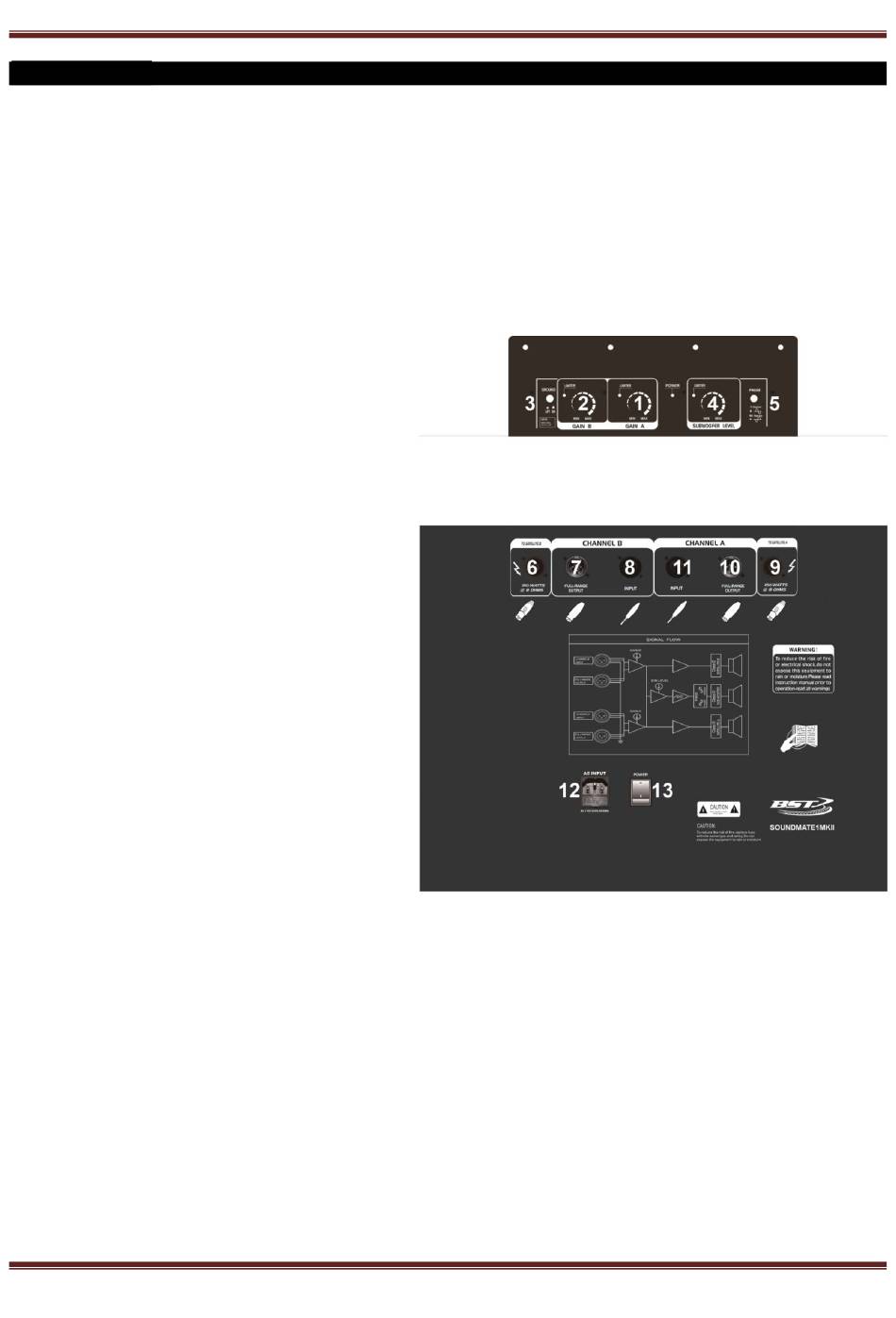

1. Contrôle de volume canal A
Réglage de volume du satellite A.
2. Contrôle de volume canal B
Réglage de volume du satellite B.
3. MISE A LA MASSE
En position haute, le signal d'entrée et le
boîtier sont relies à la masse, en position
basse, ils sont déconnectés.
4. VOLUME DU SUBWOOFER
Réglage de volume du Subwoofer.
5. INVERSION DE PHASE
Inverse la phase du subwoofer.
6. SORTIE SIGNAL
A brancher sur le satellite gauche.
7. SORTIE LINK
8. ENTREE SIGNAL CANAL B
9. SORTIE SIGNAL
A brancher sur le satellite droit.
10. SORTIE LINK
11. ENTREE SIGNAL CANAL A
12. ENTREE D'ALIMENTATION
Branchement du cordon secteur.
13. INTERRUPTEUR M/A
Mise sous et hors tension du système.

MONTAGE

Assurez-vous que le système est éteint. Ecartez les pieds du support au maximum. Soulevez une enceinte satellite
et insérez le tube du support dans le trou en dessous de l'enceinte. Procédez de la même manière avec l'autre
enceinte.
Placez le subwoofer au milieu des deux enceintes et branchez les enceintes sur les sorties satellites (6 & 9).
