2. Bedienelemente und Anschlüsse

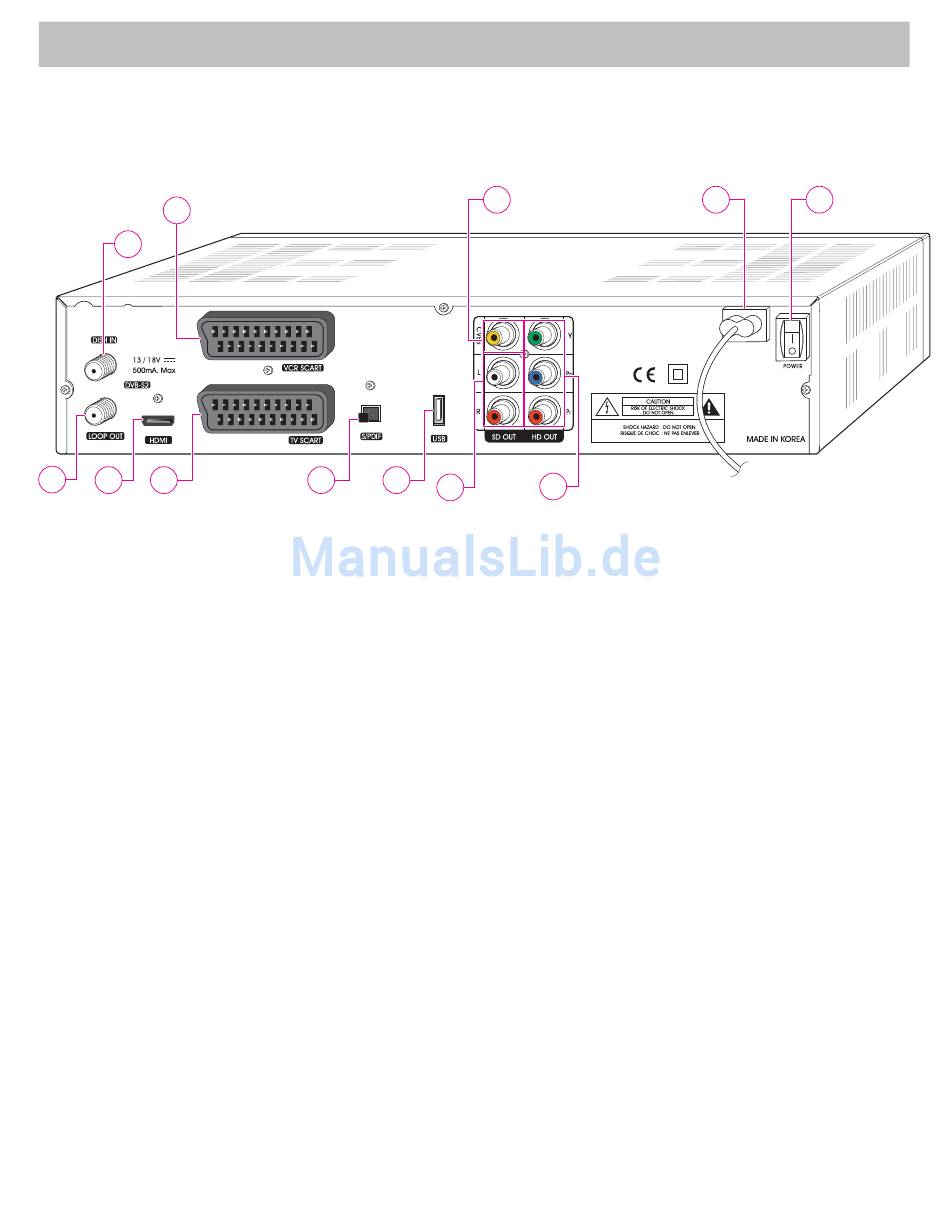

2.3 Ansicht Rückseite
4
1
2
3
5
1. DISH IN:
2. LOOP OUT:
3. HDMI:
4. VCR SCART:
5. TV SCART:
6. S/PDIF:
7. USB:
8. CVBS:
9. SD-OUT:
10. HD OUT:
11. AC90-240V:
12. POWER:
Copyright Homecast Europe GmbH
6
7
Eingang für die digitalen Signale der Sat-Empfangsanlage.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose
oder dem LNC Ihrer Sat-Anlage
Hier steht das Satellitensignal für weitere Geräte zur Verfügung. Dies kann z.B.
ein weiterer Sat-Receiver sein. Achtung, es darf immer nur ein Receiver
eingeschaltet sein, da sich die Schaltsignale sonst beeinflussen.
Anschluss für hochwertige Wiedergabegeräte. Nur für diesen Anschluss
können alternative Bildauflösungen gewählt werden.
Schließen Sie Hier Ihren Video- oder DVD Recorder an.
Der Anschluss überträgt Video- und Audio-Signale.
Standartanschluss für TV-Geräte. Überträgt Video und Audio-Signale.
Kann mit CVBS-, S-Video-- oder RGB-Signal beschaltet werden.
Digitaler optischer Audioausgang für digitale Decoder und
Raumklangsysteme.
USB 2.0-Anschluss für externe Datenträger.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung.
Sie können dieses für Geräte ohne Scart-Anschlüsse oder
für einen Monitor verwenden.
Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.
Die 3 Komponenten-Ausgänge stellen ein analoges Videosignal (YPbPr)
bereit, bei welchem die Grundfarben getrennt übertragen werden.
Dies wird oft an Beamern verwendet. Die beste Qualität erhalten Sie über
den digitalen HDMI-Anschluss.
230VAC Netzanschluss des Gerätes.
Über den Netzschalter können Sie den Receiver vollständig ausschalten.
Bei allen Anschlussarbeiten am Gerät bitte den Netzstecker ausziehen.
V1.00
8
10
9
9
11
12
Technische Änderungen und Irrtümer vorbehalten
