FHF 5801A Bedienungsanleitung

Anruflautsprecher Typ 5801A, 5801K, 5802
.
Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten
Bestelldaten
Bezeichnung
Anruflautsprecher (Impedanz 200 Ω)
Anruflautsprecher (Impedanz 200 Ω m. Kond.)
Anruflautsprecher (Impedanz 8 Ω)
• Wasser- und Staubgeschützt
• Kunststoffgehäuse
• Hoher Schalldruckpegel
• Zündschutzart: I M 1 EEx ia Ι
Anwendung
Der Anruflautsprecher (Anrufhorn)
Typ 5801/5802 dient zur akustischen
Signalgabe in eigensicheren Anlagen
innerhalb schlagwettergefährdeter
Bereiche.
Der Anruflautsprecher entspricht der
Zündschutzart EEx ia I. Es muss aus
einem eigensicheren Versorgungsgerät
gespeist werden.
Der hohe Wirkungsgrad des Druck-
kammersystems setzt die in eigensi-
cheren Stromkreisen nur begrenzt
verfügbare Energie in einen hohen
Schalldruckpegel um und sorgt für
eine gute Verständlichkeit.

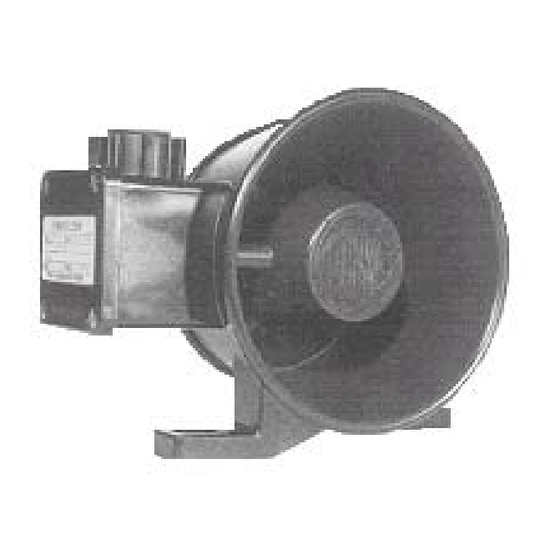

Aufbau
Der Anruflautsprecher (Anrufhorn) ist
als Druckkammerlautsprecher aufge-
baut. Es besteht aus einem Oberteil mit
integriertem Anschlusskasten, zwei
Befestigungslaschen und einem horn-
förmigen Unterteil, das am Oberteil
Typ Artikel – Nr.
5801A 123 720 02AX
5801K 123 720 03 AX
5802 123 720 01 AX
befestigt ist. Alle Gehäuseteile beste-
hen aus Kunststoff.
Die als Schallwandler dienende dyna-
mische Kapsel ist wasser- und staub-
geschützt in dem mit einer Schallöff-
nung versehenen Oberteil unterge-
bracht.
Der Anschlusskasten ist durch einen
Leitungskanal mit dem Oberteil ver-
bunden. In diesem Anschlusskasten ist
die mehrpolige Anschlussklemmleiste
eingebaut. Der Anschluss des Laut-
sprechers erfolgt an den Klemmen Kl.
1 – Kl. 2 bzw. Kl. 3 – Kl. 4 ( Kl. 1 und
Kl. 4 bzw. Kl. 2 und Kl. 3 sind paral-
lel geschaltet).
Der Anschlussraum enthält 2 weitere
Klemmenpaare (Kl. 5//8 und Kl. 6//7),
die zur Durchverbindung eines separa-
ten eigensicheren Stromkreises benutzt
werden können
Seite 1
