Profile Design 1/TWENTYFIVE Installationsanleitung

Vielen Dank für den Kauf einer Profile Design-Sattelstütze. Bitte lesen Sie diese Anleitung gründlich
durch, bevor Sie die Sattelstütze montieren.
Eine sachgerechte Installation ist die Voraussetzung zur Wahrnehmung von Leistungen im Rahmen der
Profile Design-Garantiebedingungen.
Falls Sie nicht mit der Installation von Sattelstützen und Kohlefaserkomponenten (Carbon) vertraut sein
sollten, lassen Sie sich bitte von Ihrem Profile Design-Händler vor Ort unterstützen. Dazu rufen Sie
www.profile-design.com auf und suchen über die „Händlersuche" einen Händler in Ihrer Nähe heraus.
Alternativ können Sie uns auch unter unserer Kundendienstrufnummer anrufen.
Benötigte Werkzeuge: 5-mm-Sechskantschlüssel, Drehmomentschlüssel (Nm), Bandmaß, Wasserwaage,
Schleifpapier oder feine Feile, Schmierfett (für Gewinde)
1. Die Sattelstütze wurde für Sattelrohre mit einem Durchmesser von 27,2 oder 31,6 mm entwickelt.
Der Durchmesser ist unterhalb der Minimaleinschub-Markierung an der Sattelstütze angegeben.
Vergewissern Sie sich, dass die Größe des Sattelrohres mit der Größe der Sattelstütze übereinstimmt, bevor Sie
sich auf die Montage vorbereiten. Beim Versuch, diese Sattelstütze an einem Rahmen abweichender Größe zu
montieren, werden Sattelstütze und Rahmen beschädigt, ein Ausfall ist möglich.
2. Wir raten dringend, vor dem Ausbau der derzeitigen Sattelstütze mit einem Techniker/Mechaniker vor Ort zu
sprechen, damit bei der Montage der Profile Design-Sattelstütze dieselbe Passung erzielt wird.
3. Bereiten Sie den Rahmen auf die Montage der Sattelstütze vor. Reinigen Sie Klemmschraube (neu fetten),
Klemme und den umliegenden Bereich. Untersuchen Sie die Komponenten auf Grate, die Kerben oder Kratzer an
der Sattelstütze verursachen können. Beseitigen Sie solche Unebenheiten mit feinem Schleifpapier.
4. Drehen Sie die Sattelstützenklemme so, dass die Klemmschraube gegenüber des Schlitzes im Sattelrohr liegt; so
vermeiden Sie übermäßige Spannung der Sattelstütze beim Klemmen.
5. Fetten Sie die Innenseite des Sattelrohres, bevor Sie die Legra-Sattelstütze in einen Leichtmetall- oder
Stahlrahmen einsetzen; so verhindern Sie Korrosion und Festfressen. Beim Einsetzen in einen
Carbonrahmen (Kohlenstoffrahmen) tragen Sie Carbon-Montagepaste auf.
6. Tragen Sie Carbon-Montagepaste auf, bevor Sie die Canta-Sattelstütze in einen Rahmen (unabhängig von
dessen Material) einsetzen.
7. Schieben Sie die Sattelstütze in das Sattelrohr. Drehen Sie die Sattelstütze beim Einsetzen nicht; andernfalls
können Kerben und Kratzer an der Sattelstütze entstehen, welche die Stabilität der Kohlefasern gefährden
können. Achten Sie darauf, die Post ist in den Rahmen über die minimale Einfügungszeile eingefügt.
8. Bringen Sie den Sattel an der Sattelstütze an. Stellen Sie den Sattel auf den gewünschten Winkel ein.
Wir empfehlen, den Sattel zunächst horizontal einzustellen und nach und nach in eine für Sie bequeme
Position zu bringen. Ziehen Sie die Schrauben gleichmäßig mit maximal 6,8 Nm Drehmoment an.
9. Stellen Sie Sattelhöhe und Winkel nach Ihren bisherigen Vorlieben ein, ziehen Sie die Klemmschraube mit dem
vom Rahmen-/Klemmenhersteller empfohlenen Drehmoment an (maximal 5 Nm).
WARNUNG
• Jegliche Nichtbeachtung dieser Warnungen kann zu Beschädigungen und Durchrutschen dieses Profile Design-Produktes, somit zum Verlust der Kontrolle über das
Fahrrad und zu ernsthaften Verletzungen führen. [AP1100-1-1]
• Ein Quietschen kann auf mögliche Probleme hindeuten. Achten Sie darauf, dass sämtliche Kontaktflächen der einzelnen Komponenten sauber sind, sämtliche
Schraubgewinde gefettet und nach den Vorgaben von Profile Design (oder dem Hersteller des Fahrrades) angezogen wurden, sämtliche Komponenten richtig
zueinander passen. Falls sich Quietschen auf diese Weise nicht beseitigen lassen sollte, nutzen Sie die Profile Design-Komponente nicht weiter, wenden Sie sich an
den Profile Design-Kundendienst. [AP1100-2-1]
• Zu locker angezogene Schrauben können dazu führen, dass sich Teile bei der Fahrt lösen; zu fest angezogene Schrauben können unerwartet brechen. In beiden
Fällen kann es zu Kontrollverlust während der Fahrt kommen.
Sämtliche Schrauben müssen mit dem von Profile Design (oder dem Hersteller des Fahrrades) vorgeschriebenen Drehmoment angezogen werden. [AP1100-3-1]
• Untersuchen Sie von Zeit zu Zeit (z. B. nach dem Reinigen) sämtliche Flächen der Profile Design-Komponente bei guter Beleuchtung auf winzige Risse und
Materialermüdung an stark belasteten Stellen (beispielsweise an Schweißnähten, Übergangsstellen, Öffnungen, Kontaktstellen mit anderen Teilen etc.).
Falls Sie auch nur winzigste Risse bemerken, nutzen Sie das betroffene Teil nicht mehr; wenden Sie sich an den Profile Design-Kundendienst. [AP0302-4-2]
• Wenn Sie eine neue Komponente an Ihrem Fahrrad installieren, testen Sie diese gründlich nicht weit von zuhause entfernt an einer Stelle, die möglichst frei von
Hindernissen und Verkehr ist. Tragen Sie dabei am besten einen schützenden Helm.
Vergewissern Sie sich, dass alles perfekt in Ordnung ist, bevor Sie auf große Tour gehen oder an einem Rennen teilnehmen. [AP1100-5-1]
• Rennen (auf der Straße, in den Bergen und an wechselnden Stellen) belasten das Fahrrad und seine Komponenten (und natürlich auch den Fahrer) stark und können
zu vorzeitigem Verschleiß führen. Wenn Sie an solchen Ereignissen teilnehmen, kann sich die Lebenserwartung des Produktes je nach Häufigkeit und Intensität der
Belastung deutlich verkürzen. Der „normale Verschleiß" einer Komponente kann beim Einsatz bei Wettbewerben und beim rein privaten Einsatz stark abweichen. Daher
verwenden professionelle Radsportler häufig neue Fahrräder und Komponenten in jeder Saison und lassen ihre Ausrüstung von professionellen Mechanikern warten.
Verwenden Sie etwas Zeit auf die regelmäßige Überprüfung Ihres Fahrrades und seiner Komponenten, damit Sie stets sicher unterwegs sind. [AP1100-6-1]
• Einige Faktoren können dazu führen, dass eine Komponente bereits innerhalb der Garantiezeit verschleißt. Größe und Kraft des Fahrers, hohe Kilometerleistung,
ungünstiges Terrain, Missbrauch, fehlerhafte Installation, widrige Wetterbedingungen sowie Stürze und Unfälle können allesamt zu einem beschleunigten Verschleiß
der Komponente führen. Je mehr Faktoren einwirken, desto stärker verkürzt sich die Lebenserwartung einer Komponente. [AP0801-7-2]
• Falls Sie einen Sturz erleiden und die Sattelstütze dabei beschädigt wird (dazu zählen auch leichte Verformungen und Kratzer), muss sie ausgetauscht werden, da
unsichtbare Schäden möglich sind. Wenden Sie sich an den Profile Design-Kundendienst, fragen Sie nach unseren Austauschmöglichkeiten bei Stürzen oder Unfällen.
[SP1100-1-1]
• Eine quietschende Sattelstütze kann auf mögliche Probleme hindeuten. Achten Sie darauf, dass sämtliche Kontaktflächen zwischen Sattel und Sattelstütze sauber sind
und die Klemmschraube (an der Stelle, an der die Sattelstütze im Rahmen steckt) nach den Vorgaben des Fahrradherstellers angezogen wurde. Die Schraube, welche
den Sattel an der Sattelstütze fixiert, sollte nach den Profile Design-Vorgaben angezogen werden. Falls sich Quietschen auf diese Weise nicht beseitigen lassen sollte,
nutzen Sie das Produkt nicht weiter, wenden Sie sich an den Profile Design-Kundendienst. [SP1100-2-1]
• Fetten Sie Sattelstütze und das Innere des Sattelrohres NICHT, wenn Sie eine Kohlefaser- (Carbon-) Sattelstütze montieren. Andernfalls kann die Sattelstütze im
Rahmen durchrutschen. [SP1100-3-1]
• Falls die Sattelstütze über die Maximalhöhe-Markierung an der Sattelstütze hinausgezogen wird, bewirkt dies eine übermäßige Belastung der Sattelstütze, die zum
Brechen der Sattelstütze und zum Kontrollverlust über das Fahrrad führen kann. [SP1100-5-1]
• Falls das Sattelrohr nach dem Einbau Kratzer oder Dellen aufweist, kann dies auf fehlerhafte Passung oder Metallgrate im Sattelrohr hinweisen. [SP1100-6-1]
Profile Design gewährt auf sämtliche Produkte eine zweijährige Garantie ab Kaufdatum.
Detaillierte Angaben zur Profile Design-Garantie und zum Austausch bei Stürzen/Unfällen finden
Sie hier: www.profile-design.com/warranty
1/TWENTYFIVE-Sattelstütze
Installationsanleitung
3
4
2
6
1
5

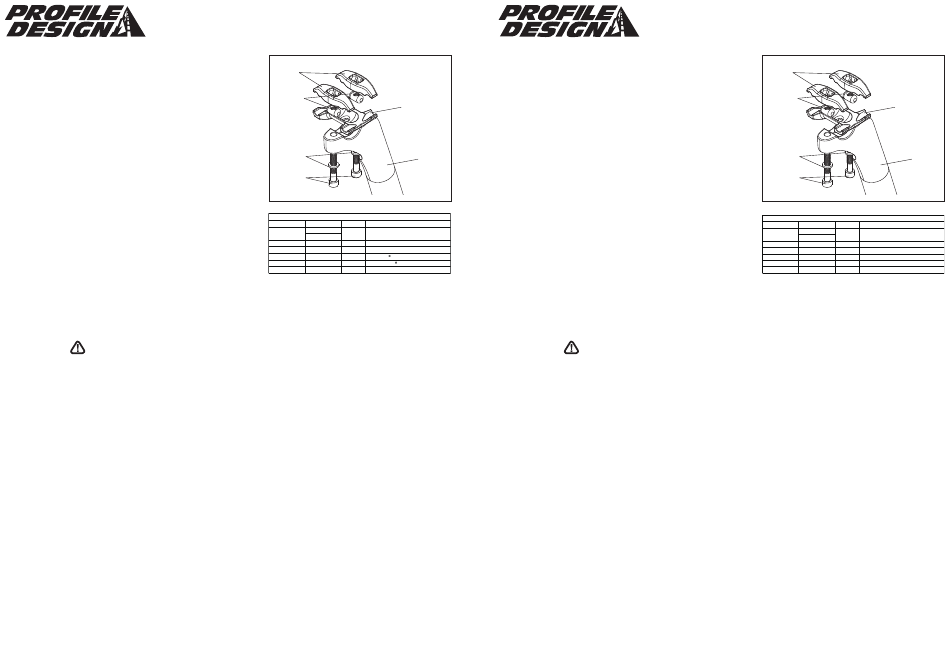

Abbildung 1
Canta-Carbon- und Legra-Leichtmetall-Sattelstützen – Teileliste
Erf. Menge Teilenr. Ref-Nr Teilebeschreibung
356772 / 356773
1 1 Sattelstütze-Hauptteil
356774 / 356775
1 347627 2 Klemme, untere
2 347628 3 Klemme, obere
2 313114 4 Mutter, M6 14,8 mm
2 313547 5 Schraube, M6 35 mm, SHCP
2 550006 6 Unterlegscheibe, M6 x 9 x 0,8, SUS
www.profile-design.com
Thank you for purchasing a Profile Design seatpost. Please read these instructions thoroughly before
attempting to install this seat post. Proper installation is required for compliance with Profile Design's
warranty policy. If you are not familiar with the installation of seat posts and carbon fiber components,
please seek the assistance of your local Profile Design dealer by using the dealer locator at
www.profile-design.com or by calling our customer service number.
Tools needed: 5mm Allen wrench, torque wrench (in-lbs/Nm), tape measure, level, sandpaper or light file,
grease (for threaded areas)
1. This post is designed for a 27.2mm or 31.6 diameter seat tube. The diameter is labeled underneath the minimum
insertion line on the seat post. Confirm the size of the seat tube matches the size of the post before preparing for
installation. Attempting to install this post into a frame of a different size will damage the post and the frame
leading to possible failure.
2. It is strongly recommended that you consult your local fitter or mechanic prior to removal of current seat post to
retain the same fit upon installation of the Profile Design seat post.
3. Prepare the frame for installation of the seatpost. Clean the binder bolt (regrease), clamp, and surrounding areas.
Inspect for any burrs that can cause gouges or scratches to the post. Remove using high grit sand paper.
4. Rotate the seatpost clamp so the binder bolt is opposite of the slot in the seat tube to reduce clamping stress on
the seatpost.
5. Before inserting the alloy Legra post into an alloy or steel frame grease the inside of the seat tube to prevent
corrosion and or binding. If inserting into a carbon frame apply carbon assembly compound.
6. Before inserting the Canta post to any material frame apply carbon assembly compound to prevent slippage.
7. Insert the post into the seat tube. Do not twist the post during installation as this could cause gouging and/or
scratching of the post compromising the integrity of the carbon fiber. Be sure the post is inserted into the frame
past the minimum insertion line.
8. Install the saddle on to the post. Align the saddle to the preferred angle. We recommend starting with the saddle
level and adjusting for comfort. Tighten the bolts evenly (do not exceed 60in-lb or 6.8Nm).
9. Based on your previous measurements, adjust the saddle height and alignment and tighten binder bolt to a
torque recommended by the frame/clamp manufacturer (do not exceed 45 in-lb or 5Nm).
WARNING
• Any failure to follow these warnings can result in breakage and or slippage of this Profile Design product causing a loss of control of the bicycle with serious injuries.
[AP1100-1-1]
• A creaking component can be a sign of potential problems. Make sure all contact surfaces between components are clean, all bolt threads are greased and tightened to
Profile Design's (or the bike manufacturer's) specifications and all components are properly sized to fit together. If you continue to experience creaking stop using the
Profile Design component and call Profile Design customer service. [AP1100-2-1]
• Under tightening a bolt can result in a part coming loose while riding and an over tightened bolt can break unexpectedly while riding also resulting in a loss of control.
All bolts must be tightened to Profile Design's (or the bike manufacturer's) specifications. [AP1100-3-1]
• Periodically, closely examine all surfaces of this Profile Design component (after cleaning) in bright sunlight to check for any small hairline cracks or fatigue at "stress
points" (such as welds, seams, holes, points of contact with other parts etc.).
If you see any cracks, no matter how small, stop using the part immediately and call Profile Design customer service. [AP0302-4--2]
• Whenever you install any new component on your bike make sure you thoroughly try it out close to home (with your helmet) where there are no obstacles or traffic.
Make sure everything is working properly before going off on a ride or to a race. [AP1100-5-1]
• Racing (road, mountain or multi sport) places extreme stress on bicycles and their components (like it does riders) and significantly shortens their usable life. If you
participate in these types of events, the lifetime of the product may be significantly shortened depending upon the level and amount of racing. The "normal wear" of a
component may differ greatly between competitive and non-competitive uses, which is why professional lever riders often use new bikes and components each season
as well as having their bikes service by professional mechanics. Particular care should be placed in the regular examination of your bicycle and it's components to
insure your safety. [AP1100-6-1]
• A number of factors can reduce the life of this component to less than its warranty period. Rider size and/or strength, high mileage, rough terrain, abuse, improper
installation, adverse weather conditions and crashes or accidents can all contribute to the acceleration of the life of this component. The more factors that are met, the
more the life of the component is reduced. [AP0801-7-2]
• If you ever crash and the seat post is damaged in any way, (slight bends or scrapes) it should be replaced as there may be undetectable damage to this part. Call
Profile Design customer service and ask about our "Crash Replacement Policy". [SP1100-1-1]
• A creaking seat post can be a sign of potential problems. Make sure all contact surfaces between saddle and seat post are clean and that the binder bolt (where the
seat post slips in the frame) is tightened to the bike manufacturer's specifications. The bolt securing the seat to the seat post should be tightened to Profile-Design's
specifications. If you continue to experience creaking stop using the products and call Profile Design customer service. [SP1100-2-1]
• When installing a carbon seat post DO NOT grease the post or the inside of the seat tube. This will cause slippage of the seat post in the frame. [SP1100-3-1]
• Raising the seat post above the maximum height line inscribed on the seat post can cause excessive stress on the seat post resulting in breakage and a loss of control
of the bicycle. [SP1100-5-1]
• Scoring of the seat post during installation may be a sign of improper fit or metal burrs in the seat tube. [SP1100-6-1]
Profile Design warrants all its products for two years from original purchase.
For further details on the Profile Design warranty and Crash Replacement policy please
visit www.profile-design.com/warranty
1/TWENTYFIVE Seatpost
Installation Instructions
3
4
2
6
1
5
FIG. 1
Canta Carbon & Legra Alloy Seatpost - PARTS LIST
Qty. Req. Part # Ref.# Part Description
356772 / 356773
1 1 Seatpost Body
356774 / 356775
1 347627 2 Clamp-Lower
2 347628 3 Clamp-Upper
2 313114 4 Nut-M6x14.8mm
2 313547 5 Bolt-M6x35mmSHCP
2 550006 6 Washer M6*9*0.8 SUS
www.profile-design.com
1/TWENTYFIVE Seatpost 02/05/2015
