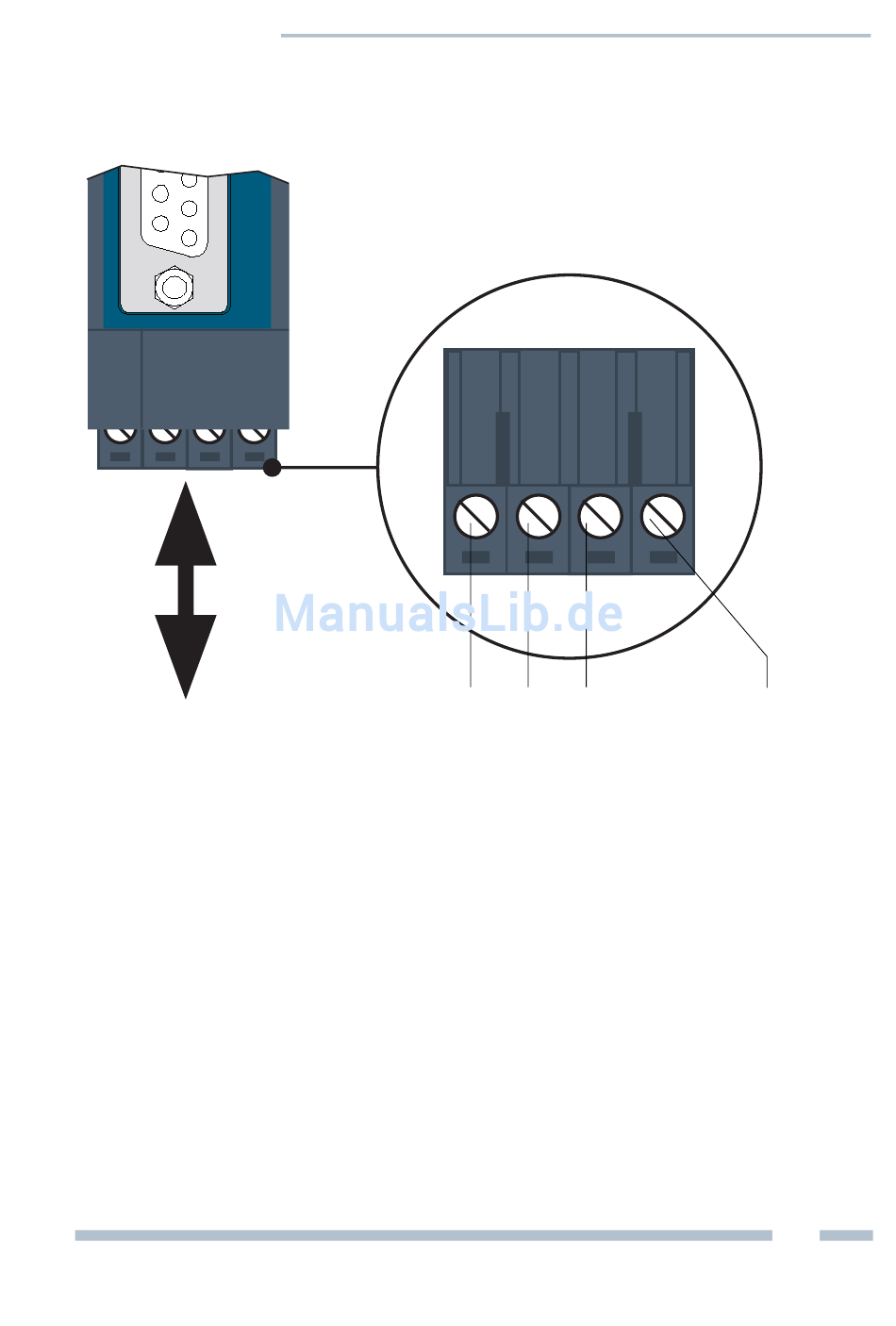

Abb. 3: Klemmleiste zur Spannungsversorgung am TH LINK
1.
Schließen Sie die Kabel von einer 24 V Spannungsversor-
gung und den Schutzleiter (Erdungsklemme) an die
Klemmleiste am TH LINK an. Die Klemmleiste ist steckbar
und kann zur Installation mit einem Schraubendreher
herausgehebelt werden.
2.
Schalten Sie die Spannungsversorgung ein. Die LED RUN
ist grün und die LED ETH blinkt rot, bis der Startvorgang des
TH LINK abgeschlossen ist. Danach leuchtet die LED RUN
grün.
TH LINK | Trebing & Himstedt Prozeßautomation GmbH & Co. KG
Spannungsversorgung anschließen
+24 V
0 V
nicht belegt
Schutzleiter
17
