Lüftereinheit/LED-VU-Meter-
D A CH
Kombination

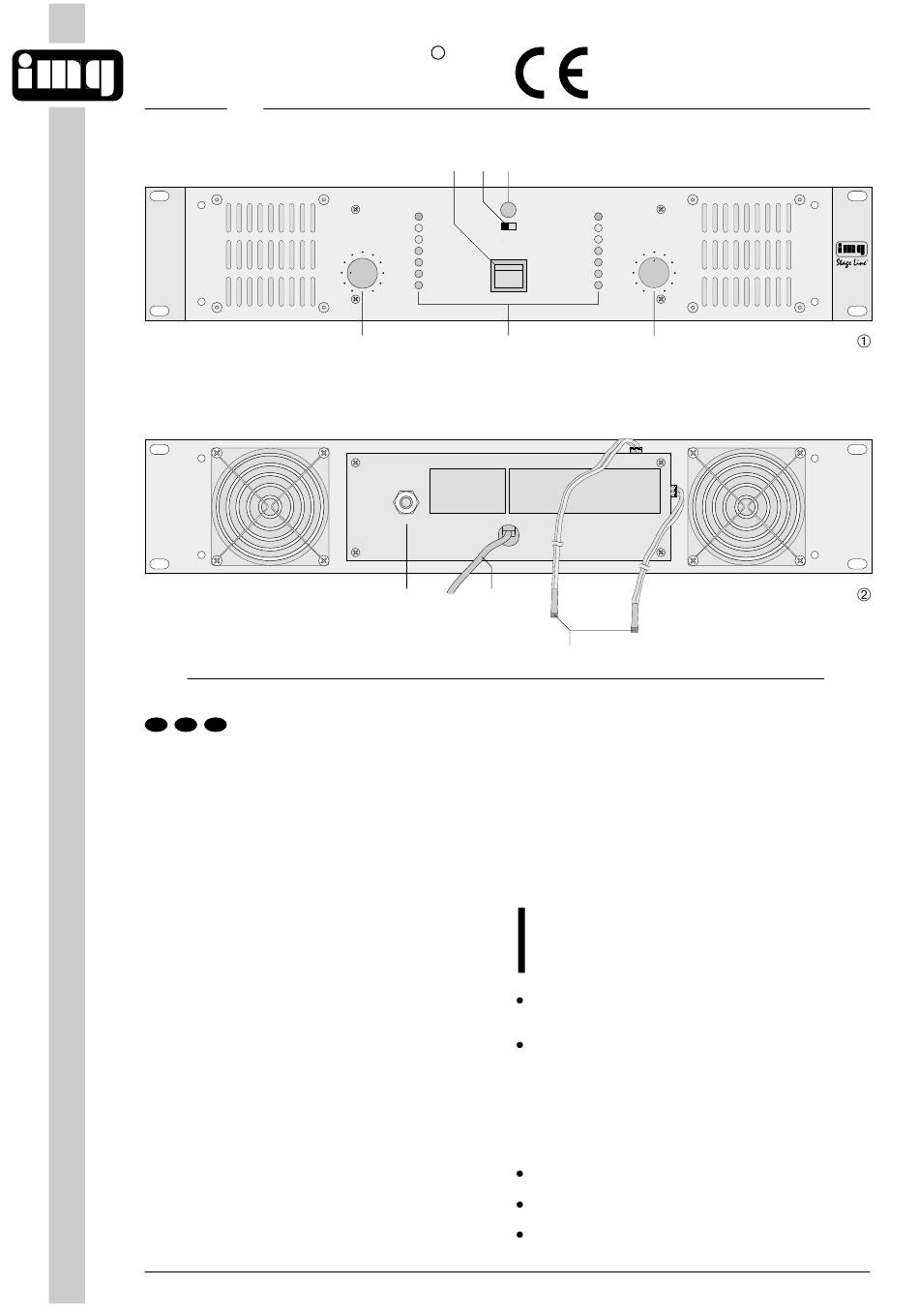

1 Übersicht der Bedienelemente und Anschlüsse
1.1 Frontseite
1 Ein-/Ausschalter
2 Umschalter für die LED-Anzeige (5)
Position „FAN MODE":
Die Anzeige ist im Betriebsmodus „Lüfter" und gibt die Tem-
peratur in °C an. Die Temperaturmessung erfolgt über die zwei
Temperaturfühler (9): Beide LED-Reihen zeigen die jeweils
höhere gemessene Temperatur an.
Position „VU MODE":
Die Anzeige ist im Betriebsmodus „VU-Meter" und gibt den
Schallpegel in dB an. Beide LED-Reihen zeigen entweder den
über das Elektret-Mikrofon (3) empfangenen Schallpegel der
Umgebungsgeräusche an oder die Lautstärke der an Buchse
LINE IN (7) angeschlossenen Signalquelle.
3 Elektret-Mikrofon zur Schallpegelmessung der Umgebungs-
geräusche
4 Regler FAN SPEED zur Einstellung der Lüftergeschwindigkeit
automatische Regelung der Lüftergeschwindigkeit:
Den Regler ganz nach links drehen (Position „AUTO"): In die-
ser Position wird die Geschwindigkeit automatisch in Abhängig-
keit der jeweils höheren gemessenen Temperatur ausgeregelt.
manuelle Einstellung der Lüftergeschwindigkeit:
Je weiter der Regler nach rechts aufgedreht wird, desto höher
ist die Lüftergeschwindigkeit. Bei „100 %" ist die höchstmögli-
che Lüftergeschwindigkeit erreicht.
5 LED-Anzeige; dient je nach Stellung des Umschalters (2) als
Temperaturanzeige (Umschalter auf Position „FAN MODE")
oder als VU-Meter (Umschalter auf Position „VU MODE")
6 Regler VU CONTROL zum Einstellen der Eingangsempfind-
lichkeit der VU-Meter-Verstärker
Copyright © by INTER-MERCADOR GMBH & CO. KG, Bremen, Germany. All rights reserved.
R
1 2 3
80 +6
FAN
70 +3 MODE
60 0
FAN SPEED
POWER
50 -3
ON
40 -6
30 -10
20 -15
AUTO 100% C° dB
4 5
LINE IN
230 V~/50 Hz
7 8
+6 80
VU
MODE +3 70
0 60
VU CONTROL
-3 50
-6 40
-10 30
-15 20
dB C° MIN MAX
6
9
1.2 Rückseite
7 6,3-mm-Klinkenbuchse (mono) LINE IN für den Anschluß einer
Signalquelle mit Line-Pegel; bei Anschluß eines Gerätes an
diese Buchse wird das Elektret-Mikrofon (3) abgeschaltet
8 Netzkabel mit Eurostecker zum Anschluß an eine Netzsteck-
dose (230 V~/50 Hz)
9 Temperaturfühler
2 Hinweise für den sicheren Gebrauch
Dieses Gerät entspricht der Richtlinie für elektromagnetische Ver-
träglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/
23/EWG.
Das Gerät wird mit lebensgefährlicher Netzspannung (230 V~)
versorgt. Nehmen Sie deshalb niemals selbst Eingriffe im Gerät
vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines
elektrischen Schlages. Außerdem erlischt beim Öffnen des Gerä-
tes jeglicher Garantieanspruch.
Beachten Sie für den Betrieb unbedingt die folgenden Punkte:
Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
Schützen Sie es vor Feuchtigkeit und Hitze (zulässiger Einsatz-
temperaturbereich 0-40 °C).
Nehmen Sie das Gerät nicht in Betrieb, und ziehen Sie sofort den
Netzstecker aus der Steckdose, wenn:
1. sichtbare Schäden am Gerät oder an der Netzanschlußleitung
vorhanden sind,
2. nach einem Sturz oder ähnlichem der Verdacht auf einen De-
fekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt repa-
rieren.
Eine beschädigte Netzanschlußleitung darf nur durch den Her-
steller oder durch eine autorisierte Fachwerkstatt ersetzt werden.
Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steck-
dose.
Verwenden Sie für die Reinigung nur ein trockenes, weiches
Tuch, auf keinen Fall Wasser oder Chemikalien.
LU-100
Best.-Nr. 24.7400
