Betriebsvorschriften / Operating Instructions
Sicherheitsventile / Safety Relief Valves
Übersicht der Bauarten, Technische Kennwerte
Overview of Types, Technical Characteristics
1.

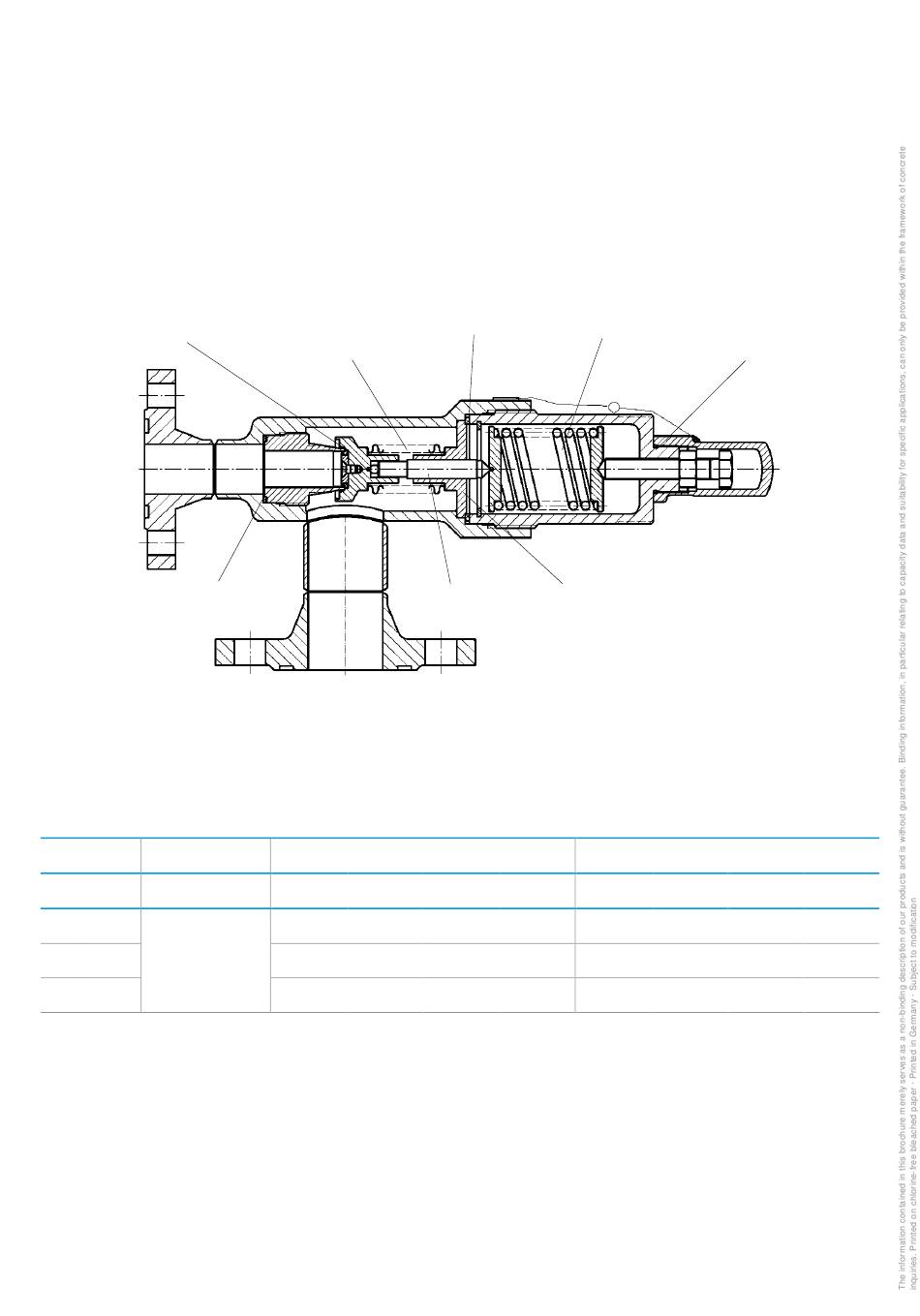

Übersicht der Bauarten (DN 15 – DN 40)
SVU 457 / 458
SVA 455 / 456
O-Ring S
o-ring S
Flachdichtring N
Flat sealing N
2.
Technische Kennwerte
Gehäusewerkstoff – Auswahl nach DIN EN12284,
AD-2000 Reihe W
Stahl (St): P235GH, S235JR, S355J2
Tieftemperaturstahl (TT): P215NL, P255QL, P355NL1
Edelstahl (NIRO): X5CrNi18-10
oder gleichwertige
PN
DN
TB (MWT) [°C]
25
15-40
40
15-40
PS (MWP) [bar]
63
15-25
Zulässiger Umgebungstemperaturbereich (°C):
-35 bis +55
Betriebsmedien
Kältemittel EN 378 Teil 1, z.B.NH3, R22, R134a, R290
(Propan), R507, Gemische mit Kältemaschinenöl,
neutrale, gasförmige und flüssige Medien Kühlsole auf
Glycol-Basis
GEA Germany
GEA AWP GmbH
Armaturenstr. 2
17291 Prenzlau, Germany
gegendruckunabhängig,
federbelastet
gegendruckabhängig,
federbelastet
Dichteinheit kpl.
sealing unit cmpl.
(nur / only SVU 457 / 458)
SVU 458..., SVA 456...
-60
-10
18,7
25
30
40
47,3
63
Tel +49 3984 8559-0
Fax +49 3984 8559-18
1.
Overview of Types (DN 15 – DN 40)
SVU 457 / 458
SVA 455 / 456
Flachdichtring K
Druckfeder
flat sealing K
pressure spring
Spindel kpl.
Spindelführung
stem cmpl.
stem guide
2.
Technical Characteristics
Selection of body material as per German DIN
EN12284, AD-2000 series W
Steel (St): P235GH, S235JR, S355J2
Low temperature steel (TT): P215NL, P255QL,
P355NL1
Stainless steel (NIRO): X5CrNi18-10
or any equivalent
+50
+180
25
25
40
40
63
63
Permissible ambient temperature range (°C):
-35 to +55
Working Media
Refrigerant EN 378 part 1, e.g. NH3, R22, R134a,
R290 (propane), R507, mixtures with refrigerator oil,
neutral, gaseous and liquid media, cold brine basing
on glycol
independent on back-pressure,
spring-loaded
dependent on back-pressure,
spring-loaded
O-Ring C
o-ring C
(nur / only SVA 455 / 456)
SVU 457..., SVA 455...
-50
-10
+50
18,7
25
25
30
40
40
47,3
63
63
info@awpvalves.com
awpvalves.com
