3.2 Überblick über das Modul
3.3

Aufbau und Funktion

8024582/2020-11-10 | SICK
Irrtümer und Änderungen vorbehalten
1
R
P W
I 2
I 4
I 1
I 6
I 3
I 8
I 5
Q 2
I 7
Q 4
Q 1
Q 6
Q 3
Q 8
Q 5
Q 7 A 2
A 1
5

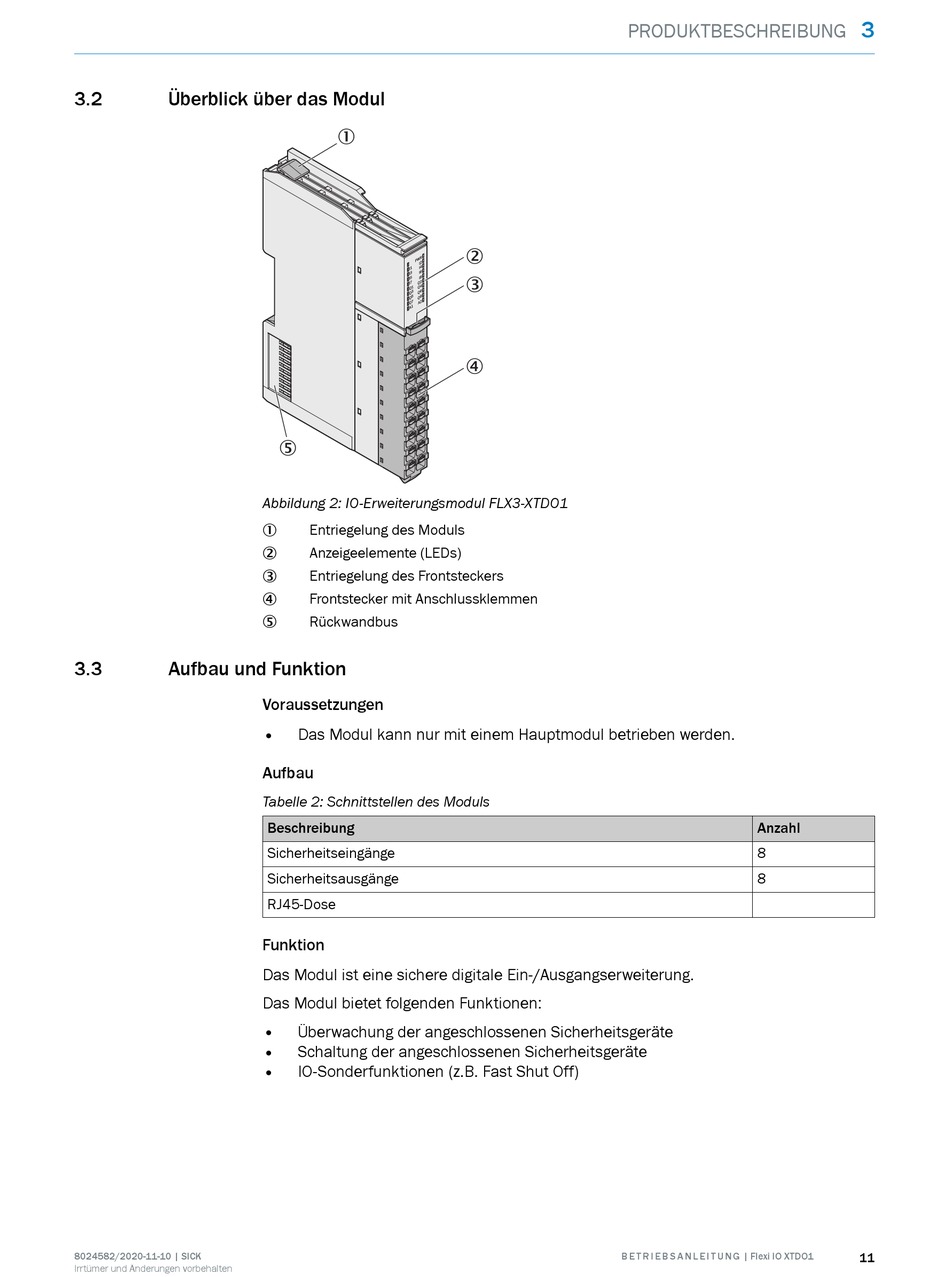

Abbildung 2: IO-Erweiterungsmodul FLX3-XTDO1
Entriegelung des Moduls
1
Anzeigeelemente (LEDs)
2
Entriegelung des Frontsteckers
3
Frontstecker mit Anschlussklemmen
4
Rückwandbus
5
Voraussetzungen
• Das Modul kann nur mit einem Hauptmodul betrieben werden.
Aufbau
Tabelle 2: Schnittstellen des Moduls
Beschreibung
Sicherheitseingänge
Sicherheitsausgänge
RJ45-Dose
Funktion
Das Modul ist eine sichere digitale Ein-/Ausgangserweiterung.
Das Modul bietet folgenden Funktionen:
• Überwachung der angeschlossenen Sicherheitsgeräte
• Schaltung der angeschlossenen Sicherheitsgeräte
• IO-Sonderfunktionen (z.B. Fast Shut Off)
