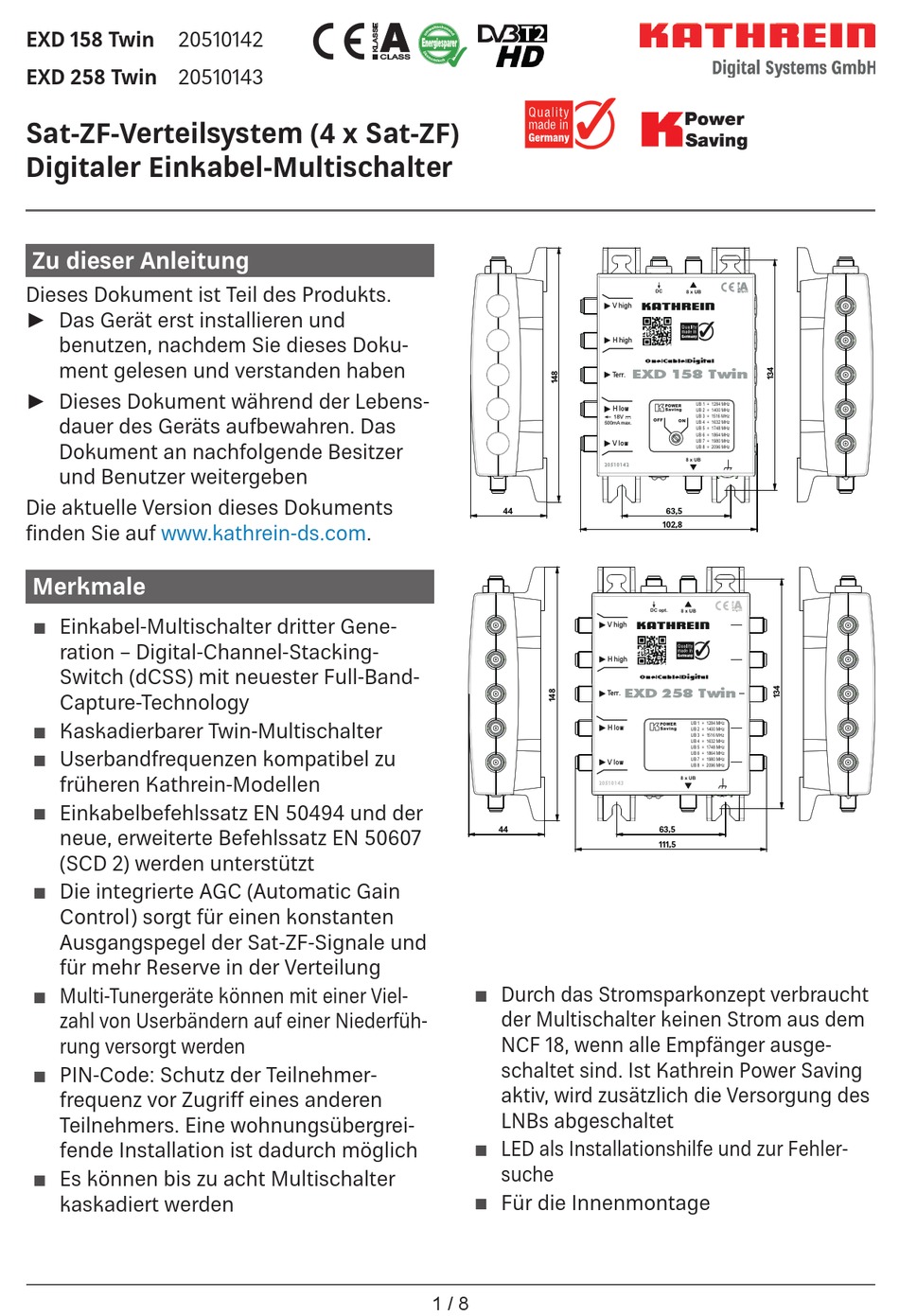

Kathrein EXD 158 Twin Anleitung

EXD 158 Twin 20510142
EXD 258 Twin 20510143
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben
Die aktuelle Version dieses Dokuments
fi nden Sie auf www.kathrein-ds.com.
Merkmale
Einkabel-Multischalter dritter Gene-

ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter

Userbandfrequenzen kompatibel zu

früheren Kathrein-Modellen
Einkabelbefehlssatz EN 50494 und der

neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
Die integrierte AGC (Automatic Gain

Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung
Multi-Tunergeräte können mit einer Viel-

zahl von Userbändern auf einer Niederfüh-
rung versorgt werden
PIN-Code: Schutz der Teilnehmer-

frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
Es können bis zu acht Multischalter

kaskadiert werden
44
20510143
44
Durch das Stromsparkonzept verbraucht

der Multischalter keinen Strom aus dem
NCF 18, wenn alle Empfänger ausge-
schaltet sind. Ist Kathrein Power Saving
aktiv, wird zusätzlich die Versorgung des
LNBs abgeschaltet
LED als Installationshilfe und zur Fehler-

suche
Für die Innenmontage

1 / 8
DC 8 x UB
V high
H high
OneICableIDigital

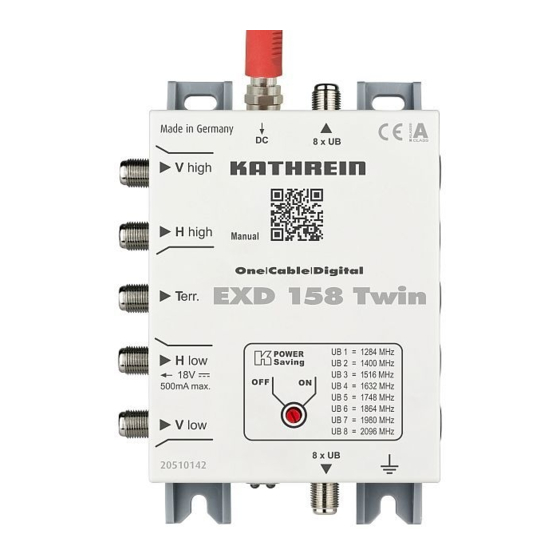

EXD 158 Twin
Terr.
UB 1 = 1284 MHz
POWER
H low
Saving UB 2 = 1400 MHz
UB 3 = 1 516 MHz
OFF
ON
UB 4 = 1632 MHz
UB 5 = 1748 MHz
UB 6 = 1864 MHz
UB 7 = 1980 MHz
V low
UB 8 = 2096 MHz
8 x UB
20510142
63,5
102,8
DC opt.
8 x UB
V high
H high
OneICableIDigital
EXD 258 Twin
Terr.
UB 1 = 1284 MHz
POWER
H low
Saving UB 2 = 1400 MHz
UB 3 = 1 516 MHz
UB 4 = 1632 MHz
UB 5 = 1748 MHz
UB 6 = 1864 MHz
UB 7 = 1980 MHz
V low
UB 8 = 2096 MHz
8 x UB
63,5
111,5
