Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben
Die aktuelle Version dieses Dokuments
finden Sie auf www.kathrein.com.
Merkmale
Einkabel-Multischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter
Userbandfrequenzen kompatibel zu
früheren Kathrein-Modellen
Einkabelbefehlssatz EN 50494 und der
neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale
und für mehr Reserve in der Verteilung
Multi-Tunergeräte, z. B. UFSconnect 926,
können mit einer Vielzahl von Userbän-
dern auf einer Niederführung versorgt
werden
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugriff eines anderen Teil-
nehmers. Eine wohnungsübergreifende
Installation ist dadurch möglich
Es können bis zu acht Multischalter
kaskadiert werden

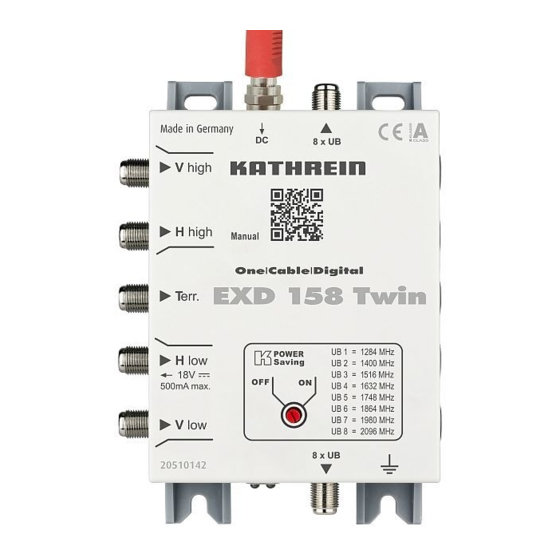

EXD 158 Twin
EXD 258 Twin
geeignet für DVB-T/T2
Tipp
Bitte beachten Sie, dass
Sie diese Gebrauchs-
anleitung auch mit dem
QR-Code auf der Front-
seite des Multischalters
abrufen können:
1 / 8
20510142
20510143
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kathrein EXD 158 Twin
Inhaltszusammenfassung für Kathrein EXD 158 Twin
- Seite 1 EXD 158 Twin 20510142 EXD 258 Twin 20510143 geeignet für DVB-T/T2 Sat-ZF-Verteilsystem (4 x Sat-ZF) Digitaler Einkabel-Multischalter Zu dieser Anleitung Dieses Dokument ist Teil des Produkts. ► Das Gerät erst installieren und benutzen, nachdem Sie dieses Doku- ment gelesen und verstanden haben ►...
-
Seite 2: Transport Und Lagerung
der Multischalter keinen Strom aus dem Durchgangsmultischalter zur Anla- NCF 18, wenn alle Empfänger ausge- generweiterung um zwei Einkabelan- schaltet sind. Ist Kathrein Power Saving schlüsse mit je 8 Userbändern aktiv, wird zusätzlich die Versorgung des Kathrein-Power-Saving: LNBs abgeschaltet... -
Seite 3: Montage Und Sicherheitshinweise
Montage und Sicherheitshinweise VORSICHT Gefahr von Sachschäden am Gerät beim Betrieb in unsachgemäßen Umge- bungsbedingungen! ► Gerät nur in trockenen Innenräumen montieren. ► Gerät nicht auf oder an leicht entzündlichen Materialien montieren. ► Gerät mit einer Potenzialausgleichsleitung (Cu, mindestens 4 mm versehen. -
Seite 4: Frequenzzuordnung
Stromführendes Gerät NCF 18 WARNUNG Lebensgefahr durch elektrische Spannung! ► Nicht öffnen oder am Netzteil manipulieren. ► Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen. ► Das Netzteil ist nur für die Wandmontage vorgesehen. Alle anderen Einbaulagen sind unzulässig. ►... -
Seite 5: Sat-Zf-Verteilmaterial
Kathrein-Power-Saving Wird ein EXD 158 Twin alleine betrieben oder zusammen mit anderen Multischaltern, die das Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Drehschalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das LNB vom End-Multischalter aus versorgt. - Seite 6 E S U 5 E S U 5 E S U 5 E S U 5 E S U 5 ESU 5er-Serie E S U 5 ESU 5X Die neue programmierbare Einkabel- steckdose für wohnungsübergreifende Installation. Weitere Informationen unter www.kathrein.de/sat/produkte 6 / 8...
-
Seite 7: Technische Daten
Technische Daten EXD 158 Twin EXD 258 Twin Bestell-Nr. 20510142 20510143 Teilnehmeranschlüsse 2 x 8 2 x 8 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 950 – 2150 5 – 862 950 – 2150 Durchgangsdämpfung Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBµV... -
Seite 8: Fehlerbehebung
über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. www.kathrein.com | sat@kathrein.de 936.5504/-/PSA/0317/DE | Änderungen vorbehalten. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360... - Seite 9 (dCSS) with the newest Full- Band Capture technology Cascadable twin multi-switch User-band frequencies compatible with the previous Kathrein models EN 50494 single-cable command set and the new, extended EN 50607 (SCD 2) command set are supported The integrated AGC (Automatic Gain ...
-
Seite 10: Scope Of Delivery
Loop-through multi-switch to extend the NCF 18 if all receivers are switched the system by adding two single-cable off. If Kathrein Power Saving is active, connections with 8 user bands each the power supply for the LNBs is also Kathrein Power Saving: ... -
Seite 11: Installation And Safety Instructions
Installation and Safety Instructions CAUTION Risk of material damage when operating the device in inappropriate ambient conditions! ► Install the device in dry indoor areas only. ► Do not install on or against highly combustible materials. ► Equip the device with an equipotential bonding conductor (Cu, at least 4 mm ►... - Seite 12 Current-carrying device NCF 18 WARNING Danger to life due to electric shock! ► Do not open the unit or tamper with it. ► When working on the system, always unplug the power supply unit from the wall socket. ► The device is intended only for wall mounting. All other installation positions are prohibited.
- Seite 13 Kathrein Power Saving If an EXD 158 Twin is operated as a stand-alone device or in conjunction with other multi- switches which bear the Kathrein Power Saving logo, Kathrein Power Saving can be acti- vated by setting the rotary switch to “ON”.
- Seite 14 E S U 5 E S U 5 E S U 5 E S U 5 ESU 5er-Series E S U 5 ESU 5X The new programmable Single-cable Outlets for apartment across installation. Further information at www.kathrein.de/sat/produkte 6 / 8...
-
Seite 15: Technical Data
Technical Data Type EXD 158 Twin EXD 258 Twin Order no. 20510142 20510143 Subscriber connections 2 x 8 2 x 8 Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat Frequency range 5 – 862 950 – 2150 5 – 862 950 – 2150... - Seite 16 At the end of its service life, take this unit for disposal at a designated public collection point. www.kathrein.com | sat@kathrein.de 936.5504/-/PSA/0317/GB |Subject to change. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Phone +49 8031 184-0, Fax +49 8031 184-52360...
