2.3 Kanäle
!
Wichtig
Um sicherzustellen, dass Sie die
Lüftungskanäle an die richtigen
Kanalanschlüsse des Geräts anschlie-
ßen, müssen Sie überprüfen Sie, ob
das Lüftungsgerät in Rechts- oder
Linksausführung geliefert worden ist.

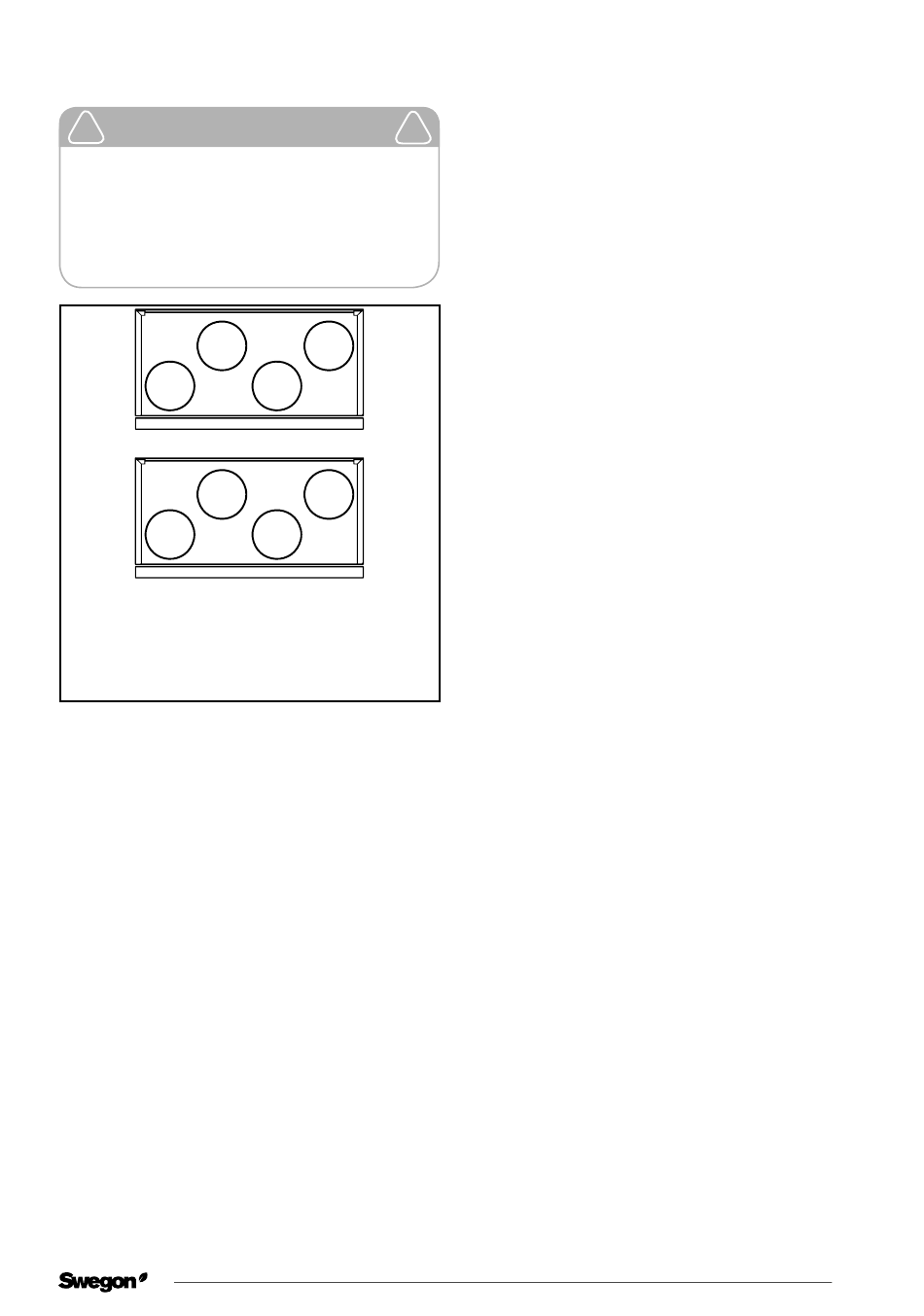

A
3
1
B
2
4
A. Linksausführung
B. Rechtsausführung
1. Zuluft
2. Abluft
3. Außenluft
4. Fortluft
Installieren Sie die Lüftungskanäle gemäß den
Zeichnungen für das Lüftungssystem. Um zu verhindern,
dass Schall übertragen wird, dürfen die Kanäle nicht
direkt an Baukonstruktionen montiert werden.
Isolieren Sie die Lüftungskanäle für eine ver-
ringerte Erwärmung oder Abkühlung oder zur
Schallverringerung und um zu verhindern, dass Wasser
auf den Oberflächen kondensiert. Verwenden Sie auf
den Kanälen eine Brandschutzisolierung gemäß den na-
tionalen Vorschriften. Kalte Kanäle müssen sorgfältig
(ohne Spalten in der Isolierung) isoliert werden,
damit keine Feuchtigkeit kondensieren kann.
Die Dicke der Isolierung muss an das Isoliermaterial
und die Klimazone angepasst sowie gemäß lokalen
Vorschriften ausgeführt sein. Die meisten Hersteller
von Isoliermaterial bieten Berechnungsprogramme
für die Berechnung der ausreichenden und korrekten
Isolierung.
Der Zuluftkanal sollte eine Schallisolierung auf der
Strecke zwischen dem Kanalausgang des Gerätes
und dem Schalldämpfer erhalten, damit die
Ventilatorgeräusche sich nicht im Raum ausbreiten.
!
4
2
1
3
2020-11-19
Normalerweise werden Lüftungskanäle auf folgende Art
isoliert:
• Außenluftkanäle werden in warmen Bereichen
isoliert.
• Fortluftkanäle müssen immer gemäß der nationalen
Vorschriften isoliert werden.
• Zuluftkanäle werden in kalten Räumlichkeiten isoliert.
• Abluftkanäle werden in kalten Räumlichkeiten isoliert.
• Wenn die Luft in den Kanälen kälter ist als
die Umgebung, muss die Isolierung mit einer
Diffusionssperre geschützt werden.
Es ist wichtig, dass die Dichtigkeit der Diffusionssperre
an den Kanaldurchführungskragen erhalten bleibt.
R2 Smart
Änderungen vorbehalten.
7
