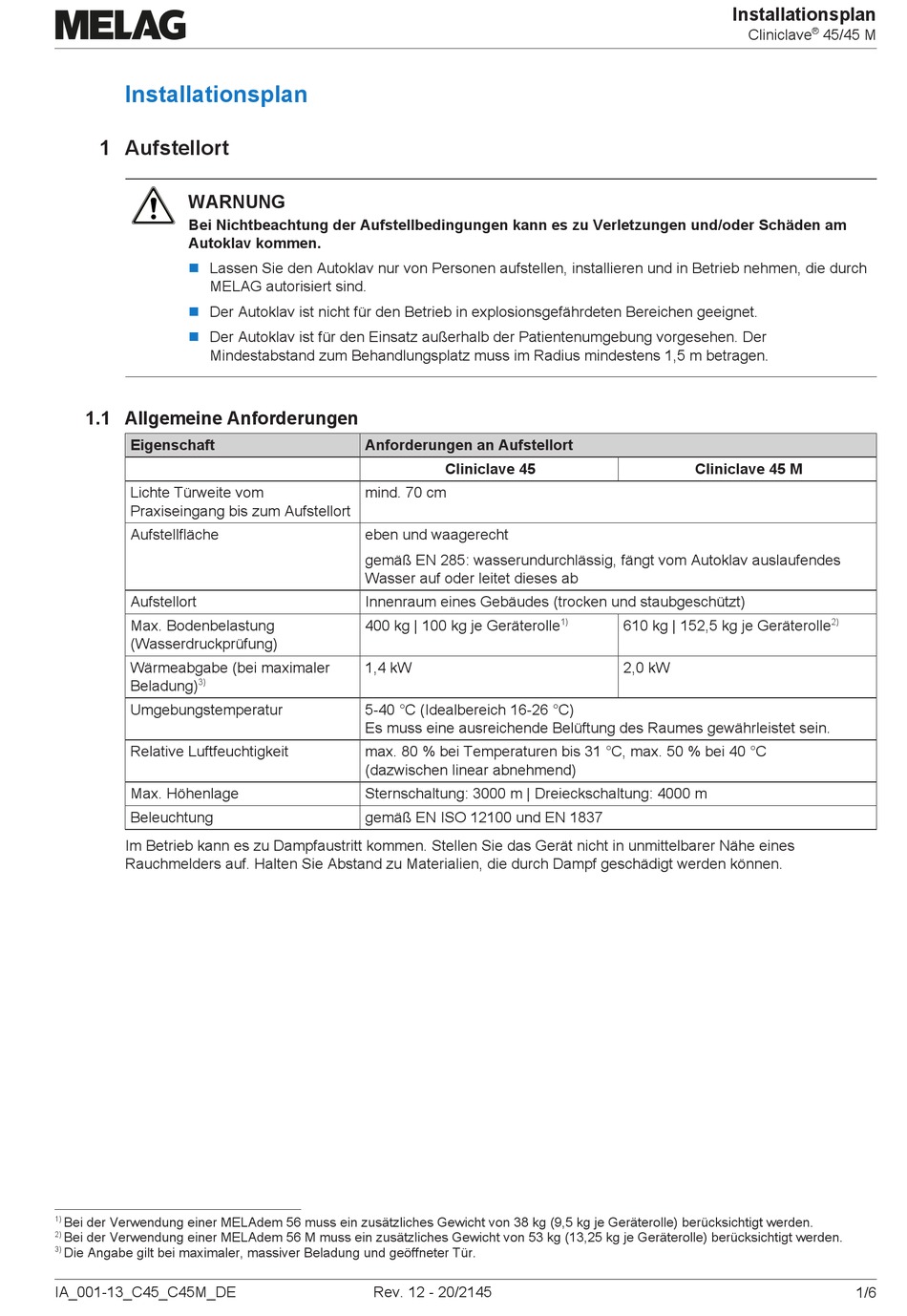

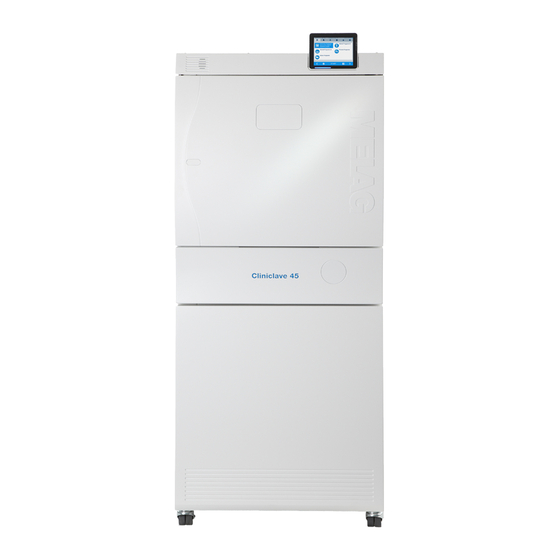

Installationsplan
1 Aufstellort
WARNUNG
Bei Nichtbeachtung der Aufstellbedingungen kann es zu Verletzungen und/oder Schäden am
Autoklav kommen.
n
Lassen Sie den Autoklav nur von Personen aufstellen, installieren und in Betrieb nehmen, die durch
MELAG autorisiert sind.
n
Der Autoklav ist nicht für den Betrieb in explosionsgefährdeten Bereichen geeignet.
n
Der Autoklav ist für den Einsatz außerhalb der Patientenumgebung vorgesehen. Der
Mindestabstand zum Behandlungsplatz muss im Radius mindestens 1,5 m betragen.
1.1 Allgemeine Anforderungen
Eigenschaft
Lichte Türweite vom
Praxiseingang bis zum Aufstellort
Aufstellfläche
Aufstellort
Max. Bodenbelastung
(Wasserdruckprüfung)
Wärmeabgabe (bei maximaler
3)
Beladung)
Umgebungstemperatur
Relative Luftfeuchtigkeit
Max. Höhenlage
Beleuchtung
Im Betrieb kann es zu Dampfaustritt kommen. Stellen Sie das Gerät nicht in unmittelbarer Nähe eines
Rauchmelders auf. Halten Sie Abstand zu Materialien, die durch Dampf geschädigt werden können.
1)
Bei der Verwendung einer MELAdem 56 muss ein zusätzliches Gewicht von 38 kg (9,5 kg je Geräterolle) berücksichtigt werden.
2)
Bei der Verwendung einer MELAdem 56 M muss ein zusätzliches Gewicht von 53 kg (13,25 kg je Geräterolle) berücksichtigt werden.
3)
Die Angabe gilt bei maximaler, massiver Beladung und geöffneter Tür.
IA_001-13_C45_C45M_DE
Anforderungen an Aufstellort
Cliniclave 45
mind. 70 cm
eben und waagerecht
gemäß EN 285: wasserundurchlässig, fängt vom Autoklav auslaufendes
Wasser auf oder leitet dieses ab
Innenraum eines Gebäudes (trocken und staubgeschützt)
400 kg | 100 kg je Geräterolle
1,4 kW
5-40 °C (Idealbereich 16-26 °C)
Es muss eine ausreichende Belüftung des Raumes gewährleistet sein.
max. 80 % bei Temperaturen bis 31 °C, max. 50 % bei 40 °C
(dazwischen linear abnehmend)
Sternschaltung: 3000 m | Dreieckschaltung: 4000 m
gemäß EN ISO 12100 und EN 1837
Rev. 12 - 20/2145
Cliniclave 45 M
1)
610 kg | 152,5 kg je Geräterolle
2,0 kW
Installationsplan
®
Cliniclave
45/45 M
2)
1/6
