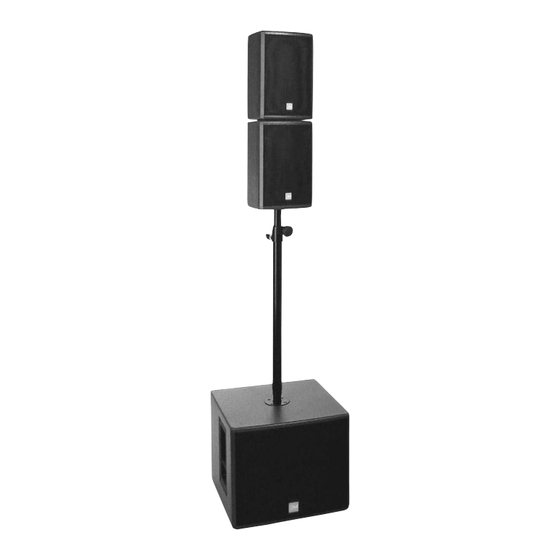

- Seite 1 TWISTER "Easy Connect" Satellite PA System TWISTER 12.6 P T W I S T E R M I X T WISTERAMP Bedienungsanleitung Owner‘s manual K000007A01 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Zeck Audio Turnhallenweg 6 D-79183 Waldkirch Germany Phone: +49 7681 2004 0 Fax: +49 7681 2004 43 Email: info@Zeck-Audio.de Homepage: www.zeck-audio.de Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
Glossar ................26 Dear customer thank you very much for choosing a Zeck Audio product. We wish you a lot of fun and success with your new TWISTER speaker system. To become familiar with all functions of this product, please study this instruction manual before use. -
Seite 4: Sicherheitshinweise
Alle Hinweise auf dem Gerät und in dieser Boxen haben keine Vorrichtung zum Anleitung müssen genau und vollständig Aufhängen und sind daher für eine 'flie- beachtet werden. Zeck Audio übernimmt gende' Installation nicht geeignet. keine Haftung für unmittelbare oder mit- Der Untergrund darf während des Betriebes telbare Schäden, die durch Nichtbeachten... -
Seite 5: Safety Instructions
• acoustic feedback through microphones the audience. • prolonged distorted signals • prolonged high-level signals from electronic instruments • switching noises from electronic gear Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 6: Twister Systeme
• 2 × kurze "Easy Connect" Drehverbinder- Rohre mit integrierter Signalübertragung. TWISTERMIX Dieses Systempaket besteht aus den folgen- den Komponenten: • 1 × TWISTER 12.6 P Lautsprechersystem (s. oben). • 1 × PROFILER 14.1000 Powermischer • 2 × Speakon-Kabel 2 x 2.5 mm (10m) -
Seite 7: Das Twister Boxensystem
Das Signal für die Satelliten wird automatisch durch die Hochständer-Rohre zu den oberen Boxen weitergeleitet. Auf der Rückseite des Subwoofers befindet sich die Anschlussplatte (s. Seite 8). Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Anschlussplatte Am Subwoofer
Adapterkabel Signal Subwoofer TWK10SP/KLK angeschlossen, wenn er Satelliten nicht auf dem Ständer, sondern als Bodenmonitor betrieben wird. Masse TWISTER 12.6 P TWISTERAMP TWISTERMIX Speakon-Steckverbinder Ein- und Ausstecken Die Boxen des TWISTER Systems sind mit Einstecken vierpoligen Speakon-Steckverbindern aus- gestattet. Diese Steckverbinder haben eine Arretierung, die das Lautsprecherkabel gegen Herausziehen schützt. -
Seite 9: Aufstellvarianten Für Das Boxensystem
Seite10) TW6TOP TW6TOP TW6TOPM TW12SUB TW6TOPM Adapterkabel TW12SUB TWK 10 SP/KLK ohne Ständer Seite11) TW12SUB TW6TOPM TW6TOP Adapterkabel Adapterkabel TWK 10 SP/KLK TWK 10 KLK Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 10: Aufstellen Des Boxensystems
Aufstellen des Boxensystems Die folgenden Instruktionen beziehen sich auf die Illustrationen A bis C auf Seite 9. Wählen Sie dort die Aufstellvariante aus, die Ihren Anforderungen am ehesten genügt. Die folgenden Instruktionen setzen voraus, dass Sie die Sicherheitshinweise (Seite 4) gelesen haben und die Komponenten des TWISTER Systems identifizieren können (Seite 7). -
Seite 11: Verstärker-Anschluss
Die Steckerbestückung auf der Verstärker- seite hängt vom verwendeten Verstärker ab. Verstärker Anschluss von TWISTERMIX Ü Seite 12 Anschluss von TWISTERAMP Ü Seite 12. Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... - Seite 12 Anschluss von TWISTERMIX Subwoofer links Subwoofer rechts Benutzen Sie für die Verbindung zwischen den Boxen und dem PROFILER 14.1000 die MONITOR MONITOR - 6dB - 6dB dem Systempaket beiliegenden Speakon- Lautsprecherkabel. Verbinden Sie das TWISTER Boxensystem über die Speakon-Buchse "IN" auf der Speaker Out Anschlussplatte am Subwoofer mit den Speakon-Ausgängen des PROFILER 14.1000...
-
Seite 13: Ausrichtung Der Satelliten
Bühne gerichtet werden. Falls in dieser Anordnung vermehrt Rückkopplungen auftre- ten, kann die Lautstärke der Satelliten mit dem Schalter auf der Subwoofer-Anschlussplatte um 6 dB abgesenkt werden. Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com... -
Seite 14: Automatischer Hochtonschutz
Automatischer Hochtonschutz Die Hochtontreiber des TWISTER Systems sind mit einem zweistufigen elektronischen Überlastschutz ausgestattet, der alle erdenklichen Überlastungsfälle abfangen kann. Kurze Überspannungsimpulse werden vom Peak-Limiter abgeschnitten. Langanhaltende Überlastungen, die die Schwingspule des Hochtontreibers überhitzen können, werden durch ein Halbleitelement limitiert, das bei längerer Überlastung automatisch den Hochtöner zurückregelt. -
Seite 15: Technische Daten
Abmessungen (B × H × T) ..500 × 400 × 500 mm CHAMP 4.250 X (s. gesonderte Bedienungsanleitung) PROFILER 14.1000 (s. gesonderte Bedienungsanleitung) Technische Änderungen, die der Produktverbesserung dienen, sind vorbehalten. Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 16: Twister Systems
TWISTERMIX This PA system package consists of the follo- wing components: • 1 × TWISTER 12.6 P speaker system (see above). • 1 × PROFILER 14.1000 power mixer • 2 × Speakon cable 2 x 2.5 mm... -
Seite 17: The Twister Speaker System
The back side of the subwoofer holds the connector panel (see page 18). Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 18: Subwoofer Connector Panel
TWK 10 SP/KL adaptor cable (available as Ground Satellites an accessory) when it is used as a floor monitor. Ground TWISTERAMP TWISTER 12.6 P TWISTERMIX Speakon connectors Connecting Connecting and disconnecting The cabinets of the Twister system are equipped with four-pole Speakon connec- tors. -
Seite 19: Speaker Setup Variations
TW6TOPM TWK 10 SP/KLK TW12SUB adaptor cable without tube stand page 21) TW12SUB TW6TOPM TW6TOP TWK 10 SP/KLK TWK 10 KLK adaptor cable adaptor cable Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 20: Setting Up The Speaker System
Setting up the speaker system The instructions below refer to illustrations A to C on page 19. Choose the setup variation A, B or C according to your requirements. The instructions below require that you have read and understood the safety instructions on page 5 and that you are able to identify the individual components of the TWISTER system (see page 17). -
Seite 21: Connecting The Amplifier
The amplifier side of the cables must be equipped according to the amplifier used. 2-pole Speakon Connection of TWISTERMIX Ü page 22 Connection of TWISTERAMP Ü page 22. from power amplifier Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... - Seite 22 Connecting the TWISTERMIX system Subwoofer left Subwoofer right Connect the Speakon output of the PROFILER 14.1000 mixer to the 'IN' Speakon MONITOR MONITOR - 6dB - 6dB sockets on the subwoofer connector panel using the two Speakon cables that come with the package.
-
Seite 23: Aligning The Satellites
If this setup produces too much acoustic feedback, use the 'MONITOR -6 dB' attenua- tor switch on the subwoofer control panel to lower the volume of the monitor speaker. Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com... -
Seite 24: Tweeter Safeguard
Tweeter safeguard The satellite cabinets are equipped with an automatic tweeter protection. This electronic cir- cuitry consists of two stages that are designed to protect the tweeters against all sorts of overload situations. Short overvoltage peaks are absorbed by a peak limiter before they can reach the tweeter driver. -
Seite 25: Technical Specifications
Dimensions (w × h × d) ..500 × 400 × 500 mm CHAMP 4.250 X (see CHAMP 4.250 X owner‘s manual) PROFILER 14.1000 (see PROFILER 14.1000 owner‘s manual) All specifications are subject to change without notice. Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine... -
Seite 26: Glossar
Satelliten. "Easy Connect" System 'Easy Connect' system Von Zeck Audio entwickeltes Hochständer- Tube-stand system developed by Zeck Audio system, bei dem die Laustprechersignale which employs speaker signal transmisson innerhalb der Ständerrohre weitergeleitet inside the tubes. As there is no need need for werden. - Seite 27 Twister PA systen owner‘s manual © Zeck Audio 2000 Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 Zeck Audio Turnhallenweg 6 D-79183 Waldkirch Germany Phone: +49 7681 2004 0 Fax: +49 7681 2004 43 Email: info@Zeck-Audio.de Homepage: www.zeck-audio.de K000007A01 Downloaded from www.Manualslib.com manuals search engine...
