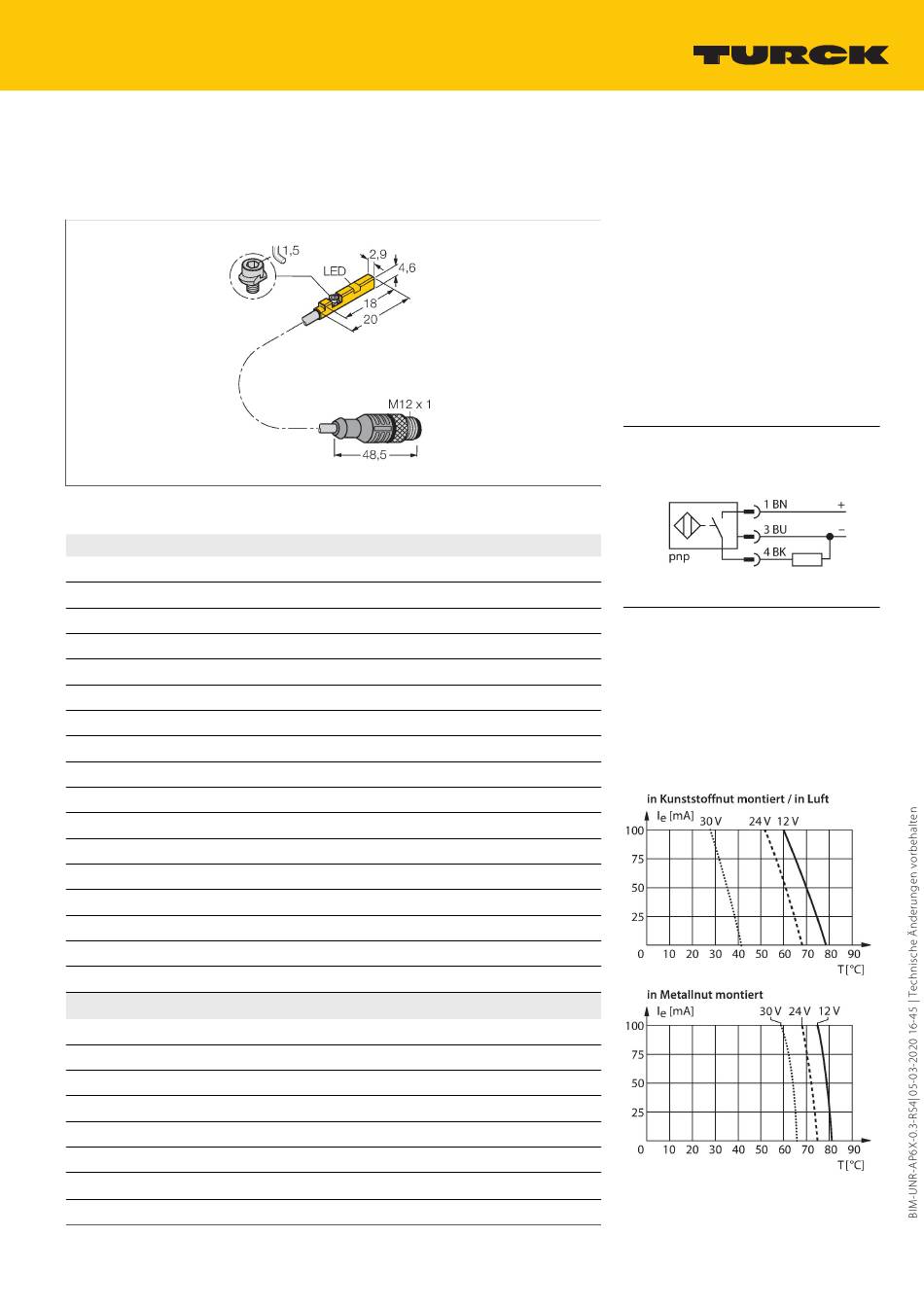

turck BIM-UNR-AP6X-0.3-RS4 Bedienungsanleitung

BIM-UNR-AP6X-0.3-RS4
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No.
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Isolationsprüfspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schaltfrequenz
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschraube
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Litze
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
BIM-UNR-AP6X-0.3-RS4
4685833
≤ 3 m/s
≤ ± 0.1 mm
≤ 0.3 mm
≤ 1 mm
-25...+70 °C
11...30 VDC
≤ 10 % U
ss
≤ 100 mA
≤ 15 mA
≤ 0.1 mA
≤ 0.5 kV
ja / taktend
≤ 1.8 V
ja / vollständig
Dreidraht, Schließer, PNP
0.3 kHz
Quader, UNR
18 x 2.9 x 4.6 mm
Kunststoff, PP
Kunststoff, PP
0.2 Nm
Kabel mit Steckverbinder, M12 x 1
Ø 2 mm, Grau, Lif9Y-11Y, PUR
3 x 0.08 mm
2
40 x 0.05 mm
Merkmale
■
Für C‐Nut‐Zylinder ohne Montagezubehör
■
Optionales Zubehör zur Montage auf anderen
Zylinderbauformen
■
Einhandmontage möglich
■
Stabile Befestigung
■
Magneto‐resistiver Sensor
■
DC 3‐Draht, 11‐30VDC
■
Schließer, PNP‐Ausgang
■
Pigtail mit Steckverbinder, M12 x 1
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da Magnetfelder
nichtmagnetisierbare Metalle durchdringen
können, ist es möglich, mit dem Sensor einen
am Kolben angebrachten Dauermagneten
durch die Aluminium-Zylinderwand hindurch zu
detektieren.
1|3
