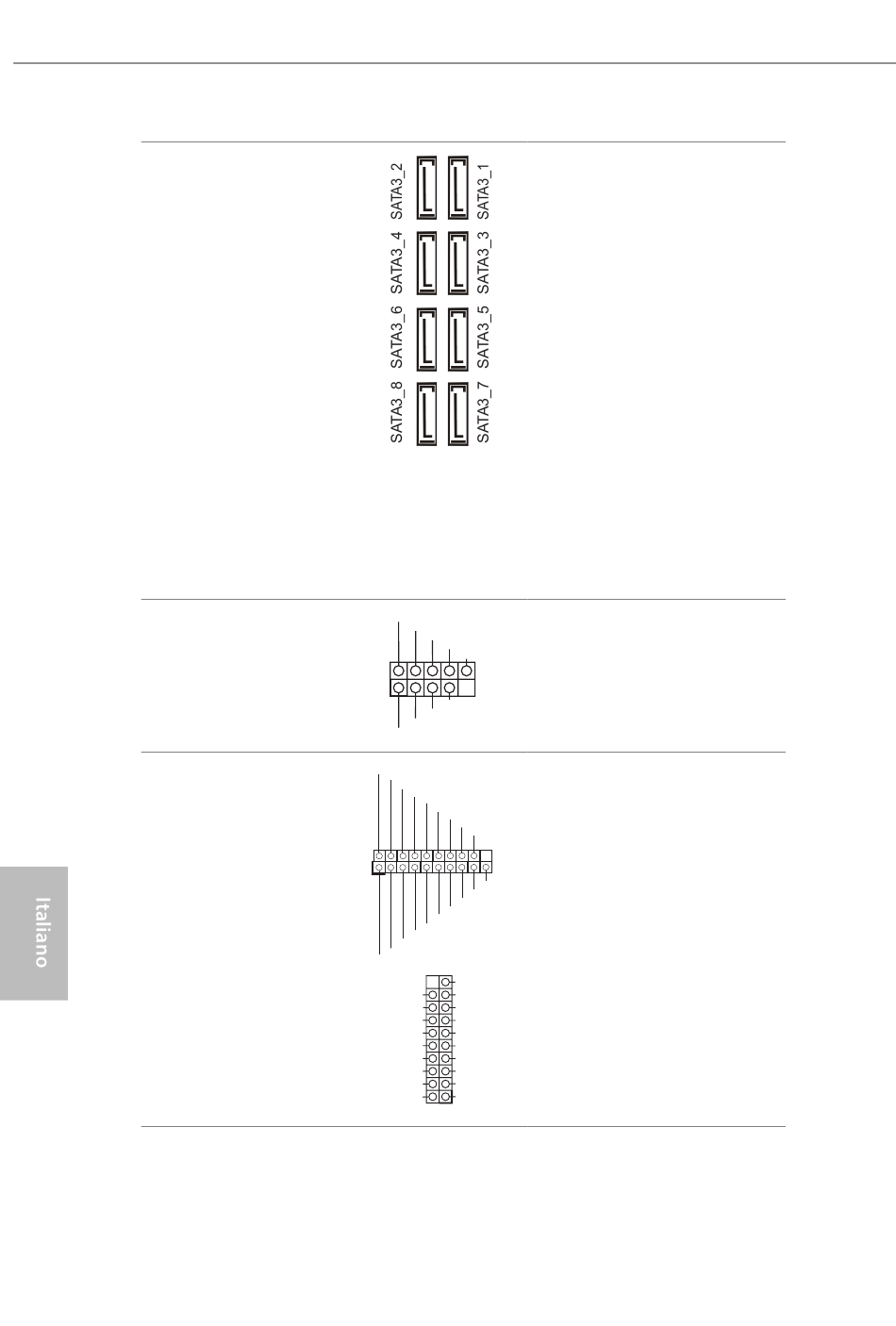

Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 13) (Inferiore)
(SATA3_2:
vedere pag. 1, n. 13) (Superiore)
(SATA3_3:
vedere pag. 1, n. 14) (Inferiore)
(SATA3_4:
vedere pag. 1, n. 14) (Superiore)
(SATA3_5:
vedere pag. 1, n. 15) (Inferiore)
(SATA3_6:
vedere pag. 1, n. 15) (Superiore)
(SATA3_7:
vedere pag. 1, n. 16) (Inferiore)
(SATA3_8:
vedere pag. 1, n. 16) (Superiore)
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 25)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 24)
Header USB 3.2 Gen1
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 19)
(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 11)
88
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità di
trasferimento dati fino a 6,0 Gb/s.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
