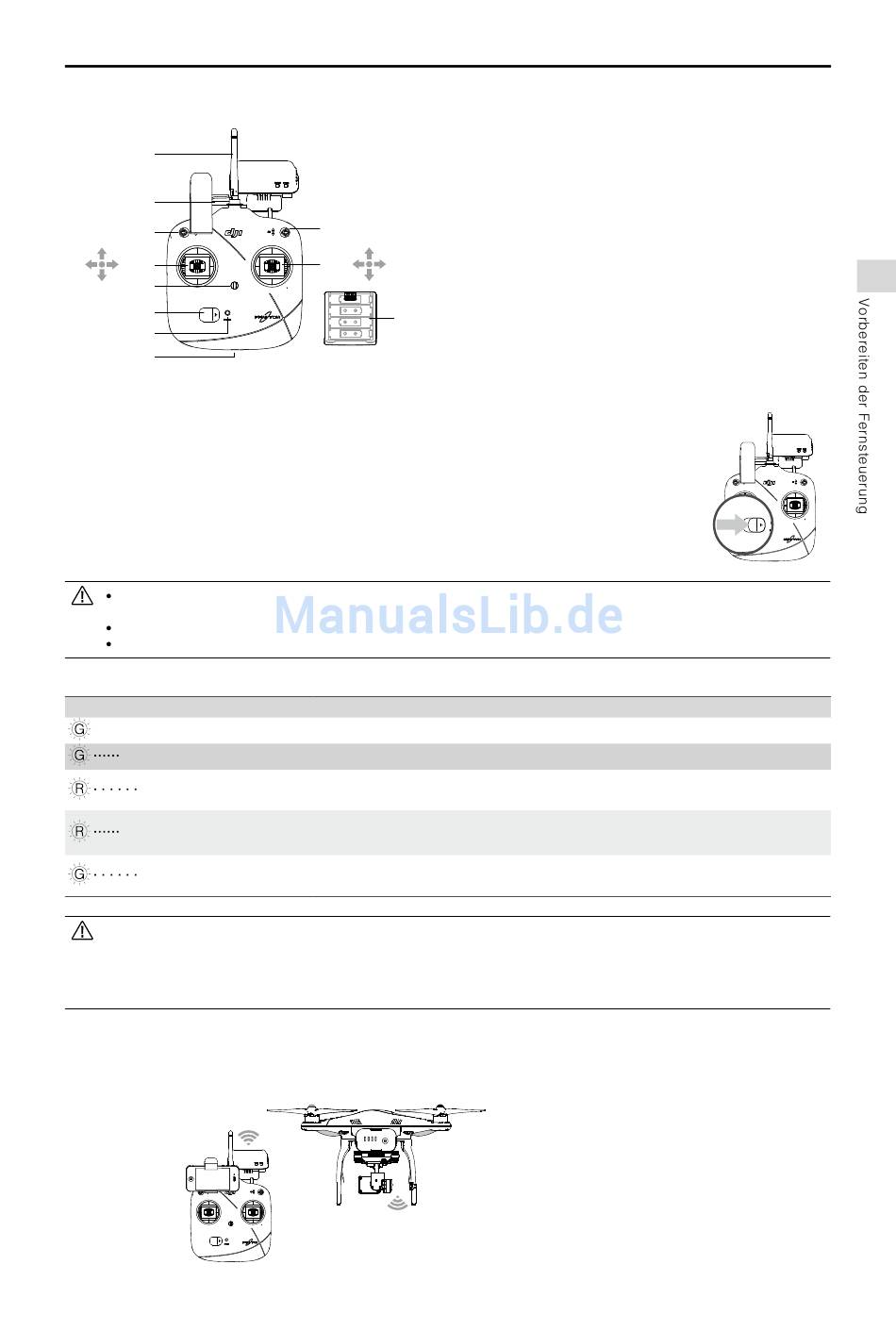

5.1 Die Fernsteuerung

[ 1 ]
[ 2 ]
[ 4 ]
J3
[ 6 ]
J4
[ 7 ]
[ 8 ]
[ 9 ]
[ 10 ]
Grafik 24

5.2 Einschalten der Fernsteuerung

(1) Legen Sie die vier AA Batterien in das Batteriefach auf der Rückseite der Fernsteuerung ein,
unter Beachtung der positiven und negativen Polung der Batterien.
(2) Schalten Sie S1 und S2 auf die jeweils oberen Positionen und halten Sie alle Hebel in
Mittelstellung.
(3) Schieben Sie den Einschaltknopf ganz nach rechts, um die Fernsteuerung einzuschalten.
(4) Die Fernsteuerung sendet nun einen Signalton aus. In der CE Version ertönt ein einfacher
Piepton, in der FCC Version zwei. Die LED blinkt nun grün, während Sie sich mit dem
Empfänger bindet. Nach erfolgreicher Bindung leuchtet die LED Dauer grün.
Bei Ertönen des Unterspannungssignals (siehe auch Fernsteuerung LED Statusanzeige) sollten Sie unverzüglich
die Batterien austauschen.
Entfernen Sie bei längerer Lagerung alle Batterien aus der Fernsteuerung.
Entsorgen Sie entleerte Batterien ordnungsgemäß.

5.3 Fernsteuerung LED Statusanzeige

LED Anzeige
— Leuchtet durchgehend Grün Keinen
Schnelles Grünes Blinken
Langsames Rotes Blinken B-B-B......
Schnelles Rotes Blinken
Langsames Grünes Blinken B--B--B......
Die LED Anzeige der Fernsteuerung blinkt rot und sendet einen Signalton, sobald die Spannung der Batterien
unter 3,9V sinkt und schaltet sich nach 3 Sekunden automatisch aus. Sollte diese Warnung während des Fluges
auftauchen, geht der Phantom automatisch in den FailSafe Modus (siehe auch FailSafe Funktionen), welcher
dann nicht mehr unterbrochen werden kann. Tauschen Sie die Batterien bestenfalls schon nach dem ersten
Unterspannungsalarm (3,9V-4,5V) aus.

5.4 Ausrichtung der Antenne

Richten Sie die Antenne immer in Richtung Himmel aus, um eine maximale Reichweite zu gewährleisten.
Grafik 25
[ 3 ]
J2
[ 5 ]
J1
[ 11 ]
Signalton Status Fernsteuerung
Normalbetrieb
Keinen Verbindungsaufbau zwischen Fernsteuerung und Empfänger
Unterspannung (bei 3,9V-4,5V). Unverzüglicher Austausch der
Batterien.
Unterspannung (weniger als 3,9V). Fernsteuerung schaltet sich
BBBB
automatisch aus. Tauschen Sie die Batterien nun unverzüglich aus.
Fernsteuerung seit 15 Minuten inaktiv. Schalten Sie die
Fernsteuerung aus oder benutzen Sie diese.
Um eine maximale Reichweite zu gewährleisten, richten Sie die Antenne der Fernsteuerung
direkt auf den Phantom. Gegenstände dazwischen könnten den FailSafe einleiten.
Mobiltelefonhalterung und W-Lan Verstärker sollten die
Montage und Nutzung
[ 1 ]
Antenne
[ 2 ]
Tragegriff
[ 3 ]
Schalter S1
[ 4 ]
Schalter S2 (optional)
[ 5 ]
Rechter Hebel: J1,Roll [links & rechts],
J2, Pitch [vorwärts & rückwärts]
[ 6 ]
Linker Hebel: J3, Gas [hoch & runter],
J4, Yaw [Drehung]
[ 7 ]
Öse für Umhängegurt
[ 8 ]
Einschaltknopf
[ 9 ]
LED Anzeige
[ 10 ]
RC Assistant PC-Anschluss (Micro-USB)
[ 11 ]
Batteriefach (Rückseite)
Antenne nicht beeinflussen.
©
