3 Vorbereiten des Phantom 2 Vision+

Der Phantom 2 Vision+ ist ein Quadkopter mit eingebautem Flugcontroller-System, integriertem Gimbal und Kamera. Er
beinhaltet ebenfalls einen Flugcontroller PC-Anschluss, Kamera PC-Anschluss und ein spezielles Batteriefach für die
DJI Flugbatterie. All diese Funktionen vereinfachen Ihnen Montage und Konfiguration des Phantom 2 Vision+.

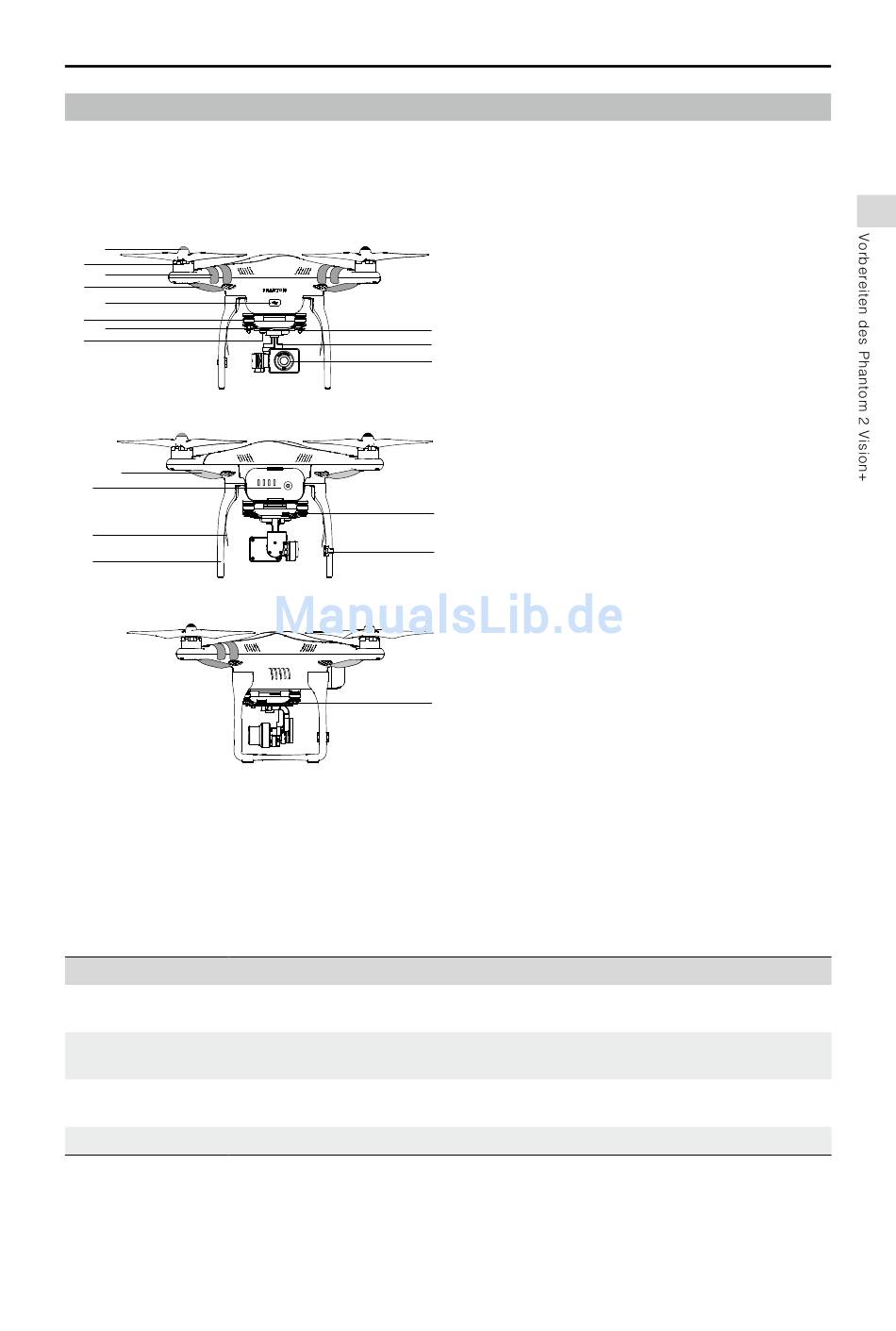

3.1 Einleitung

[ 1 ]
[ 2 ]
[ 3 ]
[ 4 ]
[ 5 ]
[ 6 ]
[ 7 ]
[ 8 ]
[ 12 ]
[ 13 ]
[ 14 ]
[ 15 ]

3.2 Der eingebaute Flugcontroller

Der Phantom 2 Vision+ ist ausgestattet mit einem DJI Naza-M V2 Flugcontroller-System, welches ein einfaches
und stabiles Flugverhalten gewährleistet. Der Pilot kann den Phantom in zahlreiche Richtungen steuern, wie z.B.
Pitch (vorwärts und rückwärts), Roll (links und rechts), Elevator (hoch und runter) und Yaw (Linksdrehung oder
Rechtsdrehung). Es können auch Funktionen, wie z.B. IOC, FailSafe und Einstellung der Unterspannungswarnungen
genutzt werden.
Modul
Main Controller
IMU
GPS & Kompass
LED Fluganzeige

Flugcontroller PC-Anschluss

Das Flugcontroller-System kommuniziert mit der PC Assistant Software über ein Micro-USB Kabel, welches Phantom und
den PC verbindet. Nutzer können mit Hilfe der Assistant Software Konfigurationen und Firmware Updates vornehmen.
Bitte beziehen Sie sich auch auf Nutzung der Phantom 2 Vision+ Assitant Software.
Grafik 8
Grafik 9
Grafik 10
Das eigentliche Gehirn des Flugcontroller-Systems, gewährleistet die Kommunikation und
Funktion aller Module miteinander.
Besitzt einen eingebauten Trägheitssensor und einen barometrischen Höhensensor, welcher
Flugverhalten und Flughöhe ausgleicht.
Der Kompass liest die geomagnetischen Informationen und unterstützt das GPS Modul
(Global Position System), um die exakte Position und Höhe des Fluggerätes zu errechnen.
Zeigt den Status des Flugcontroller-Systems.
[1]
Propeller
[ 2 ]
Motor
[ 3 ]
Vordere Aufkleber
[ 4 ]
[ 9 ]
Vordere LED
[ 10 ]
[ 5 ]
[ 11 ]
FC Assistant Anschluss (Micro-USB)
[ 6 ]
Vibrationsdämpfer
[ 7 ]
Kamera LED Anzeige
[ 8 ]
Kamera Funktionsknopf
[ 9 ]
Fallschutzeinrichtung
[ 16 ]
[ 10 ]
3-Achs stabilisierter Gimbal
[ 17 ]
[ 11 ]
Kameralinse
[ 12 ]
Hintere LED Fluganzeige
[ 13 ]
DJI Flugbatterie
[ 14 ]
Empfängerantenne
[ 15 ]
Landegestell
[ 18 ]
[ 16 ]
Kamera PC-Anschluss (Micro-USB)
[ 17 ]
Kompass
[ 18 ]
Micro-SD Karten Steckplatz
Funktionen
Montage und Nutzung
©
