Fermax DUOX Schnellstartanleitung Seite 6

NULLSTELLUNG DER PARAMETER
A) NULLSTELLUNG des Mappings (Ruftastencode)
1. Den Verstärker zurücksetzen: Stromversorgung unterbrechen.
2. SW1 drücken und Verstärker an den Strom anschließen. SW1 für 5 Sekunden gedrückt
halten. Schnelles Blinken der LED zeigt an, dass die Wiederherstellung des Tastenmappings
durchgeführt wurde.
b) NULLSTELLUNG der Parameter auf Werkseinstellungen (durch eine Tastatur)
Bei Direct Türstation die numerischen Werte* eingeben.
Bei Türstation mit Tastenmodulen ist ein vorübergehendes Anschließen einer Tastatur erforderlich
(ref.7439), um die numerischen Werte* einzugeben.

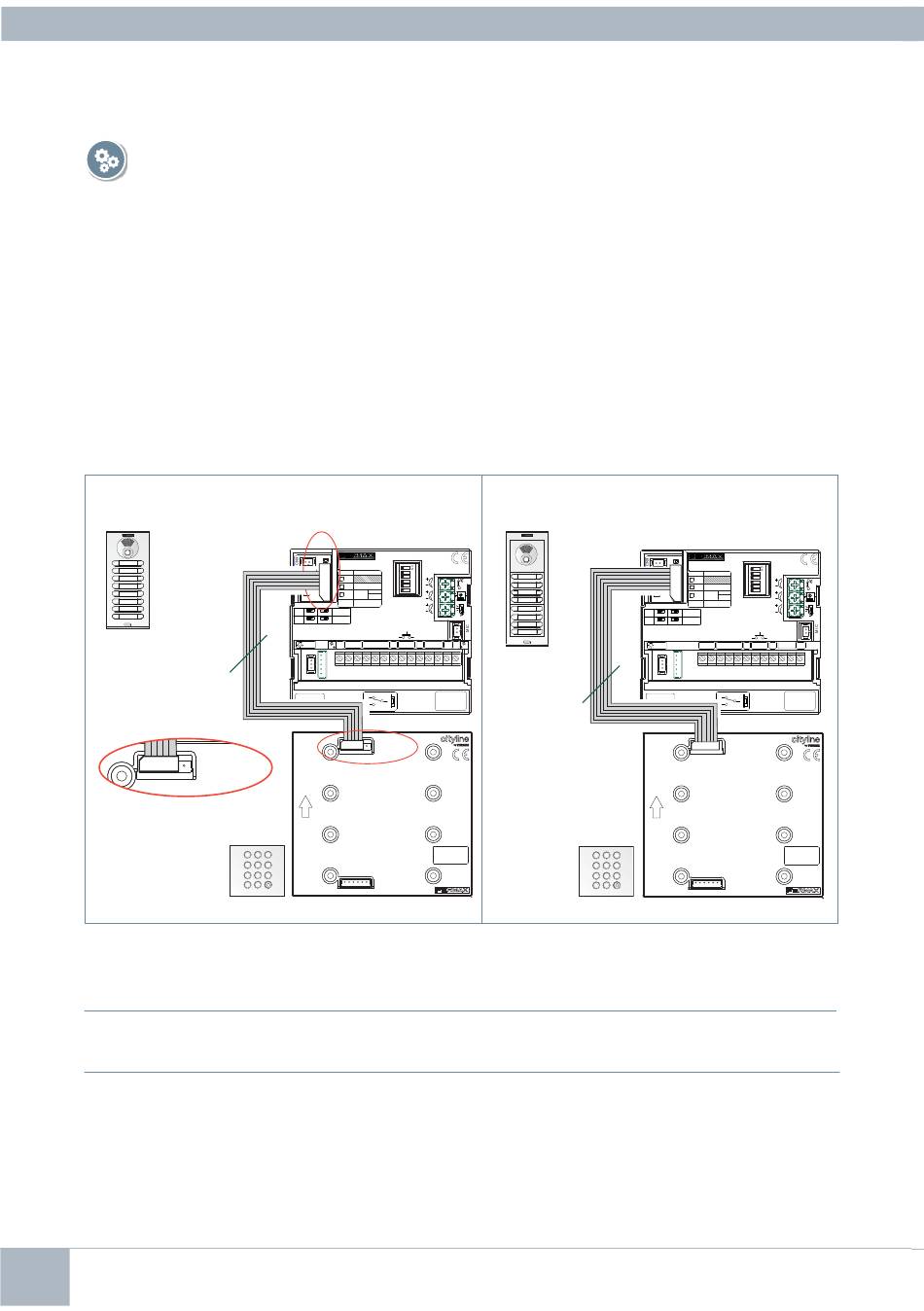

VERSTÄRKER Türstation mit Tastenmodulen
CITYLINE
5-Drahtiges Kabel
Es kann das Kabel des
Ruferweiterungsmoduls
verwendet werden.
PUT
NTRITT
CN1
Detail
5-Drahtiges Kabel an
Tastatur (CN1) anschließen:
Steckplatz auf der rechten
Seite bleibt frei.
Bitte beachten:
Siehe Konfi gurationstabelle an Direct Türstation.
