Fermax DUOX Schnellstartanleitung Seite 3

KONFIGURATION
1. SPRACHGESTÜTZTE KONFIGURATION AN TÜRSTATIONEN MIT RUFTASTEN
DUOX
CN9 TAMPER
DL1
CN1 PACK EXTENSION
JP1 TYPE Nº
EG
JP2
BK
BK
SB
SW1 SW1
CN1
Nº PL
SW1 SW1 PROG
JP1 LEDS
ON OFF
LINE
JP2
C OFF ADAPTOR
ONE
TO
ONE BUS
CN2 CN3 P2 B B C NO NC
NC
ALIMENTACION
POWER SUPPLY
- + 18 Vdc NO
2. Durch Drücken von SW1 kann man durch die Parameter navigieren und es erfolgt folgende
Sprachmeldung: Aktuell konfi gurierter Parameter und Wert.
Nach erfolgter Sprachmeldung kann eine beliebige Ruftaste gedrückt werden, um den Wert zu
ändern (beim Drücken erfolgt ein Piepton und zeigt dadurch die Erhöhung des Werts an).
Nach Beendigung der Eingabe erfolgt die Wiedergabe des neuen Werts, nachdem man 5
Sekunden lang keine Taste drückt. Wenn der Parameterwert den Maximalwert erreicht, ertönt
der Signalton BOOP und der Wert beginnt wieder beim Minimalwert für diesen Parameter.
3. Wenn die Ruftaste 5 Sekunden lang gedrückt wird, ertönt der Signalton BOOP und der Parameter
wird wieder auf den Minimalwert (bei numerischen Werten) oder die Standardeinstellung (bei
anderen Werten) zurückgestellt.

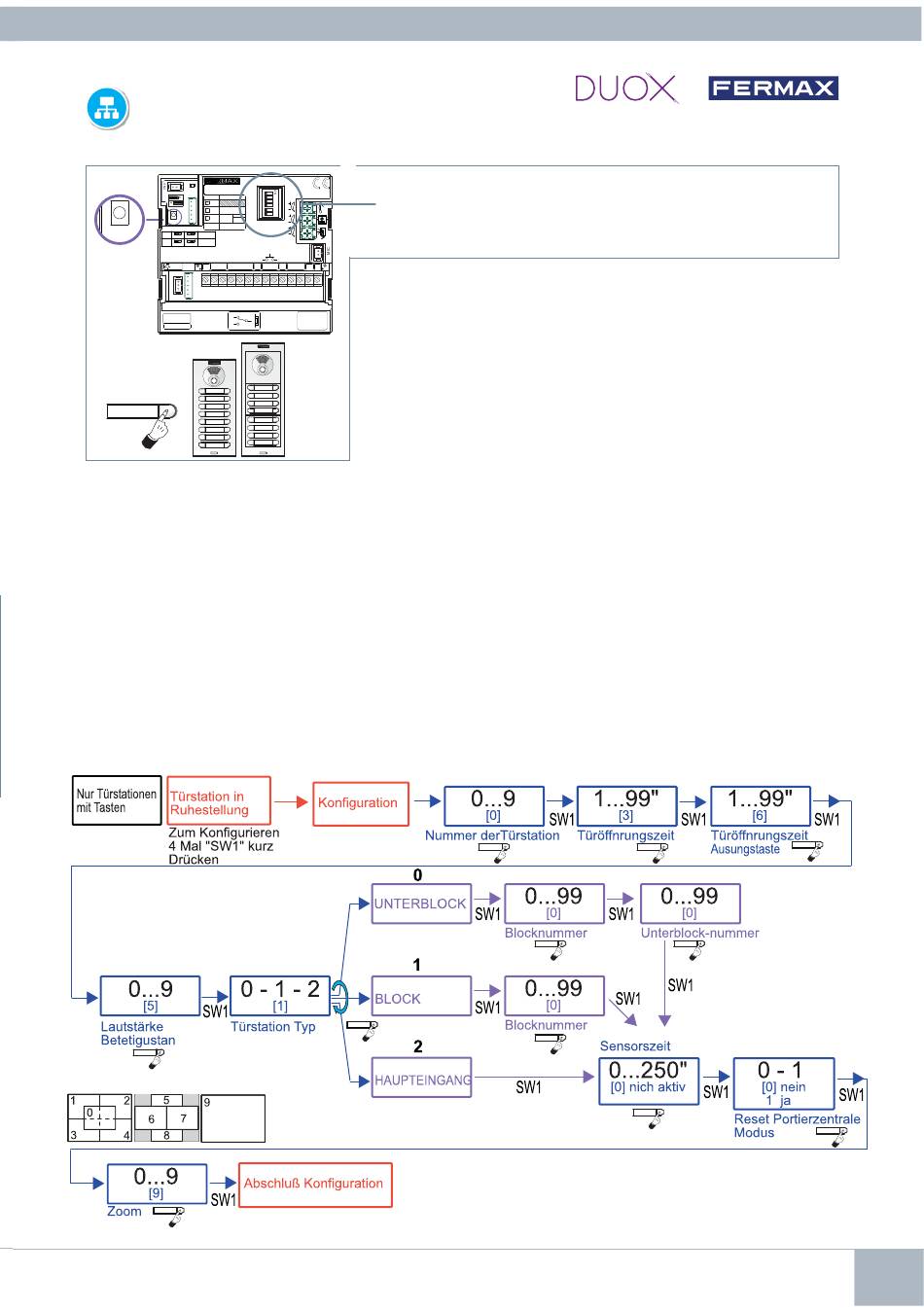

DIAGRAMM
AMPLIFICADOR Sprachwahl
VIDEO
AMPLIFIER
A
AUDIO
B
C
Synthesizers. (Verfügbare Sprachen: Spanisch, Englisch,
D
E
F
IDIOMA
Französisch, Deutsch, Italienisch und Portugiesisch).
LANGUAGE
EXIT
18Vdc
BS - S + GND CT
+ 2 1 P1
1. Durch 4-maliges Drücken von SW1 gelangt man in den
Konfi gurationsmodus. Der Verstärker gibt die Meldung
VERSION
:
C
"KONFIGURATION" aus und der Vorgang wird gestartet.
Um den Konfi gurationsmodus zu verlassen, 5 Sekunden
lang SW1 drücken. Nach Ablauf von 30 Sekunden ohne
Eingabe, wird der Modus automatisch verlassen.
Siehe Diagramm.
der Sprachmeldungen mittels des
4
DUOX VIDEO
