Anschlussbuchsen; Funktion - AVM FRITZ!Box 7590 Einrichten Und Bedienen

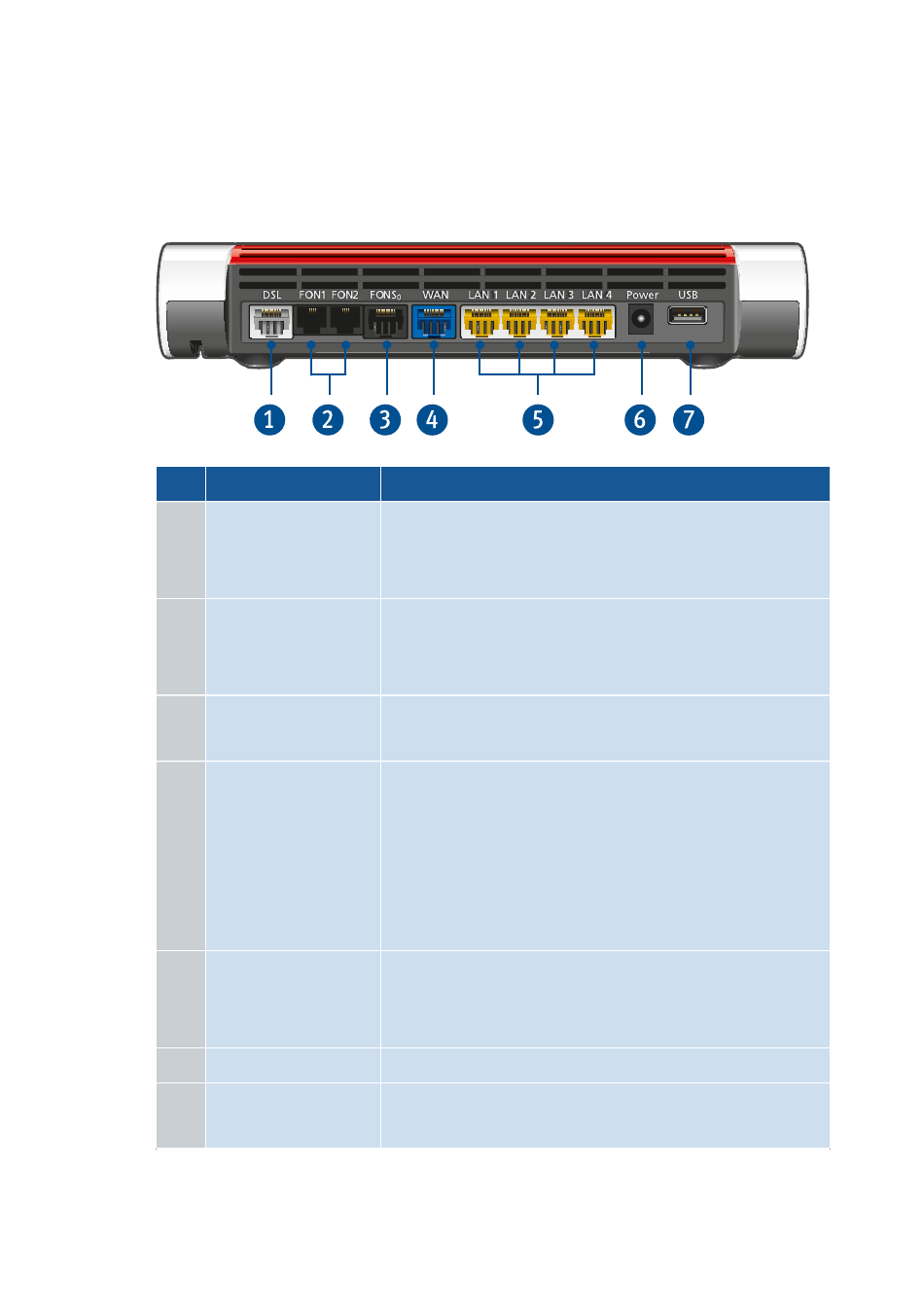

Funktionen und Aufbau
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Anschlussbuchsen

Buchsenleiste
Nr. Bezeichnung
1
2
3
4
5
6
7
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 7590
DSL
FON 1 und FON 2 RJ11-Buchsen für den Anschluss analoger Te-
FON S
0
WAN
LAN 1 bis LAN 4 Buchsen zum Anschluss von Computern und
Power
USB

Funktion

Buchse für den Anschluss an DSL (VDSL inkl.
Supervectoring/ADSL2+) und an das Telefon-
netz (analog/ISDN)
lefone, Faxgeräte, Anrufbeantworter oder ei-
ner Türsprechanlage
RJ45-Buchse für den Anschluss von ISDN-Te-
lefonen und ISDN-Telefonanlagen
RJ45-Buchse für den Anschluss an ein Mo-
dem oder einen Router für den Internetzu-
gang. Wird die Buchse nicht für den Internet-
zugang verwendet, dann kann sie als Giga-
bit-Ethernet-Buchse konfiguriert werden, für
den Anschluss von netzwerkfähigen Geräten.
anderen netzwerkfähigen Geräten wie Hubs
und Spielekonsolen
Buchse zum Anschluss des Steckernetzteils
USB-3.0-Buchse für den Anschluss von USB-
Geräten wie Drucker oder Speichermedien
