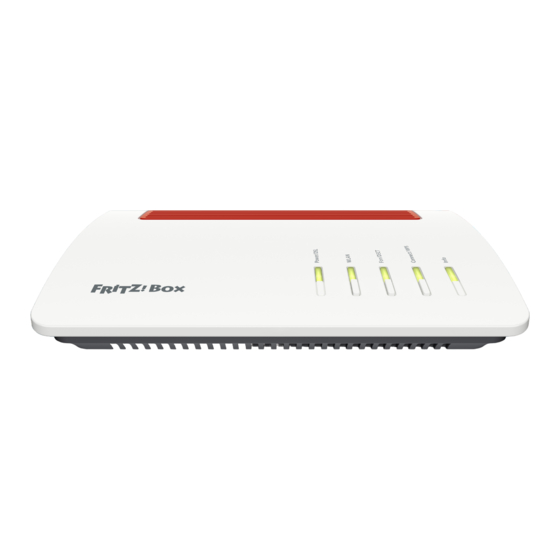

AVM Fritz!Box 7590 Installationsanleitung

Installationsanleitung
FRITZ!Box 7590 (DSL oder LWL über Konverter)
1. Internetverbindung herstellen
Abhängig von der Anschlussvariante führen Sie bitte die jeweiligen Schritte zur Verbindung der FRITZ!Box durch:
1.1. Anschluss über DSL mittels TAE-Dose (TAE = Telekommunikationsanschlusseinheit) oder
1.2. Anschluss über LWL mit einem Glasfaser-Konverter. Anschließend fahren Sie ab Punkt 2 fort.
1.1 Anschluss über DSL (TAE-Dose)
» Schließen Sie das graue DSL-Anschlusskabel an die Buchse DSL der FRITZ!Box an.
» Das andere Ende stecken Sie in die mit F beschriftete, mittlere Buchse der TAE-Dose.
» Zwischen FRITZ!Box und TAE-Dose dürfen keine weiteren Geräte, wie z. B. Splitter oder NTBA
angeschlossen werden.
1.2 Anschluss über LWL (Glasfaser-Konverter)
» Stecken Sie das eine Ende des Netzwerkkabels in den Glasfaser-Konverter.
» Das andere Ende verbinden Sie mit dem FRITZ!Box Anschluss WAN.
» Stellen Sie sicher, dass der Konverter mit Strom versorgt wird.
2. Anschluss der Stromversorgung
» Verbinden Sie nun das Netzteil mit der FRITZ!Box.
» Warten Sie, bis die Power/DSL-Lampe durchgängig leuchtet.
NetCom BW GmbH
Unterer Brühl 2 · 73479 Ellwangen
Telefon 0800 3629 264 · Telefax 0800 3629 274
E-Mail kundenmanagement@netcom-bw.de · www.netcom-bw.de
Verbindung mit dem DSL Anschluss herstellen
oder
Anschließen des Glasfaser-Konverters
Ein Unternehmen
der EnBW
TAE-Dose
Stand 09/2019
