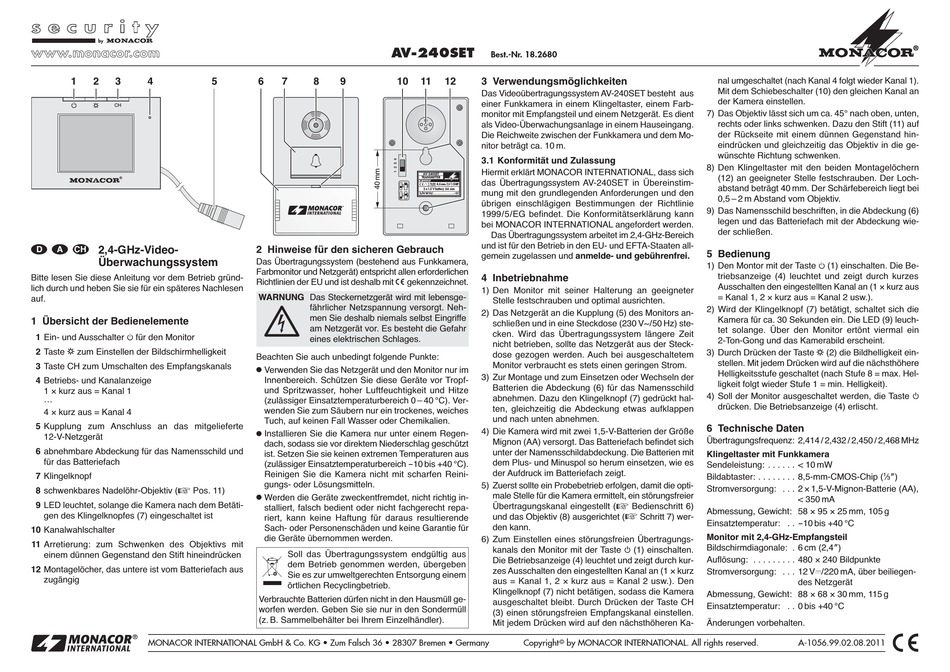

Monacor Security AV-240SET Anleitung

1 2 3 4
CH
®
D A CH 2,4-GHz-Video-
Überwachungssystem
Bitte lesen Sie diese Anleitung vor dem Betrieb gründ-
lich durch und heben Sie sie für ein späteres Nachlesen
auf.
1 Übersicht der Bedienelemente
1 Ein- und Ausschalter für den Monitor
2 Taste zum Einstellen der Bildschirmhelligkeit
3 Taste CH zum Umschalten des Empfangskanals
4 Betriebs- und Kanalanzeige
1 × kurz aus = Kanal 1
...
4 × kurz aus = Kanal 4
5 Kupplung zum Anschluss an das mitgelieferte
12-V-Netzgerät
6 abnehmbare Abdeckung für das Namensschild und
für das Batteriefach
7 Klingelknopf
8 schwenkbares Nadelöhr-Objektiv ( Pos. 11)
9 LED leuchtet, solange die Kamera nach dem Betäti-
gen des Klingelknopfes (7) eingeschaltet ist
10 Kanalwahlschalter
11 Arretierung: zum Schwenken des Objektivs mit
einem dünnen Gegenstand den Stift hineindrücken
12 Montagelöcher, das untere ist vom Batteriefach aus
zugängig
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
AV-240SET
5 6 7 8 9
2 Hinweise für den sicheren Gebrauch
Das Übertragungssystem (bestehend aus Funkkamera,
Farbmonitor und Netzgerät) entspricht allen erforderlichen
Richtlinien der EU und ist deshalb mit
WARNUNG Das Steckernetzgerät wird mit lebensge-
fährlicher Netzspannung versorgt. Neh-
men Sie deshalb niemals selbst Eingriffe
am Netzgerät vor. Es be steht die Gefahr
eines elektrischen Schlages.
Beachten Sie auch unbedingt folgende Punkte:
G
Verwenden Sie das Netzgerät und den Monitor nur im
Innenbereich. Schützen Sie diese Geräte vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C). Ver-
wenden Sie zum Säubern nur ein trockenes, weiches
Tuch, auf keinen Fall Wasser oder Chemikalien.
G
Installieren Sie die Kamera nur unter einem Regen-
dach, sodass sie vor direktem Niederschlag geschützt
ist. Setzen Sie sie keinen extremen Temperaturen aus
(zulässiger Einsatztemperaturbereich -10 bis +40 °C).
Reinigen Sie die Kamera nicht mit scharfen Reini-
gungs- oder Lösungsmitteln.
G
Werden die Geräte zweckentfremdet, nicht richtig in-
stalliert, falsch bedient oder nicht fachgerecht repa-
riert, kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie für
die Geräte übernommen werden.
Soll das Übertragungssystem endgültig aus
dem Betrieb genommen werden, übergeben
Sie es zur umweltgerechten Entsorgung einem
örtlichen Recyclingbetrieb.
Verbrauchte Batterien dürfen nicht in den Hausmüll ge-
worfen werden. Geben Sie sie nur in den Sondermüll
(z. B. Sammelbehälter bei Ihrem Einzelhändler).
Best.-Nr. 18.2680
10 11 12 3 Verwendungsmöglichkeiten
Das Videoübertragungssystem AV-240SET besteht aus
einer Funkkamera in einem Klingeltaster, einem Farb-
monitor mit Empfangsteil und einem Netzgerät. Es dient
als Video-Überwachungsanlage in einem Hauseingang.
Die Reichweite zwischen der Funkkamera und dem Mo-
nitor beträgt ca. 10 m.
3.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass sich
AV-240SET
TRANSMITTER
das Übertragungssystem AV-240SET in Übereinstim-
8.5 mm ( 1 / 3 " ) CHIP
2 x 1.5 V battery AA size
mung mit den grundlegenden Anforderungen und den
S/N W10/ . . . . . . . . . . . . . .- 01
übrigen einschlägigen Bestimmungen der Richtlinie
1999 / 5 / EG befindet. Die Konformitätserklärung kann
bei MONACOR INTERNATIONAL angefordert werden.
Das Übertragungssystem arbeitet im 2,4-GHz-Be reich
und ist für den Betrieb in den EU- und EFTA-Staaten all-
gemein zugelassen und anmelde- und gebührenfrei.
4 Inbetriebnahme
gekennzeichnet.
1) Den Monitor mit seiner Halterung an geeigneter
Stelle festschrauben und optimal ausrichten.
2) Das Netzgerät an die Kupplung (5) des Monitors an-
schließen und in eine Steckdose (230 V~ / 50 Hz) ste-
cken. Wird das Übertragungssystem längere Zeit
nicht betrieben, sollte das Netzgerät aus der Steck-
dose gezogen werden. Auch bei ausgeschaltetem
Monitor verbraucht es stets einen geringen Strom.
3) Zur Montage und zum Einsetzen oder Wechseln der
Batterien die Abdeckung (6) für das Namensschild
abnehmen. Dazu den Klingelknopf (7) gedrückt hal-
ten, gleichzeitig die Abdeckung etwas aufklappen
und nach unten abnehmen.
4) Die Kamera wird mit zwei 1,5-V-Batterien der Größe
Mignon (AA) versorgt. Das Batteriefach befindet sich
unter der Namensschildabdeckung. Die Batterien mit
dem Plus- und Minuspol so herum einsetzen, wie es
der Aufdruck im Batteriefach zeigt.
5) Zuerst sollte ein Probebetrieb erfolgen, damit die opti-
male Stelle für die Kamera ermittelt, ein störungsfreier
Übertragungskanal eingestellt (
und das Objektiv (8) ausgerichtet (
den kann.
6) Zum Einstellen eines störungsfreien Übertragungs-
kanals den Monitor mit der Taste
Die Betriebsanzeige (4) leuchtet und zeigt durch kur-
zes Ausschalten den eingestellten Kanal an (1 × kurz
aus = Kanal 1, 2 × kurz aus = Kanal 2 usw.). Den
Klingelknopf (7) nicht betätigen, sodass die Kamera
ausgeschaltet bleibt. Durch Drücken der Taste CH
(3) einen störungsfreien Empfangskanal einstellen.
Mit jedem Drücken wird auf den nächsthöheren Ka -
Copyright © by MONACOR INTERNATIONAL. All rights reserved.
nal umgeschaltet (nach Kanal 4 folgt wieder Kanal 1).
Mit dem Schiebeschalter (10) den gleichen Kanal an
der Kamera einstellen.
7) Das Objektiv lässt sich um ca. 45° nach oben, unten,
rechts oder links schwenken. Dazu den Stift (11) auf
der Rückseite mit einem dünnen Gegenstand hin -
eindrücken und gleichzeitig das Objektiv in die ge-
wünschte Richtung schwenken.
8) Den Klingeltaster mit den beiden Montagelöchern
(12) an geeigneter Stelle festschrauben. Der Loch-
abstand beträgt 40 mm. Der Schärfebereich liegt bei
0,5 – 2 m Abstand vom Objektiv.
9) Das Namensschild beschriften, in die Abdeckung (6)
legen und das Batteriefach mit der Abdeckung wie-
der schließen.
5 Bedienung
1) Den Montor mit der Taste
triebsanzeige (4) leuchtet und zeigt durch kurzes
Ausschalten den eingestellten Kanal an (1 × kurz aus
= Kanal 1, 2 × kurz aus = Kanal 2 usw.).
2) Wird der Klingelknopf (7) betätigt, schaltet sich die
Kamera für ca. 30 Sekunden ein. Die LED (9) leuch-
tet solange. Über den Monitor ertönt viermal ein
2-Ton-Gong und das Kamerabild erscheint.
3) Durch Drücken der Taste
stellen. Mit jedem Drücken wird auf die nächsthöhere
Helligkeitsstufe geschaltet (nach Stufe 8 = max. Hel-
ligkeit folgt wieder Stufe 1 = min. Helligkeit).
4) Soll der Monitor ausgeschaltet werden, die Taste
drücken. Die Betriebsanzeige (4) erlischt.
6 Technische Daten
Übertragungsfrequenz: 2,414 / 2,432 / 2,450 / 2,468 MHz
Klingeltaster mit Funkkamera
Sendeleistung: . . . . . . < 10 mW
Bildabtaster: . . . . . . . . 8,5-mm-CMOS-Chip (
Stromversorgung: . . . 2 × 1,5-V-Mignon-Batterie (AA),
Bedienschritt 6)
Abmessung, Gewicht: 58 × 95 × 25 mm, 105 g
Schritt 7) wer-
Einsatztemperatur: . . -10 bis +40 °C
Monitor mit 2,4-GHz-Empfangsteil
Bildschirmdiagonale: . 6 cm (2,4")
(1) einschalten.
Auflösung: . . . . . . . . . 480 × 240 Bildpunkte
Stromversorgung: . . . 12 V / 220 mA, über beiliegen-
Abmessung, Gewicht: 88 × 68 × 30 mm, 115 g
Einsatztemperatur: . . 0 bis +40 °C
Änderungen vorbehalten.
(1) einschalten. Die Be-
(2) die Bildhelligkeit ein-
1 ⁄ ")
3
< 350 mA
des Netzgerät
A-1056.99.02.08.2011
