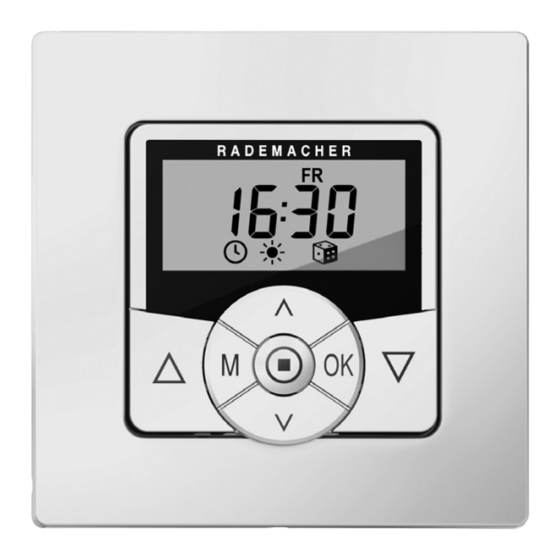

Troll Comfort DuoFern
DE
Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme
Artikel-Nr. 3650 05 72 (Ultraweiß) / 3650 05 82 (Aluminium)
Typ: 5665
VBD 580-3-1 (12.18)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER Troll Comfort DuoFern

Inhaltszusammenfassung für RADEMACHER Troll Comfort DuoFern

  • Seite 1 Troll Comfort DuoFern Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme Artikel-Nr. 3650 05 72 (Ultraweiß) / 3650 05 82 (Aluminium) Typ: 5665 VBD 580-3-1 (12.18)

  • Seite 2: Sehr Geehrte Kunden

    Sehr geehrte Kunden..mit dem Kauf des Troll Comfort DuoFern haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sehr geehrte Kunden............2 Diese Anleitung..............7 Anwendung dieser Anleitung ............7 Gefahrensymbole..............8 Gefahrenstufen und Signalwörter ..........8 Verwendete Darstellungen und Symbole ........9 Glossar - Begriffserklärung............10 Lieferumfang ................11 Gesamtansicht des Bedienteils..........12 Gesamtansicht des Installationsgehäuses ......14 Die elektrischen Anschlüsse ............15 Das Display und seine Symbole ..........
  • Seite 4 Inhalt 10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs .................39 11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen .........40 12. Erstinbetriebnahme mit dem Installationsassistenten ............42 13. Manuelle Bedienung ............45 14. Anfahren einer Zielposition ..........46 15. Wetterdaten aufrufen und anzeigen ........47 16.
  • Seite 5 Inhalt 25. Regenautomatik, Kurzbeschreibung .......78 25.1 Menü 8 - Die Regenautomatik einstellen ........ 79 26. Das Menü 9 - Systemeinstellungen........80 26.1 Menü 9.1 - Uhrzeit und Datum einstellen ....... 81 26.2 Menü 9.2 - Motor-Laufzeit einstellen ........82 26.3 Menü 9.3 - Lüftungsposition einstellen ........84 26.4 Menü...
  • Seite 6 Inhalt 29. Alle Einstellungen löschen, Software-Reset ....124 30. Einen Hardware-Reset durchführen .......125 31. Fehlermeldungen ...............126 32. Demontage .................127 33. Zeitzonentabelle ..............128 34. Vereinfachte EU-Konformitätserklärung .......130 35. Zubehör ................130 36. Garantiebedingungen............131...

  • Seite 7: Diese Anleitung

    1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Troll Comfort DuoFern. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.

  • Seite 8: Gefahrensymbole

    2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird.

  • Seite 9: Verwendete Darstellungen Und Symbole

    2.2 Verwendete Darstellungen und Symbole weitere nützliche Informationen Lesen Sie die zugehörige Anleitung Handlungsabläufe ◆ Aufzählungen oder a) Listen Im Display werden aktivierte Menüsym- bole und Einstellparameter blinkend dargestellt. Angaben zum Öffnen der Menüs und zu den Einstellungen finden Sie auf Seite 40.

  • Seite 10: Glossar - Begriffserklärung

    ◆ Deutsche Norm „Abdeckplatten für Installationsgeräte zum Einbau in Gerätedosen ... “ 2014/53/EU ◆ Europäische Funkanlagenrichtlinie ◆ Extra Low Voltage = Schutzkleinspannung DuoFern ◆ RADEMACHER Funk-System zur Steuerung kompatibler Produkte. HomePilot® ◆ Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte.

  • Seite 11: Lieferumfang

    3. Lieferumfang Lieferumfang 1 x Bedienteil (50 x 50 mm) 1 x Abdeckrahmen 1 x Installationsgehäuse 1 x Abstandshalter, siehe Seite 38 1 x Gebrauchsanleitung (ohne Abbildung) Vergleichen Sie nach dem Auspacken ..den Packungsinhalt mit diesen Angaben. Zubehör, optional erhältlich, siehe Seite 130 1 x Lichtsensor...

  • Seite 12: Gesamtansicht Des Bedienteils

    4. Gesamtansicht des Bedienteils Pos. Symbol Beschreibung Bedienteil Display Menü-Taste ◆ Das Hauptmenü öffnen ◆ Zurück zum letzten Menü bzw. zur Normalanzeige Einstelltasten ◆ Auswahl eines Menüs im Hauptmenü ◆ Einstellen der Parameter (mehr / weniger) kurzes oder langes Drücken = ●...
  • Seite 13 Gesamtansicht des Bedienteils Pos. Symbol Beschreibung OK-Taste ◆ Das ausgewählte Menü öffnen ◆ Einstellungen bestätigen und speichern ◆ Weiter zur nächsten Einstellung Die Bedientasten Auf / Ab ◆ Manuelle Bedienung SET-Stopp-Taste ◆ Manueller Stopp der Rollladenfahrt ◆ Einstellen (setzen) verschiedener Funktionen ◆...

  • Seite 14: Gesamtansicht Des Installationsgehäuses

    4.1 Gesamtansicht des Installationsgehäuses Pos. Symbol Beschreibung Installationsgehäuse Befestigungskrallen und -schrauben Anschlussklemmen Typenschild...

  • Seite 15: Die Elektrischen Anschlüsse

    4.2 Die elektrischen Anschlüsse Pos. Symbol Beschreibung E1 / E2 Externe Eingänge - optional Anschluss externer Signalgeber, z.B. Jalousieschal- ter / Externe Sensoren etc., siehe Seite 36 / 37 Beide Eingänge werden unabhängig voneinander konfiguriert, siehe Seite 99. L / N Spannungsversorgung - 230 V / 50 Hz Anschluss der Versorgungsspannung.

  • Seite 16: Das Display Und Seine Symbole

    4.3 Das Display und seine Symbole Symbol Beschreibung Wochentage MO ... SO Uhrzeit / Einstellparameter DuoFern Status Wetter-Information Schaltzeitprogramm Regenanzeige Offset (bei Astrozeit) OFFSET Einstellung Automatikbetrieb AUTO Postleitzahl Ist-Wert Fahrtrichtung (Auf/Ab) Automatikbetrieb aus...
  • Seite 17 Das Display und seine Symbole Symbol Beschreibung Schaltzeiten Abenddämmerungsautomatik Sonnenautomatik Morgendämmerungsautomatik Zufallsfunktion Windautomatik Regenautomatik Systemeinstellungen SOLL Soll-Wert Wendeautomatik Tipp-Betrieb Lichtfunktion NORMAL Schaltzeitmodi (NORMAL / ASTRO / SENSOR) Blockiererkennung Position (in Prozent) °C Temperatureinheit in Grad Celsius m / s Windgeschwindigkeit (Meter pro Sekunde) klx / lx Lichtintensität (klx = Kilolux / lx = Lux) Automatische Tastensperre...

  • Seite 18: Produktbeschreibung

    Bei Bedarf können anstelle eines Rohrmotors z.B. auch eine Lampe oder andere elektrische Verbraucher angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden. Der Troll Comfort DuoFern kann sowohl individuell vor Ort bedient als auch in einem DuoFern Netzwerk betrieben werden. DuoFern Empfänger (Aktoren) und Sender müssen mit dem DuoFern Netzwerk verbunden werden.
  • Seite 19 Internetseite: www.rademacher.de Externe Steuerung über zwei Eingänge E1 und E2 Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z. B. Jalousieschalter / externe Sensoren etc.), siehe Seite 36 / 37.

  • Seite 20: Beschreibung Der Sicherheitsfunktionen

    * nicht im Lieferumfang enthalten 5.1 Beschreibung der Sicherheitsfunktionen Blockiererkennung Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlast oder Blockierung abschalten, siehe Seite 89.

  • Seite 21: Funktionsübersicht

    5.2 Funktionsübersicht ◆ Display-Hintergrundbeleuchtung ◆ Installationsassistent für einfache Inbetriebnahme ◆ Einstellbare Blockiererkennung für mechanische Rohrmotoren ◆ Manuelle Bedienung vor Ort ◆ Direkte Einstellung und Anfahrt einer Zielposition ◆ Automatikbetrieb ein-/ausschalten ◆ Einfache Konfiguration durch menügeführte Bedienung ◆ Schaltzeiten ◆ Einstellbare Öffnungs- [ ] und Schließzeiten [ ] für Ihren Rollladen ◆...
  • Seite 22 Funktionsübersicht ◆ Tastensperre ◆ Jalousiemodus ◆ Wendeautomatik ◆ Tippbetrieb ◆ Einstellung der Laufzeit ◆ Windautomatik ◆ Regenautomatik ◆ Lichtfunktion (Steuerung von elektrischen Verbrauchern) ◆ Drehrichtungsumkehr ein-/ausschalten ◆ Automatische Sommer-/Winterzeitumstellung ◆ Dauerhafte Speicherung der Einstellungen ◆ Externe Steuerung über zwei konfigurierbare Eingänge E1 / E2 ◆...

  • Seite 23: Technische Daten

    230 V / 50 Hz 8 (4) A µ (Type 1B) Maximale Schaltleistung: Die falsche Verwendung kann zu Personen- oder Sachschaden führen. ◆ Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet. ◆ Verwenden Sie den Troll Comfort DuoFern nicht zur Freischaltung des angeschlossenen Verbrauchers.

  • Seite 24: Lichtempfindlichkeit

    Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW im Gebäude: ca. 30 m * im Freien: ca. 100 m Reichweite: * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Außenmaße (B x H x T) 50 x 50 x 12 mm Bedienteil [ 1 ]: nach DIN 49075...

  • Seite 25: Werkseinstellungen

    6.1 Werkseinstellungen Werkseinstellungen Automatikbetrieb: On (Ein) Schaltzeiten: On (Ein) Datum: 01.07.2018 Uhrzeit: 12:00 Auf-Zeit und Modus: 7:00 Uhr / NORMAL Ab-Zeit und Modus: 20:00 Uhr / NORMAL Zufallsfunktion: OFF (Aus) Sonnenautomatik: OFF (Aus) Motor-Laufzeit (2 - 255 Sek.): 150 Sekunden Lüftungsposition (1 - 99 %): OFF (Aus) / 80 % Postleitzahl:...
  • Seite 26 Werkseinstellungen Werkseinstellungen Standard Lamellenposition: (0 - 100% ) Automatisches Wenden nach einem On (Ein) manuellen Stopp in Richtung „Ab“ Automatisches Wenden in OFF (Aus) Sonnenposition: Automatisches Wenden in OFF (Aus) Lüftungsposition: Automatisches Wenden nach On (Ein) Anfahren einer Zielposition: Motor Totzeit: OFF (Aus) / 0 ms (0 ms / 160 ms / 480 ms) Automatische Sommer- /...

  • Seite 27: Verhalten Bei Netzausfall

    Gangreserve (ca. 8 Stunden) Bei einem Netzausfall blinkt die aktuelle Uhrzeit ca. 5 Minuten lang und der Troll Comfort DuoFern wechselt in die Gangreserve. Uhrzeit und Datum nach einem Netzausfall Die Gangreserve beträgt ca. 8 Stunden. Wird diese Zeit überschritten, gehen Uhrzeit und Datum verloren und müssen neu eingestellt werden,...

  • Seite 28: Sicherheitshinweise

    Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den Troll Comfort DuoFern auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen, siehe Seite 132.

  • Seite 29: Bestimmungsgemäße Verwendung

    Einsatzbedingungen ◆ Der Rohrmotor muss über mechanische oder elektronische Endlagenschalter verfügen. ◆ Betreiben Sie den Troll Comfort DuoFern nur in trockenen Räumen ◆ Für den elektrischen Anschluss vor Ort muss ein 230 V/50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein ◆...

  • Seite 30: Nicht Bestimmungsgemäßer Gebrauch

    7.2 Nicht bestimmungsgemäßer Gebrauch Die Verwendung des Troll Comfort DuoFern für einen anderen als die zuvor genannten Anwendungsbereiche ist nicht zulässig. Die falsche Verwendung kann zu Personen- oder Sachschaden führen. ◆ Verwenden Sie den Troll Comfort DuoFern nicht zur Freischaltung der angeschlossenen Verbraucher.

  • Seite 31: Sicherheitshinweise Zum Elektrischen Anschluss

    Wiedereinschalten. ◆ Prüfen Sie die Anlage auf Spannungsfreiheit. WARNUNG! Die Überlastung des Troll Comfort DuoFern kann zur Gefährdung von Personen und zur Zerstörung des Gerätes führen (Kurzschluss). Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, siehe Seite 23.
  • Seite 32 Die Verwendung eines falschen Installationsgehäuses kann zur Ge- fährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie ausschließlich das beiliegende Installationsgehäuse zum Anschluss und zur Montage des Troll Comfort DuoFern. ◆ Installationsgehäuse anderer RADEMACHER Produkte z. B. anderer Troll-Steuerungen sind nicht kompatibel. WARNUNG! Der Anschluss einer zweiten Phase an E1 oder E2 führt zur Zerstö-...

  • Seite 33: Wichtige Hinweise Vor Dem Elektrischen Anschluss Und Vor Der Montage

    Funktion der Eingänge E1 und E2 Beide Eingänge können unabhängig voneinander konfiguriert werden. Je nach Verwendungszweck und angeschlossenem Signalgeber können Sie im Menü 9.8.6 die Funktion der Eingänge einstellen, siehe Seite 99. Anschluss- und Schaltungsbeispiele finden Sie auf unserer Internetseite: www.rademacher.de...
  • Seite 34 E1 oder E2 (z.B. Jalousietaster / externe Sensoren etc.) Die maximale Leitungslänge zum Anschluss externer Signalgeber an E1 / E2 darf maximal 15 Meter betragen. Montagematerial Der Troll Comfort DuoFern ist zur Unterputzmontage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose. Abisolierlänge 6 mm Alle Adern müssen auf 6 mm abisoliert werden.

  • Seite 35: Elektrischer Anschluss

    8.2 Elektrischer Anschluss Schalten Sie das Netz stromlos und prüfen Sie, ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß den Anschlussplänen auf den folgenden Seiten an. Nach dem elektrischen Anschluss erfolgt die Montage des Troll Comfort DuoFern in die Unterputzdose, siehe Seite 38.

  • Seite 36: Anschluss Eines Rohrmotors

    8.3 Anschluss eines Rohrmotors MOTOR Troll Comfort DuoFern 230 V / 50 Hz Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf...

  • Seite 37: Anschluss Einer Lampe

    8.4 Anschluss einer Lampe Troll Comfort DuoFern 230 V / 50 Hz Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf Bei Bedarf kann statt eines Rohrmotors, z. B. auch eine Gartenlampe (oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden, siehe Seite103, Menü...

  • Seite 38: Montage Nach Dem Elektrischen Anschluss

    9. Montage nach dem elektrischen Anschluss Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixie- ren Sie es mit den Schrauben der Befestigungskrallen. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein. Schalten Sie die Netzspannung wieder ein.

  • Seite 39: Kurzbeschreibung Der Normalanzeige Und Des Hauptmenüs

    10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) ◆ Anzeige des aktuellen Wochentags und der Uhrzeit. ◆ Anzeige der aktivierten Funktionen. ◆ Die manuelle Bedienung des Troll Comfort DuoFern ist nur in der Normalanzeige möglich. Das Hauptmenü Menünummer Funktionen / Menüs ◆...

  • Seite 40: Einführung Zum Öffnen Der Menüs Und Zur Einstellung Der Funktionen

    11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Öffnen Sie das Hauptmenü. Durch Drücken der Menü-Taste in der Normal- anzeige öffnet sich das Hauptmenü. Wählen Sie das gewünschte Menü bzw. die Menünummer aus. Das ausgewählte Menü wird durch ein blinken- des Symbol angezeigt.
  • Seite 41 11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Jede Einstellung muss mit der OK-Taste bestätigt werden. Durch die Bestätigung gelangen Sie zur nächs- ten Einstellung oder zurück zum Menü. Zurück zur Normalanzeige. Beispiel Durch kurzes Drücken der Menü-Taste gelangt man einen Menüschritt zurück.

  • Seite 42: Erstinbetriebnahme Mit Dem Installationsassistenten

    Den Installationsassistenten verlassen Drücken Sie die M-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen. Betriebsbereitschaft Nach Abschluss der Einstellungen ist der Troll Comfort DuoFern be- triebsbereit. Nach dem Einschalten der Netzspannung erscheint der Installationsassistent. Die Ziffern blinken.
  • Seite 43 12. Erstinbetriebnahme mit dem Installationsassistenten Die Öffnungszeit [ ] einstellen und bestätigen. Voreinstellung: MO...SO Die Öffnungszeit gilt für die ganze Woche. Bei Bedarf können Sie später im Menü 9.5 zwi- schen drei Schaltzteitprogrammen auswählen, siehe Seite 87. Den Schaltzeitmodus für die Öffnungszeit [ ] einstellen.
  • Seite 44 Die Einstellungen bestätigen. Nach der letzten Einstellung erscheint die Normalanzeige, siehe Beispiel. Der Troll Comfort DuoFern ist jetzt betriebs- bereit. Es besteht die Möglichkeit einzelne Schaltzeiten zu deakti- vieren. Dazu kann nach dem Wert [ 23:59 ] der Wert [ OFF ]...

  • Seite 45: Manuelle Bedienung

    13. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen. Beispiel zur manuellen Steuerung eines Rollladens Den Rollladen öffnen. Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt. oder Den Rollladen zwischenzeitlich stoppen.

  • Seite 46: Anfahren Einer Zielposition

    14. Anfahren einer Zielposition Bei Bedarf können Sie eine beliebige Zielposition für Ihren Rollladen eingeben und diese dann direkt anfahren. Das Anfahren der Zielposi- tion und das Stoppen des Rollladens erfolgt automatisch. Automatisches Anfahren nach ca. zwei Sekunden Die Fahrt zur eingestellten Zielposition beginnt automatisch, wenn ca. zwei Sekunden lang keine Taste gedrückt wurde.

  • Seite 47: Wetterdaten Aufrufen Und Anzeigen

    15. Wetterdaten aufrufen und anzeigen Der Troll Comfort DuoFern kann Wetterdaten (Temperatur, Helligkeit, Windstärke, Regen) eines DuoFern Umweltsensors empfangen und an- zeigen. Eine Anmeldung des DuoFern Umweltsensors am Troll Comfort DuoFern ist nicht erforderlich. Umweltsensoren aktualisieren ca. alle 5 Minuten die Wetterdaten, daher kann es ein paar Minuten dauern, bis die Wetterdaten angezeigt werden.

  • Seite 48: Helligkeit

    15. Wetterdaten aufrufen und anzeigen Sobald ein Umweltsensor erkannt wird, erscheint das entsprechende Symbol in der Anzeige. Durch kurzes Drücken der SET-Taste werden die ersten Wetterdaten angezeigt. Mit den Einstelltasten können Sie alle verfüg- baren Wetterdaten aufrufen, s. Beispiele. Temperatur und Regen Helligkeit 0 - 999 Lux = lx 1 - 150 kilo lux = klx...

  • Seite 49: Menüübersicht

    16. Menüübersicht Hauptmenü Symbol Menü Seite AUTO Automatikbetrieb ..........51 Schaltzeiten ............52 Abenddämmerungsautomatik ......65 Sonnenautomatik ..........69 Morgendämmerungsautomatik ......73 Zufallsfunktion ..........75 Windautomatik ..........76 Regenautomatik ..........78 Systemeinstellungen ......... 80 Uhrzeit und Datum ..........81 Motor Laufzeit ........... 82 Lüftungsposition ..........
  • Seite 50 16. Menüübersicht Geräteeinstellungen .......... 94 9.8.1 Automatische Sommer-/ Winterzeitumstellung ........95 9.8.2 Displaykontrast ..........96 9.8.3 Displaybeleuchtung ........... 96 9.8.4 Uhr-Modus ............97 9.8.5 Tastensperre ............. 98 9.8.6 Eingänge E1/E2 ..........99 9.8.7 Drehrichtungsumkehr ........101 9.8.8 Lichtfunktion ........... 103 9.8.9 Endpunkte ............

  • Seite 51: Menü 1 - Automatikbetrieb Ein-/Ausschalten

    17. Menü 1 - Automatikbetrieb ein-/ausschalten AUTO Automatikbetrieb ein (Symbol in der Normalanzeige) ◆ Alle eingestellten Automatikfunktionen sind aktiv ◆ Im Automatikbetrieb ist eine manuelle Bedienung möglich Automatikbetrieb aus (Symbol in der Normalanzeige) ◆ Alle Automatikfunktionen sind deaktiviert ◆ In der Normalanzeige sind alle Automatiksymbole deaktiviert ◆...

  • Seite 52: Schaltzeiten (Öffnungs- Und Schließzeiten) [ / ], Kurzbeschreibung

    18. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit auto- matisch öffnet oder schließt, können Sie am Troll Comfort DuoFern Öffnungs- [ ] und Schließzeiten [ ] einstellen. Dazu stehen Ihnen im Menü 9.5 drei Schaltzeitprogramme zur Verfügung, siehe Seite 87:...
  • Seite 53 18. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung Anwendungsbeispiel für eine zweite Schaltzeit Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung eines Kinderzimmers über die Mittagszeit verwenden: ◆ Die erste Öffnungszeit wurde um 8:00 Uhr eingestellt. ◆ Der Rollladen öffnet sich um 8:00 Uhr ◆...
  • Seite 54 18. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung ◆ ASTRO Berechnung der jeweiligen Schaltzeit durch ein Astro- programm Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft. Verknüpfung mit der Öffnungszeit [ ] ●...
  • Seite 55 18. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung ◆ SENSOR (nur für Schließzeiten [ ] ) Die Schließzeit wird, abhängig von der Helligkeit, durch einen Lichtsensor gesteuert. Zusätzlich wird der gemessene Dämmerungswert mit der vorher eingestellten Schließzeit verknüpft. Die eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“...

  • Seite 56: Menü 2 - Öffnungs- Und Schließzeiten) [ / ] Einstellen

    18.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Soll die Art des Schaltzeitprogramms (Wochenschaltzeiten, Werktags- / Wochenendschaltzeiten oder Einzeltagesschaltzeiten) nicht geändert werden, beginnen Sie direkt mit Punkt 2. Möchten Sie die Art des Schaltzeitprogramms ändern, öffnen Sie zuerst das Menü...
  • Seite 57 18.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und Schließzeit [ / ] als Wochenschaltzeiten. Die Schaltzeiten einschalten und bestätigen. On = Schaltzeiten ein Off = Schaltzeiten aus Eine Öffnungszeit [ ] einstellen und bestätigen.
  • Seite 58 18.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Die Schließzeit [ ] einstellen und bestätigen. > Den Schaltzeitmodus für die Schließzeit [ ] einstellen. Schaltzeitmodus, siehe Seite 53 ◆ NORMAL Der Rollladen fährt zur eingestellten Schließzeit nach unten. ◆...
  • Seite 59 18.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Hinweis zum Schaltzeitmodus [ ASTRO ] Ist [ ASTRO ] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von –60 bis +60 Minuten an die per- sönlichen Wünsche angepasst werden. ◆...

  • Seite 60: Einen Lokalen Lichtsensor Anschließen

    Abhängigkeit von der Helligkeit gesteuert werden soll, müssen Sie den optional erhältlichen RADEMACHER Lichtsensor am Troll Comfort DuoFern anschließen. Soll der Troll Comfort DuoFern im DuoFern Netzwerk auf Schaltbefehle einer zentralen Sonnensteuerung (z. B. eines DuoFern Funk-Sonnen- sensors) reagieren, ist der Anschluss des lokalen Lichtsensors nicht...

  • Seite 61: Lichtsensoranschluss Bei Verwendung Des Mitgelieferten Abdeckrahmens

    19.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens Abdeckrahmen Stecker der Sensorleitung Bedienteil Kabeldurchführung Das Bedienteil vorsichtig vom Installationsgehäuse abziehen. Den Stecker des Lichtsensorkabels * auf der Rückseite des Bedienteils in die Anschlussbuchse stecken. Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens legen und nach außen führen.

  • Seite 62: Lichtsensoranschluss Bei Verwendung Eines Abdeckrahmens Anderer Hersteller

    19.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller Rasthaken Das Bedienteil vorsichtig vom Installationsgehäuse abziehen. Den Stecker des Lichtsensors auf der Rückseite des Bedienteils in die Anschlussbuchse stecken. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen. Mit Hilfe eines runden Gegenstandes (z. B. mit einer 50 Cent Münze) kann die Sensorleitung unter den Rasthaken gedrückt werden.
  • Seite 63 19.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller Falls die Kabeldurchführung des Bedienteils durch den Abdeckrahmen verdeckt wird, müssen Sie zusätzlich den beiliegenden Abstandshalter auf die Rückseite des Bedienteils aufstecken. Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * erforderlich. * nicht im Lieferumfang enthalten Zwischenrahmen * Abstandshalter...

  • Seite 64: Den Lichtsensor Demontieren

    19.3 Den Lichtsensor demontieren Ziehen Sie das Bedienteil vorsichtig vom Installationsgehäuse ab. Falls das Sensorkabel am Rasthaken des Bedienteils fixiert wurde, müs- sen Sie es z. B. mit einer 50 Cent Münze lösen. Den Stecker des Lichtsensors aus der Anschlussbuchse ziehen. Das Bedienteil wieder auf das Installationsgehäuse stecken.

  • Seite 65: Abenddämmerungsautomatik, Kurzbeschreibung

    20. Abenddämmerungsautomatik, Kurzbeschreibung Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition. Sie können zwischen zwei Abenddämmerungsfunktionen wählen: ◆ Abenddämmerungsautomatik mit Astroprogramm = Schaltzeitmodus [ ASTRO ] ◆ Abenddämmerungsautomatik mit Lichtsensor = Schaltzeitmodus [ SENSOR ] Abenddämmerungsautomatik mit Astroprogramm Die Dämmerungszeit wird abhängig vom...
  • Seite 66 20. Abenddämmerungsautomatik, Kurzbeschreibung Abenddämmerungsautomatik mit angeschlossenem Lichtsensor Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. 10 Sekunden bis zum unteren Endanschlag oder bis zur ein- gestellten Lüftungsposition. Der Rollladen öffnet sich erst wieder bei Erreichen der Montage des Licht- eingestellten Öffnungszeit oder nach manu- sensors, siehe ellem Auf-Befehl.

  • Seite 67: Menü 3 - Die Abenddämmerungsautomatik Anpassen

    20.1 Menü 3 - Die Abenddämmerungsautomatik anpassen Das Menü 3 öffnen. Die Abenddämmerungsautomatik in Abhängigkeit vom ausgewählten Schaltzeitmodus [ NORMAL / ASTRO oder SENSOR ] anpassen: NORMAL In diesem Schaltzeitmodus keine Anpassung möglich. Zurück zum Hauptmenü. ASTRO > Einstellen des Offset. Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.
  • Seite 68 20.1. Menü 3 - Die Abenddämmerungsautomatik anpassen SENSOR Anpassung des Dämmerungsgrenzwertes im Schaltzeitmodus [ SENSOR ]. Wird der Grenzwert durch die Dämmerung unterschritten, schließt sich der Rollladen. IST - Wert Aktuell gemessene Helligkeit (z. B. 12). = zu hell SOLL - Wert Einstellbarer Grenzwert 01 = sehr dunkel, ca.

  • Seite 69: Sonnenautomatik, Kurzbeschreibung

    Steuerung Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem Troll Comfort DuoFern verbunden. Falls Sie externe Sonnensensoren (wie z.B. den DuoFern Sonnensensor oder den DuoFern Umweltsensor in Verbindung mit dem HomePilot®) oder den Troll Comfort DuoFern selbst als zentrale Sonnensteuerung für weitere DuoFern Geräte nutzen, lesen Sie bitte weiter auf Seite 116.
  • Seite 70 21. Sonnenautomatik, Kurzbeschreibung Automatisches Öffnen Fällt die Helligkeit unter den eingestellten Grenzwert, fährt der Rollladen bis zum obe- ren Endpunkt zurück. Bei wechselnden Wetterbedingungen können die zuvor genannten Verzögerungszeiten überschritten werden. Die Sonnenautomatik wird nach den folgenden Ereignissen beendet und gegebenenfalls neu gestartet: ◆...

  • Seite 71: Menü 4 - Die Sonnenautomatik Einstellen

    21.1 Menü 4 - Die Sonnenautomatik einstellen Das Menü 4 öffnen. Die Sonnenautomatik einschalten und bestätigen. On = Sonnenautomatik ein Off = Sonnenautomatik aus Anpassung des lokalen Sonnengrenz- wertes. Den lokalen Sonnengrenzwert einstellen: IST - Wert Aktuell gemessene Helligkeit (z. B. 31). = zu dunkel SOLL - Wert Einstellbarer Grenzwert:...
  • Seite 72 21.1 Menü 4 - Die Sonnenautomatik einstellen Sonnenposition bei aktivierter Wendeautomatik Falls Sie im Menü 9.7 die Wendeautomatik aktiviert haben, müssen Sie am Troll Comfort DuoFern eine beliebige Sonnenposition manuell festlegen, bis zu der sich Ihr Rollladen bei aktiver Sonnenautomatik absenken soll.

  • Seite 73: Morgendämmerungsautomatik, Kurzbeschreibung

    22. Morgendämmerungsautomatik, Kurzbeschreibung Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt. Bei der Einstellung der Öffnungszeiten [ ] können diese mit ei- nem Schaltzeitmodus verknüpft werden, siehe Seite 53. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ ASTRO ] kann die berechnete Morgendämmerung entsprechend angepasst werden.

  • Seite 74: Menü 5 - Die Morgendämmerungszeit Anpassen

    22.1 Menü 5 - Die Morgendämmerungszeit anpassen Das Menü 5 öffnen. Anpassen der Morgendämmerungszeit in Abhängigkeit vom ausge- wählten Schaltzeitmodus: NORMAL In diesem Schaltzeitmodus keine Anpassung möglich. Zurück zum Hauptmenü. ASTRO > Einstellen des Offset. Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

  • Seite 75: Menü 6 - Die Zufallsfunktion Einstellen

    23. Menü 6 - Die Zufallsfunktion einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der einge- stellten Schaltzeiten von 0 bis 30 Minuten. Die Zufallsfunktion wird ausgeführt für: Alle automatischen Öffnungs- und Schließzeiten. Beachten Sie das Würfelsymbol in der Normalanzeige Bei aktiver Zufallsfunktion blinkt das Würfelsymbol in der Normalanzeige, während der Fahrbefehl entsprechend verzögert wird.

  • Seite 76: Windautomatik, Kurzbeschreibung

    24. Windautomatik, Kurzbeschreibung Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Jalousie wetterabhängig steuern. Sobald ein externer Signalgeber „Wind“ erkennt, kann er das Steuer- signal im DuoFern Netzwerk oder über einen entsprechend konfigu- rierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

  • Seite 77: Menü 7 - Die Windautomatik Einstellen

    24.1 Menü 7 - Die Windautomatik einstellen ACHTUNG! Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei Windstille vorgenommen werden. Das Menü 7 öffnen. Die gewünschte Einstellung wählen und bestätigen. On = Windautomatik ein Off = Windautomatik aus Die Drehrichtung bei Wind einstellen und bestätigen.

  • Seite 78: Regenautomatik, Kurzbeschreibung

    25. Regenautomatik, Kurzbeschreibung Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Markise wetterabhängig steuern. Sobald ein externer Signalgeber „Regen“ erkennt, kann er das Steuersignal im DuoFern Netzwerk oder über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

  • Seite 79: Menü 8 - Die Regenautomatik Einstellen

    25.1 Menü 8 - Die Regenautomatik einstellen ACHTUNG! Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei trockenem Wetter vorgenommen werden. Das Menü 8 öffnen. Die gewünschte Einstellung wählen und bestätigen. On = Regenautomatik ein Off = Regenautomatik aus Die Drehrichtung bei Wind einstellen und bestätigen.

  • Seite 80: Das Menü 9 - Systemeinstellungen

    26. Das Menü 9 - Systemeinstellungen In diesem Menü können weitere Geräte- und Systemeinstellungen vor- genommen werden, um den Troll Comfort DuoFern an die individuellen Wünsche anzupassen. Die DuoFern Einstellungen im Menü 9.9 werden ab Seite 109 getrennt vorgestellt und beschrieben.

  • Seite 81: Menü 9.1 - Uhrzeit Und Datum Einstellen

    26.1 Menü 9.1 - Uhrzeit und Datum einstellen Das Menü 9.1 öffnen. Die gewünschten Einstellungen durchführen und bestätigen. Einstellreihenfolge: Uhrzeit Datum Tag.Monat Jahr 2000 bis 2099...

  • Seite 82: Menü 9.2 - Motor-Laufzeit Einstellen

    Seite 92). ◆ Eine beliebige Zielposition eingestellt und angefahren werden soll, siehe Seite 46. Die Laufzeit kann direkt mit dem Troll Comfort DuoFern erfasst oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden. Hinweise zur Messung und Laufzeiteinstellung: ◆...
  • Seite 83 26.2 Menü 9.2 - Motor-Laufzeit einstellen Das Menü 9.2 öffnen. Die Laufzeit direkt mit dem Troll Comfort DuoFern messen: Die Taste solange drücken, bis der Rollladen am unteren Endpunkt stoppt. Die Taste solange drücken, bis der Rollladen am oberen Endpunkt stoppt und anschlie- ßend wieder loslassen.

  • Seite 84: Menü 9.3 - Lüftungsposition Einstellen

    26.3 Menü 9.3 - Lüftungsposition einstellen Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebige Position (z. B. als Lüftungsposition) festlegen. Beim automatischen Schließen hält der Rollladen an der Lüftungs- position an, kann aber danach manuell ganz geschlossen werden.
  • Seite 85 26.3 Menü 9.3 - Lüftungsposition einstellen Danach den Rollladen in die gewünschte Position fahren. oder Die gewünschte Lüftungsposition manuell eingeben. Wert = Rollladenposition = vollständig geöffnet 100 % = vollständig geschlossen Wird durch das Anfahren die Position 0 % oder 100 % eingestellt, wird die Lüftungsposition abgeschaltet.

  • Seite 86: Menü 9.4 - Postleitzahl (Plz) Einstellen

    Postleitzahl eingeben oder die gewünschte internationale Zeitzone, einstellen. Zeitzonentabelle, siehe Seite 128. 34 = Werkseinstellung Sollte der Troll Comfort DuoFern nicht in Deutschland ein- gesetzt werden, kann es erforderlich sein, die automati- sche Sommer- /Winterzeitumstellung abzuschalten. Siehe dazu Seite 95 „Automatische Sommer-/Winterzeitum-...

  • Seite 87: Menü 9.5 - Das Schaltzeitprogramm Einstellen

    26.5 Menü 9.5 - Das Schaltzeitprogramm einstellen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü Es stehen drei Schaltzeitprogramme zur Verfügung: [ 1 ] Wochenschaltzeiten (Werkseinstellung) [ / ] Die Schaltzeiten gelten von (MO ..
  • Seite 88 26.5 Menü 9.5 - Das Schaltzeitprogramm einstellen Das Menü 9.5 öffnen. Das gewünschte Wochenprogramm auswählen und bestätigen. Die Anzahl der Schaltzeitblöcke einstellen und bestätigen. n1 = Ein Schaltzeitblock ist aktiv * n2 = Zwei Schaltzeitblöcke sind aktiv empfohlene Einstellung [ / ] Die Einstellung der Schaltzeiten erfolgt im Menü...

  • Seite 89: Menü 9.6 - Die Blockiererkennung Einstellen

    26.6 Menü 9.6 - Die Blockiererkennung einstellen Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Moto- ren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung ab- schalten. Der Rollladenbehang wird so vor Beschädigungen geschützt.
  • Seite 90 26.6 Menü 9.6 - Die Blockiererkennung einstellen Ø Motortypen | Leistung 1 06 | 35 mm | 6 Nm 1 10 | 35 mm | bis 10 Nm 2 10 | 45 mm | bis 10 Nm 2 20 | 45 mm | bis 20 Nm 2 30 | 45 mm...

  • Seite 91: Blockiererkennung

    26.6 Menü 9.6 - Die Blockiererkennung einstellen Automatisches Reversieren bei einer Blockierung Der Motor fährt nach einer erkannten Blockade direkt für ca. 2 Sekun- den in die Gegenrichtung, um den Rollladen zu entlasten. Weitere Hinweise zur Blockiererkennung: ◆ Bei längeren Anschlussleitungen (>5 m) ist es möglich, dass die Blockiererkennung durch Störeinflüsse nicht richtig arbeiten kann.

  • Seite 92: Menü 9.7 - Den Jalousiemodus Einstellen

    26.7 Menü 9.7 - Den Jalousiemodus einstellen Mit Hilfe dieser Funktion kann der Troll Comfort DuoFern zur Steuerung einer Jalousie verwendet werden. Folgende Einstellungen sind möglich: ◆ Tipp-Betrieb ◆ Wendeautomatik ◆ Wendezeit Weitere Jalousiefunktionen können z. B. mit einem HomePilot®...
  • Seite 93 26.7 Menü 9.7 - Den Jalousiemodus einstellen Das Menü 9.7 öffnen. Den Tippbetrieb ein- oder ausschalten und bestätigen. On = Tippbetrieb ein Off = Tippbetrieb aus Die Wendeautomatik ein- oder ausschalten und bestätigen. On = Wendeautomatik ein * Off = Wendeautomatik aus ** Weiter mit Punkt 4.

  • Seite 94: Menü 9.8 - Geräteeinstellungen

    27. Menü 9.8 - Geräteeinstellungen Menü 9.8 - Geräteeinstellungen Symbol Menü Seite 9.8.1 Automatische Sommer-/ Winterzeitumstellung ........95 9.8.2 Displaykontrast ..........96 9.8.3 Displaybeleuchtung ........... 96 9.8.4 Uhr-Modus ............97 9.8.5 Tastensperre ............. 98 9.8.6 Eingänge E1/E2 ..........99 9.8.7 Drehrichtungsumkehr ........

  • Seite 95: Menü 9.8.1 - Die Automatische Sommer-/ Winterzeit Ein-/Ausschalten

    27.1 Menü 9.8.1 - Die automatische Sommer-/ Winterzeit ein-/ausschalten Der Troll Comfort DuoFern verfügt über eine automatische Sommer-/ Winterzeitumstellung. Sommerzeit Die Zeitumstellung zur Sommerzeit erfolgt am letzten Sonntag im März. Um 2:00 Uhr wird die Uhr um eine Stunde vorgestellt.

  • Seite 96: Menü 9.8.2 - Den Displaykontrast Einstellen

    27.2 Menü 9.8.2 - Den Displaykontrast einstellen Das Menü 9.8.2 öffnen. Den gewünschten Kontrast einstellen und bestätigen. 1 = niedriger Kontrast 10 = hoher Kontrast 27.3 Menü 9.8.3 - Die permanente Displaybeleuchtung einstellen Beim Drücken einer Bedientaste wird die Hintergrundbeleuchtung im Display eingeschaltet und nach einer festgelegten Zeit ausgeschaltet.

  • Seite 97: Menü 9.8.3 - Den Uhr-Modus Einstellen

    27.4 Menü 9.8.3 - Den Uhr-Modus einstellen In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzver- sorgung) für die interne Uhr umstellen. Das Menü 9.8.3 öffnen. Den gewünschten Uhrmodus einstellen und bestätigen. 1 = 50 Hz-Betrieb (Werkseinstellung) z. B. in Europa 2 = 60 Hz-Betrieb z.

  • Seite 98: Menü 9.8.5 - Die Tastensperre Ein- / Ausschalten

    Die Tastensperre in der Normalanzeige vor Ablauf des Zeitlimits manuell aktivieren 4 Sek. 4 Sekunden lang drücken, falls Sie die auto- matische Tastensperre vor Ablauf der zwei Minuten aktivieren möchten. Die manuelle Bedienung des Troll Comfort DuoFern ist auch bei aktiver Tastensperre möglich.

  • Seite 99: Menü 9.8.6 - Die Eingänge E1/E2 Konfigurieren

    27.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren Externe Steuerung über zwei Eingänge E1 und E2 Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z. B. Jalousieschalter / externe Sensoren etc.).
  • Seite 100 27.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren Das Menü 9.8.6 öffnen. Die Funktion für den Eingang 1 (E1) einstellen und bestätigen. Die Funktion für den Eingang 2 (E1) einstellen und bestätigen. Anwendungsbeispiele für die Eingänge E1 / E2 finden Sie auf unserer Internetseite: www.rademacher.de...

  • Seite 101: Menü 9.8.7 - Die Drehrichtungsumkehr Ein-/Ausschalten

    DuoFern Geräte umkehren. Das Menü 9.8.7 öffnen. Das Gerät auswählen, an dem die Drehrich- tungsumkehr vorgenommen werden soll. Troll Comfort DuoFern (dieses Gerät) 2 bis n = Alle angemeldeten Geräte in der Reihenfolge der Anmeldung Batteriebetriebene Geräte wie z.B. DuoFern Handsender werden nicht aufgelistet.
  • Seite 102 27.7 Menü 9.8.7 - Die Drehrichtungsumkehr ein-/ausschalten Im Display erscheinen abwechselnd diese beiden Anzeigen. Die Drehrichtung oder Schaltreihenfolge des ausgewählten Gerätes kurz prüfen. > Die Drehrichtung oder Schaltreihenfolge bei Bedarf wechseln und bestätigen. Nach erfolgreicher Drehrichtungsumkehr blinkt SEt im Display. Fehleranzeige falls ein ausgewähltes Gerät per Funk nicht erreichbar ist.

  • Seite 103: Menü 9.8.8 - Lichtfunktion Einstellen

    Bei aktivierter Lichtfunktion ändert sich die Funktion des Troll Comfort DuoFern grundlegend. Da statt eines Motors eine Lampe (oder ein anderer elektrischer Verbraucher) gesteuert wird, haben die folgenden motorspezifischen Funktionen des Troll Comfort DuoFern keine Bedeutung bzw. keine Funktion mehr: ◆ Laufzeit ◆ Endpunkteinstellung ◆...
  • Seite 104 27.8 Menü 9.8.8 - Lichtfunktion einstellen Funktionsvergleich zwischen Licht- und Gerätemodus Lichtfunktion Off Lichtfunktion On Licht- Geräte- Kommando / Rohrmotor- modus modus Signal Modus Drehrichtungs- Drehrichtungs- umkehr = Off umkehr = On Stopp Abend- dämmerung Morgen- dämmerung keine Sonne Funktion...
  • Seite 105 27.8 Menü 9.8.8 - Lichtfunktion einstellen Das Menü 9.8.8 öffnen. Die Lichtfunktion ein- oder ausschalten und bestätigen. On = Lichtfunktion ein Off = Lichtfunktion aus Auswahl zwischen Licht- und Gerätefunktion Bei aktivierter Lichtfunktion kann im Menü 9.8.7 (Drehrichtungsum- kehr, siehe Seite 101) zwischen [ Lichtmodus ] und [ Gerätemodus ] gewählt werden.

  • Seite 106: Menü 9.8.9 - Endpunkte Des Rohrmotors Einstellen

    27.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen Sie können mit Hilfe des Troll Comfort DuoFern die Endpunkte eines an- geschlossenen elektronischen RADEMACHER - Rohrmotors einstellen. ◆ Während der aktiven Endpunkteinstellung wird zusätzlich [ SET ] angezeigt. ◆ Die Endpunktfunktion steht nur für elektronische Rohrmotoren von RADEMACHER ab Baujahr 2000 zur Verfügung.
  • Seite 107 27.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen Das Menü 9.8.9 öffnen. Zur Erkennung des angeschlossenen Rohr- motortyps den Rohrmotor a. 2 Sekunden lang fahren lassen: Mögliche Anzeigen: Der Rohrmotortyp wurde nicht erkannt. Es ist keine Endpunkteinstellung möglich. Zurück zum Menü. Der Motortyp wurde erkannt, weiter mit den Endpunkteinstellungen.

  • Seite 108: Menü 9.8.0 - Die Softwareversion Anzeigen

    27.10 Menü 9.8.0 - Die Softwareversion anzeigen In diesem Menü kann die aktuelle Softwareversion des Troll Comfort DuoFern angezeigt werden. Das Menü 9.8.0 öffnen. Anschließend wird die aktuelle Software- version angezeigt. Die Gerätevariante anzeigen. Cd = „Troll“ Comfort DuoFern Einen Displaytest durchführen. Zurück zum Menü...

  • Seite 109: Menü 9.9 - Duofern Einstellungen

    28. Menü 9.9 - DuoFern Einstellungen Damit der Troll Comfort DuoFern Schaltbefehle aus dem DuoFern Netzwerk empfangen kann oder Schaltbefehle in das DuoFern Netzwerk senden kann, müssen Sie jedes gewünschte DuoFern Gerät (z. B. DuoFern Aktor etc.) am Troll Comfort DuoFern anmelden.

  • Seite 110: Menü 9.9.1 - An-/Abmelden Von Duofern Geräten

    28.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten Das Menü 9.9.1 öffnen. Die Anzahl der angemeldeten DuoFern Geräte wird angezeigt. Hier ist z.B. ein Gerät angemeldet. Duo Fern Geräte anmelden: Das jeweilige DuoFern Gerät in den Anmelde- modus schalten. Den Anmeldevorgang starten. In der Anzeige blinkt [ On ].

  • Seite 111: Das Nächste Duofern Gerät Abmelden

    28.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten Duo Fern Geräte abmelden: Das jeweilige DuoFern Gerät in den Abmelde- modus schalten. Den Abmeldevorgang starten. In der Anzeige blinkt [ OFF ]. Nach erfolgreicher Abmeldung erscheint die neue Anzahl der angemeldeten Geräte. Das nächste DuoFern Gerät abmelden oder zurück zur Menüauswahl.
  • Seite 112 28.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten Alle Verbindungen zu den angemeldeten DuoFern Geräten löschen 4 Sek. Die Einstelltaste 4 Sekunden lang drücken. In der Anzeige blinkt [ OFF ]. Danach sind alle Verbindungen gelöscht. Das Löschen der Verbindungen kann zu Problemen bei den Teilnehmern führen, bei denen der Troll Comfort DuoFern auch nach dem Löschen noch angemeldet bleibt.
  • Seite 113 DuoFern Geräten Aufräumen im DuoFern Netzwerk Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr per Funk erreichbar sind, vom Troll Comfort DuoFern abmelden. Alle batteriebetriebenen DuoFern Sender (z. B. die DuoFern Handzentrale) können mit dieser Funktion nicht abgemeldet werden.

  • Seite 114: Menü 9.9.2 - Den Duofern Modus Einstellen

    28.2 Menü 9.9.2 - Den DuoFern Modus einstellen Der Troll Comfort DuoFern verfügt über drei DuoFern Modi, mit denen Sie festlegen können, wie es sich im DuoFern Netzwerk bzw. in der lokalen Installation vor Ort verhalten soll. Die folgenden DuoFern Modi im Troll Comfort DuoFern einstellen [ 1 ] = DuoFern Empfänger...
  • Seite 115 28.2 Menü 9.9.2 - Den DuoFern Modus einstellen Unabhängig vom eingestellten Modus werden alle per Funk empfangenen manuellen und automatischen Schaltsignale vor Ort ausgeführt. Ausnahme Schaltbefehle für die Sonnenautomatik werden nur ange- nommen, wenn der Sonnenmodus [ 3 ] aktiviert ist, siehe Seite 116.

  • Seite 116: Menü 9.9.3 - Den Sonnenmodus Einstellen

    Modus [ 1 ] - Lokaler Lichtsensor * Wählen Sie den Modus [ 1 ], wenn ... ◆ ...der Troll Comfort DuoFern durch einen an diesem Gerät an- geschlossen Lichtsensor gesteuert werden soll. Funktion und Einstellungen des Modus [ 1 ] ab Seite 69.
  • Seite 117 28.3 Menü 9.9.3 - Den Sonnenmodus einstellen Das Menü 9.9.3 öffnen. Den Sonnenmodus einstellen und bestätigen. 1 = Lokaler Lichtsensor, weiter siehe Seite 69 2 = Sender (lokaler Lichtsensor und Sendefunktion * 3 = Empfänger (externer Sonnensensor), Voraussetzung: Im Menü 4 muss die Sonnenautomatik eingeschaltet (On) und eine Sonnen- position eingestellt werden.
  • Seite 118 28.3 Menü 9.9.3 - Den Sonnenmodus einstellen Prüfen Sie, welches Gerät aktuell ausgewählt wurde, indem Sie kurz auf die Taste tippen. Rohrmotoren laufen kurz an. Schaltaktoren schalten kurz ein-/aus. Das ausgewählte Gerät bestätigen. Im Display erscheinen abwechselnd diese beiden Anzeigen. Um sicherzustellen, dass die Sonnenposition richtig einge- messen wird, öffnen Sie den Rollladen komplett, bevor Sie die Sonnenposition anfahren.

  • Seite 119: Menü 9.9.4 - Die Wetterdaten Ein-/Ausschalten

    28.4 Menü 9.9.4 - Die Wetterdaten ein-/ausschalten Der Troll Comfort DuoFern kann Wetterdaten (Temperatur, Helligkeit, Windstärke, Regen) eines DuoFern Umweltsensors empfangen und an- zeigen. Eine Anmeldung des DuoFern Umweltsensors am Troll Comfort DuoFern ist nicht erforderlich. Die Wetterdaten können in der Normalanzeige direkt aufgerufen und angezeigt werden, siehe Seite 47.
  • Seite 120 28.4 Menü 9.9.4 - Die Wetterdaten ein-/ausschalten Das Menü 9.9.4 öffnen. Die Anzeige der Wetterdaten ein- /ausschalten und bestätigen. On = ein Off = aus Die letzten vier Ziffern der DuoFern-Adresse (Funkcode) des aktuellen Umweltsensors werden angezeigt. Anzeige, falls bisher noch kein Umweltsensor empfangen wurde bzw.

  • Seite 121: Menü 9.9.5 - Manuelle Steuerbefehle Senden

    Zusatzfunktion, wenn im Menü 9.9.2 der DuoFern Modus [ 2 ] (DuoFern Sender) aktiviert ist, siehe Seite 114. Im DuoFern Modus [ 2 ] steuert der Troll Comfort DuoFern als Zentrale andere angemeldete DuoFern Geräte. Durch Aktivieren dieser Funktion können Sie mit den Bedientasten des Troll Comfort DuoFern manuelle Steuerbefehle an alle angemeldeten DuoFern Aktoren senden.

  • Seite 122: Menü 9.9.6 - Automatikzustände Übertragen

    Zusatzfunktion, wenn im Menü 9.9.2 der DuoFern Modus [ 2 ] (DuoFern Sender) aktiviert ist, siehe Seite 114. Im DuoFern Modus [ 2 ] steuert der Troll Comfort DuoFern als Zentrale andere angemeldete DuoFern Geräte. Durch Aktivieren dieser Funktion können die Automatikzustände des Troll Comfort Duofern (Zeitautomatik, Morgen- und Abenddämme-...

  • Seite 123: Menü 9.9.7 - Die Duofern Adresse (Funkcode) Anzeigen

    (Funkcode) anzeigen Jedes DuoFern Gerät verfügt über eine Adresse (Funkcode) unter der es im DuoFern Netzwerk kommuniziert. Bei Bedarf können Sie die DuoFern Adresse des Troll Comfort DuoFern anzeigen lassen. Das Menü 9.9.7 öffnen. Es werden immer zwei Ziffern der sechsstelli- gen DuoFern Adresse nacheinander in Laufschrift angezeigt, s.

  • Seite 124: Alle Einstellungen Löschen, Software-Reset

    29. Alle Einstellungen löschen, Software-Reset Um den Troll Comfort DuoFern wieder in den Auslieferungszustand zurückzusetzen, können Sie einen Software-Reset durchführen. Die vier Tasten gleichzeitig fünf Sekunden lang drücken, bis ... alle Symbole im Display angezeigt werden. Danach erscheint für fünf Sekunden der Gerätetyp (Cd = Comfort DuoFern) und die...

  • Seite 125: Einen Hardware-Reset Durchführen

    30. Einen Hardware-Reset durchführen Sollte der Troll Comfort DuoFern nicht mehr reagieren, kann ein Hardware-Reset durchgeführt werden. Dazu muss das Bedienteil aus dem Installationsgehäuse herausgezo- gen werden. Auf der Rückseite des Bedien- teils befinden sich in der Mitte einer Öffnung zwei Kontakt- flächen, die z.

  • Seite 126: Fehlermeldungen

    31. Fehlermeldungen Error 1 (Anzeige „E1“) Der Troll Comfort DuoFern hat eine ungültige DuoFern Adresse (Funk- Code). ◆ Bitte führen Sie einen Hardware-Reset durch, siehe Seite 125. ◆ Besteht das Problem weiterhin, prüfen Sie im Menü 9.9.7 die DuoFern Adresse (Funk-Code), siehe Seite 123.

  • Seite 127: Demontage

    ◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungs- freiheit. Melden Sie den Troll Comfort DuoFern aus dem DuoFern Netzwerk ab. Schalten Sie das Netz stromlos, sichern Sie es gegen Wiedereinschalten und prüfen Sie die Anlage auf Spannungsfreiheit.

  • Seite 128: Zeitzonentabelle

    33. Zeitzonentabelle Belgien Frankreich Luxemburg 101 Antwerpen 130 Bordeaux 158 Luxemburg 102 Brügge 131 Brest Niederlande 103 Brüssel 132 Dijon 159 Amsterdam 104 Lüttich 133 Le Havre 160 Eindhoven 105 Mechelen 134 Lyon 161 Enschede 106 Mons 135 Montpellier 162 Groningen 107 Oostende 136 Nantes 163 Maastricht...
  • Seite 129 33. Zeitzonentabelle 187 Kattowitz 218 Badajoz 252 Sofia 188 Krakau 219 Burgos 253 Skopje 189 Lodz 220 Cáceres 254 Thessaloniki 190 Lublin 221 Castellón 255 Zagreb 191 Posen 222 Granada 192 Stettin 223 Guadalajara 193 Warschau 224 La Coruña 225 Lérida Portugal 226 León 194 Faro...

  • Seite 130: Vereinfachte Eu-Konformitätserklärung

    34. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der Troll Comfort DuoFern der Richtlinie 2014/53/EU Funkanlagen- richtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.rademacher.de/ce 35. Zubehör Lichtsensor Art.-Nr. Kabellänge 7000 00 88...

  • Seite 131: Garantiebedingungen

    36. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruk-tionsfehler, Materialfehler und Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt. Ausgenommen von der Garantie sind: ◆...
  • Seite 132 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Festnetz bzw. max. 42 ct/Minute service@rademacher.de aus dem dt. Mobilfunknetz.
