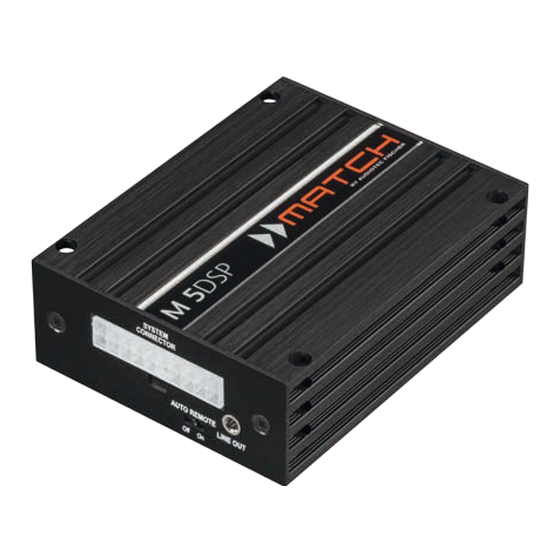

M 5DSP
micro
5-Kanal Verstärker mit integriertem DSP
5-Channel Amplifier with integrated DSP

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Match M 5DSP

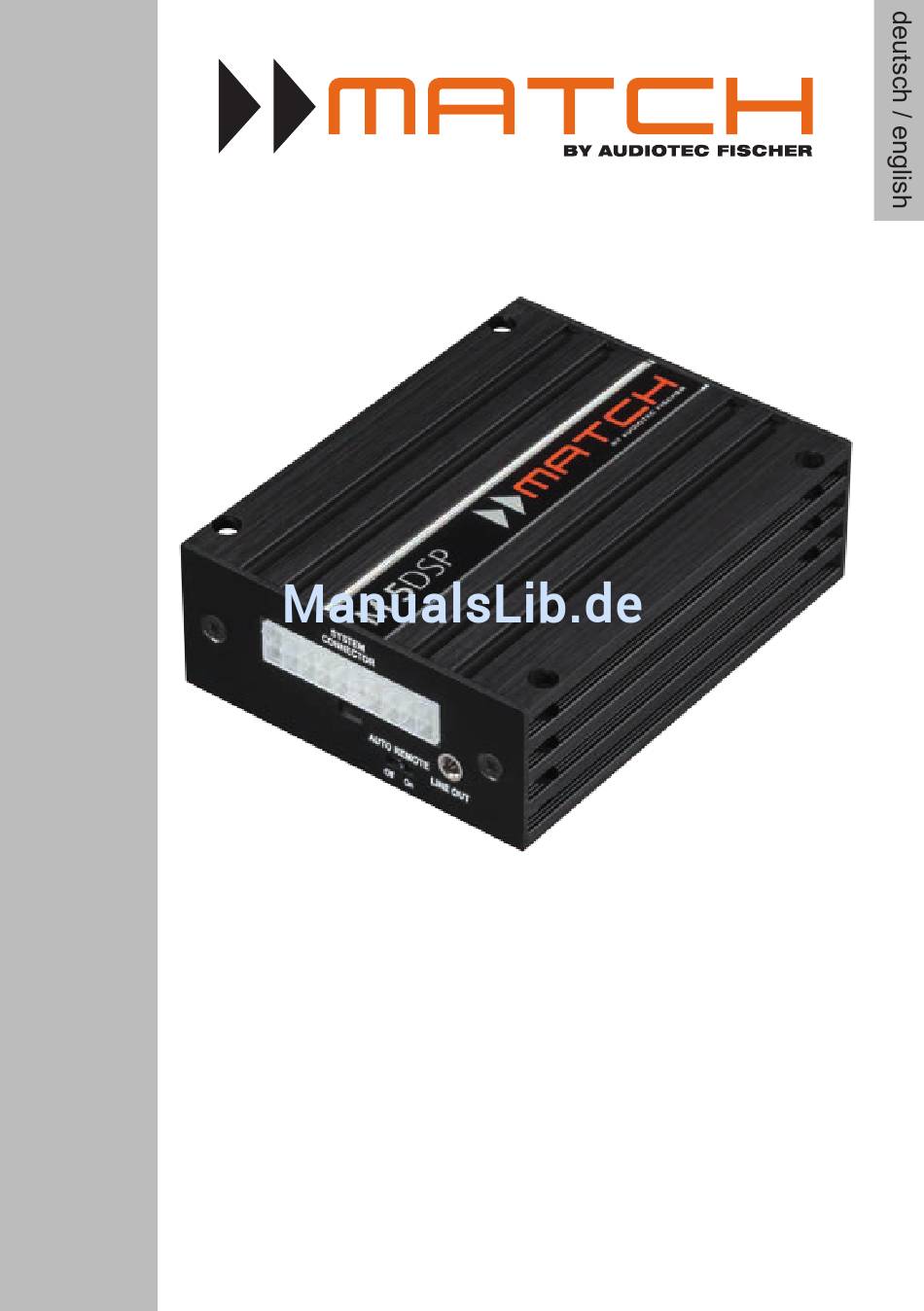

  • Seite 1 M 5DSP micro 5-Kanal Verstärker mit integriertem DSP 5-Channel Amplifier with integrated DSP...
  • Seite 2: Allgemeine Hinweise

    MATCH Verstärkers mit integriertem DSP. überzeugende Anwendung ausgereifter Technolo- gien aus. MATCH setzt mit dem M 5DSP neue Maßstäbe im Viel Freude an diesem Produkt wünscht Ihnen das Bereich der Verstärkertechnik. Dabei profitieren Sie als Kunde direkt von unserer nahezu 30 jährigen...
  • Seite 3: Anschluss- Und Bedienelemente

    Line Out Anschluss für den MATCH Kabelbaum. Ver- Stereo-Vorverstärkerausgang wenden Sie ausschließlich ein MATCH Origi- schluss weiterer Verstärker. Zum Einschalten nal-Anschlusskabel, um die M 5DSP mit dem dieser Verstärker muss der Remote-Ausgang Autoradio zu verbinden. (Remote Out) verwendet werden. Auto Remote Dient zum Aktivieren bzw.
  • Seite 4: Subwoofer Output

    Kabelbaums. Verwenden Sie zur Verbindung MATCH Plug & Play Subwoofers, wie beispielswei- des MATCH M 5DSP mit dem Originalradio aus- se dem MATCH PP 7E-D oder PP 7S-D, oder eines schließlich den mitgelieferten Kabelbaum oder eine herkömmlichen Subwoofers. Verwenden Sie zum Alternative aus dem MATCH Zubehörprogramm.
  • Seite 5: Status Led

    4. Nun können Sie den MATCH M 5DSP Verstär- Save Mode“ und bei Betriebssoftware-Updates ab- ker mithilfe der DSP PC-Tool Software frei kon- geschaltet. figurieren. 8 Status LED Nützliche Hinweise zur korrekten Einstellung ent- Die Status LED zeigt den Betriebszustand des nehmen Sie z.B.
  • Seite 6: Umschaltung Der Leistungsmodi

    Spannungsversorgung der M 5DSP über ein separates, ausreichend dimensio- niertes Kabel direkt von der Batterie sicher- gestellt ist! Bedenken Sie, dass die M 5DSP im „HighPower“-Modus Ströme bis zu 40 A ziehen kann und damit den Original-Kabelbaum jedes Fahrzeugs überlasten würde (Brandgefahr)!
  • Seite 7: Einbau Und Installation

    Lautsprecherausgang vorne links (+) Masse +12 Volt Masse +12 Volt Abb. 2: Subwoofer Anschlusskabel 8-poliger Molex Stecker - zum Anschluss 2-poliger Molex Stecker - zum Anschluss an eines MATCH Plug & Play Subwoofers den Subwoofer Output der M 5DSP ASIA-Steckverbindung...
  • Seite 8 Mit Hilfe der DSP PC-Tool Software ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an sämtlichen Ausgängen der können die Eingangssignale auf die fünf Aus- M 5DSP der volle Pegel anliegt. Dies kann im gangskanäle des Verstärkers individuell aufge- teilt werden. Extremfall die angeschlossenen Lautsprecher Achten Sie bitte auf eine korrekte Polung! zerstören.
  • Seite 9 Querschnitt von min. 6 mm². kabel des MATCH Plug & Play Subwoofers (B). Das Massekabel (schwarz / gleicher Quer- schnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.
  • Seite 10: Anschluss Mit Hilfe Des Pp-Iso Kabels

    Anschluss mit Hilfe des PP-ISO Kabels Um die Installation des M 5DSP an ein Werks- oder 4a. Stromversorgung über den Kabelbaum des Nachrüstradio deutlich zu vereinfachen, kann der Fahrzeugs: Verstärker auch mit Hilfe eines optional erhältlichen Die Stromversorgung des Verstärkers wird über PP-ISO Kabels (2,2 m Version - Art.
  • Seite 11 an das Bordnetz muss die Autobatterie ab- Hinweis: MOST-Bus geklemmt werden. Das +12 V Stromkabel Bei einigen Fahrzeugen kann es notwendig sein, die (gelb Abb. 4 / min. 4 mm²) ist am Plus- Lichtleiterverbindung aus dem Original-Radioan- pol der Batterie anzuschließen. Die Pluslei- schlussstecker auszulösen und stattdessen in den tung sollte in einem Abstand von max.
  • Seite 12 Anschluss mit Hilfe des PP-ISO Kabels Abb. 4: Direkte Stromversorgung - Voraussetzung für Betrieb im „HighPower“-Modus Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die dafür vorgesehenen Steckverbinder des Kabelbaums getrennt. Gelbe Leitung: +12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie. Schwarze Leitung: Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum An- schluss an einen Massepunkt des Kfz-Chassis.
  • Seite 13: Zwei Leistungsoptionen

    Diagnose der angeschlossenen Laut- lungen der DSP PC-Tool Software aktiviert. Er er- sprecher immer intelligenter. Wird ein Verstärker laubt es, die Leistungsaufnahme der M 5DSP (und stattdessen an das Radio angeschlossen, kommt ggf. zusätzlich angeschlossener Verstärker) dra- es meist zu Fehlermeldungen bis hin zum Wegfall stisch zu reduzieren, wenn für länger als 60 Sek.
  • Seite 14: Technische Daten

    Max. Remote-Ausgangsstrom ............. 500 mA Unterspannungserkennung ............10,5 Volt (max. 5 Sek. bis hinab zu 6 Volt) Sicherungstyp M 5DSP-Anschlusskabel ........30 A Flachsicherung Abmessungen (H x B x T) ............35 x 85 x 110 mm Zusätzliche Features ..............Geregeltes Netzteil, Start-Stop-Fähigkeit, interner 56 Bit DSP, interner Speicher für...
  • Seite 28 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
