- Seite 1 Bedienungsanleitung Ofen OX4611C OX4692C OX6611C OX6692C...
- Seite 2 Bedienungsanleitung DE 3 – DE 28 Verwendete Piktogramme Wichtige Informationen Tipp...
-
Seite 3: Inhaltsverzeichnis
INHALT Ihr Ofen Einleitung Beschreibung des Geräts Führungsschienen/Teleskopführungsschienen Zubehör Tür Lüfter Bedienleiste Allgemeine Bedienung der Bedienleiste Erste Verwendung Vor der ersten Verwendung Verwendung Erläuterung der Drehknöpfe und Tasten Beschreibung der Hauptfunktionen Beschreibung der Unterfunktionen Plus-Menü Bedienung Funktionen des Geräts verwenden Stabthermometer (falls verfügbar) Einstellungen Menü... -
Seite 4: Ihr Ofen
IHR OFEN Einführung Herzlichen Glückwunsch zum Kauf dieses Ofens. Bei der Entwicklung dieses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt. In dieser Anleitung erfahren Sie, wie Sie Ihren Ofen optimal verwenden. Neben den Bedienhinweisen erhalten Sie Hintergrundinformationen, die beim Gebrauch des Geräts hilfreich sein können. Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise! Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch,... -
Seite 5: Beschreibung Des Geräts

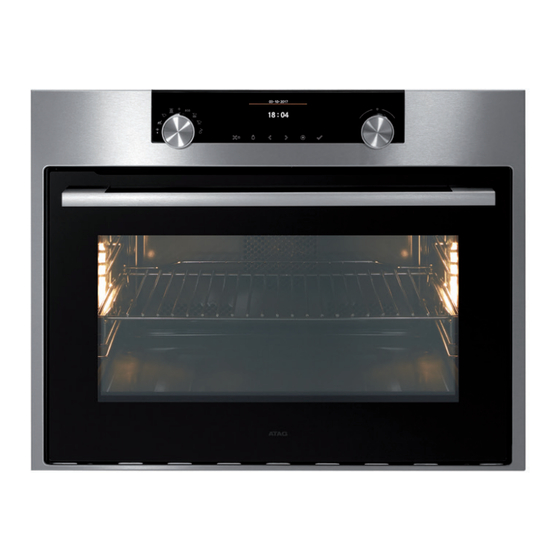

IHR OFEN Beschreibung des Geräts 1. Bedienleiste 2. Einschubebenen 3. Ofentür 4. Türgriff Ebene 4 Ebene 3 Ebene 2 Ebene 1 Führungsschienen/Teleskopführungsschienen • Der Ofen verfügt je nach Modell über vier oder fünf Führungsschienen (Ebenen 1 bis 4/5). Ebene 1 wird hauptsächlich in Kombination mit Unterhitze verwendet. Die zwei oberen Ebenen werden hauptsächlich für die Grillfunktion verwendet. -
Seite 6: Zubehör
IHR OFEN Zubehör Im Lieferumfang Ihres Geräts sind je nach Modell verschiedene Zubehörteile enthalten. Verwenden Sie ausschließlich Originalzubehörteile. Diese wurden speziell für Ihr Gerät entwickelt. Stellen Sie sicher, dass das gesamte verwendete Zubehör den Temperatureinstellungen der gewählten Ofenfunktion standhält. Hinweis: Nicht alle Zubehörteile sind für jedes Gerät geeignet/verfügbar (kann auch von Land zu Land variieren). -
Seite 7: Lüfter
IHR OFEN Lüfter • Das Gerät ist mit einem Lüfter ausgestattet, der das Gehäuse und die Bedienleiste kühlt. Bedienleiste 6 7 8 9 Funktions-Drehknopf (in Position „AUS“) Auftauen Programme Schnelles Vorheizen Ofen Spar-Umluft Tellererwärmung Aufwärmen Reinigung 10. Display 11. Auswahldrehknopf 12. -
Seite 8: Allgemeine Bedienung Der Bedienleiste
IHR OFEN Allgemeine Bedienung der Bedienleiste Aktiver Bereich (grauer Hintergrund) Funktion auswählen und Einstellungen auswählen 1. Halten Sie die EIN/AUS-Taste gedrückt, um das Gerät einzuschalten. 2. Wählen Sie mit dem Funktions-Drehknopf eine Haupt-Ofenfunktion. Die Haupt-Ofenfunktionen werden am Funktions-Drehknopf sowie auf dem Display angezeigt. Das Funktionssymbol wird größer angezeigt. - Seite 9 IHR OFEN Informationsleiste Temperatur 14:30 Eieruhr Garzeit Endzeit Aktiver Bereich (grauer Hintergrund) Hauptfunktionssymbol • Auf dem Display werden ca. 1,5 Sekunden lang Symbol und Name der aktivierten Funktion angezeigt. • In dieser Leiste wird die Einstellung angezeigt, die Sie gerade ändern. Verzögerter Start •...
-
Seite 10: Erste Verwendung
ERSTE VERWENDUNG Vor der ersten Verwendung • Reinigen Sie den Ofenraum und das Zubehör mit heißem Wasser und Spülmittel. Verwenden Sie keine aggressiven Reinigungsmittel, Scheuerschwämme oder Ähnliches. • Wenn Sie das Gerät zum ersten Mal erhitzen, werden Sie einen für neue Geräte typischen Geruch wahrnehmen. - Seite 11 ERSTE VERWENDUNG 6. Drücken Sie die Bestätigungstaste, um die Einstellung zu bestätigen. Der nächste Bildschirm wird angezeigt. Wählen Sie mit dem Auswahldrehknopf und der Navigationstaste die Stunden und Minuten aus. Drücken Sie die Bestätigungstaste, um die Einstellung zu bestätigen. Alle Anfangseinstellungen sind jetzt eingestellt. Auf dem Display wird der Standby-Bildschirm angezeigt.
-
Seite 12: Verwendung
VERWENDUNG Erläuterung der Drehknöpfe und Tasten Funktions-Drehknopf Funktion auswählen Drehen Sie diesen Drehknopf, um die gewünschte Funktion auszuwählen. • Weitere Informationen finden Sie unter „Beschreibung der Hauptfunktionen“. Auswahldrehknopf Ofen-Unterfunktion auswählen Drehen Sie diesen Drehknopf, um eine Ofen-Unterfunktion auszuwählen. • Weitere Informationen finden Sie unter „Allgemeine Bedienung der Bedienleiste“. - Seite 13 VERWENDUNG Navigationstasten Nach rechts navigieren Berühren Sie die rechte Navigationstaste, um die Einstellung zu bestätigen und den aktiven Bereich nach rechts zu verschieben. Nach links navigieren Berühren Sie die linke Navigationstaste, um den aktiven Bereich nach links zu verschieben. Kindersicherungsfunktion ein-/ausschalten Halten Sie die beiden Navigationstasten gleichzeitig gedrückt, um die Kindersicherung zu aktivieren/deaktivieren.
-
Seite 14: Beschreibung Der Hauptfunktionen
VERWENDUNG Beschreibung der Hauptfunktionen Suchen Sie in der Tabelle die gewünschte Funktion. Beachten Sie auch die Zubereitungshinweise auf der Verpackung der Speise. Zu den Hauptfunktionen gehören jeweils Unterfunktionen. Hauptfunktionen (Auswahl mit Funktions-Drehknopf) Funktion Beschreibung Ofen • Verwenden Sie eine der Funktionen zum Grillen, Backen oder Braten. -
Seite 15: Beschreibung Der Unterfunktionen
VERWENDUNG Funktion Beschreibung Tellererwärmung • Diese Funktion wird zum Erwärmen von Geschirr verwendet, so dass die servierten Gerichte länger warm bleiben. Aufwärmen • Diese Funktion wird zum Warmhalten von bereits gegarten Gerichten verwendet. Reinigung • Fett und Schmutz können ganz einfach mit einem feuchten Tuch von den Ofenwänden entfernt werden. - Seite 16 VERWENDUNG Großer Grill • Heizen mit dem oberen Heizelement und dem Grillelement. • Dieser Modus ist besonders für Gerichte und Backwaren nützlich, die eine untere Kruste oder Bräunung erfordern. Verwenden Sie ihn kurz vor dem Ende der Back-/Bratzeit. • Schieben Sie den Rost in den oberen Teil des Ofens und das Backblech in die mittlere Einschubebene.
- Seite 17 VERWENDUNG Unterhitze • Heizen nur mit dem unteren Heizelement. • Dieser Modus ist besonders für Gerichte und Backwaren nützlich, die eine untere Kruste oder Bräunung erfordern. • Schieben Sie das Backblech oder den Rost in die untere Einschubebene. • Verwenden Sie ihn kurz vor dem Ende der Back-/Bratzeit.
-
Seite 18: Plus-Menü
VERWENDUNG Plus-Menü Berühren Sie die Plus-Taste, um zusätzliche Funktionen auszuwählen (nachdem Sie Hauptfunktion und Einstellungen ausgewählt haben). • Wählen Sie mit dem Auswahldrehknopf eine Funktion aus. Bestätigen Sie Ihre Auswahl mit der Bestätigungstaste. • Um das Plus-Menü zu verlassen, drücken Sie die Stopptaste oder die Plus-Taste. Auf dem Display wird wieder der vorherige Bildschirm angezeigt. -
Seite 19: Bedienung
BEDIENUNG Garfunktionen des Geräts verwenden Weitere Informationen zur Bedienung des Geräts finden Sie im Abschnitt „Allgemeine Bedienung der Bedienleiste“. 1. Halten Sie die EIN/AUS-Taste gedrückt, um das Gerät einzuschalten. 2. Wählen Sie mit dem Funktions-Drehknopf eine Hauptfunktion aus. Informationen zur Auswahl geeigneter (verfügbarer) Funktionen finden Sie im ▷... -
Seite 20: Stabthermometer (Falls Verfügbar)
BEDIENUNG Einstellungen während des Betriebs ändern • Wenn Sie während des Betriebs die Navigationstasten berühren, wird der aktivierte Bereich angezeigt. Die ausgewählte Einstellung kann jetzt geändert werden. Nach Bestätigung mit der Bestätigungstaste wird die Fortschrittsanzeige mit den geänderten Einstellungen angezeigt. •... -
Seite 21: Menü „Einstellungen
EINSTELLUNGEN Menü „Einstellungen“ Mit der Plus-Taste können Sie das Menü „Einstellungen“ nur im Standby-Modus anzeigen. Beschreibung Eieruhr (Alarmzeit konfigurieren) Allgemeines • Sprache der Anzeige • Zeit ▷ Zeit einstellen ▷ Stundenformat ▷ Uhrgröße • Datum ▷ Datum jj-mm-tt ▷ Datumsformat •... -
Seite 22: Gerät Reinigen
PFLEGE Gerät reinigen Reinigen Sie das Gerät regelmäßig, um zu vermeiden, dass sich Fett- und Essensreste ansammeln, insbesondere auf den Oberflächen an der Innen- und Außenseite, der Tür und der Abdichtung. • Aktivieren Sie die Kindersicherung, um zu verhindern, dass das Gerät versehentlich eingeschaltet wird. -
Seite 23: Führungsschienen Entfernen Und Reinigen
PFLEGE Führungsschienen entfernen und reinigen Verwenden Sie zum Reinigen der Führungsschienen nur normale Reinigungsmittel. 1. Entfernen Sie die Schraube mit einem Schraubendreher. 2. Entfernen Sie die Führungsschienen aus den Löchern in der Rückwand. Ofenbeleuchtung austauschen Die Lampe in diesem Haushaltsgerät ist ausschließlich für die Beleuchtung dieses Geräts ausgelegt. -
Seite 24: Ofentür Herausnehmen Und Wieder Einsetzen
PFLEGE Ofentür herausnehmen und wieder einsetzen Halten Sie Ihre Finger von den Scharnieren der Ofentür fern. Die Scharniere sind mit Federn gespannt und können beim Zurückspringen Verletzungen verursachen. Achten Sie darauf, dass die Scharnierverschlüsse korrekt angebracht werden, um die Scharniere zu verriegeln. Ofentür herausnehmen 1. - Seite 25 PFLEGE 3. Das innere Glas (B) (abhängig vom Modell) kann entfernt werden, indem es vorsichtig angehoben (5) und verschoben (6) wird, um es aus der unteren Halterung zu entfernen. Entfernen Sie auch die Gummiadapter (C) vom inneren Glas. Setzen Sie das Glas in umgekehrter Reihenfolge wieder ein. DE 25...
-
Seite 26: Allgemeines
FEHLFUNKTIONEN Allgemeines Wenn Sie Probleme mit Ihrem Ofen haben, probieren Sie die nachfolgend vorgeschlagenen Maßnahmen aus. Falls die Probleme weiterhin bestehen, wenden Sie sich an den Kundendienst. Das Essen bleibt roh. • Überprüfen Sie, ob die Eieruhr eingestellt wurde und Sie die Bestätigungstaste gedrückt haben. •... - Seite 27 • Reparaturen dürfen nur durch qualifizierte Kundendiensttechniker ausgeführt werden. Falls Wartungsmaßnahmen erforderlich sind, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie den Kundendienst von ATAG. Halten Sie bei Ihrem Anruf die folgenden Angaben griffbereit: • Modell- und Seriennummer (an der Innenseite der Ofentür angebracht) •...
-
Seite 28: Umweltschutz
UMWELTSCHUTZ Entsorgung von Gerät und Verpackung Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät allerdings auf verantwortliche Weise entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden. Die Verpackung des Geräts kann dem Recycling zugeführt werden. Es wurden die folgenden Materialien verwendet: •... - Seite 29 DE 29...
- Seite 30 DE 30...
- Seite 31 DE 31...
- Seite 32 Das Gerätetypenschild befindet sich im Innenraum des Geräts. Halten Sie die vollständige Seriennummer bereit, wenn Sie sich an den Kundendienst wenden. Adressen und Telefonnummern des Kundendienstes finden Sie auf der Garantiekarte. de (03-18)
