Technische Daten - FLM CP-30 M4 II Bedienungsanleitung

Wartung des Klemm-Mechanismus der Stativ-Beine
CP-30 M4 II
Material: Kohlefaser, 10-lagig
Rohr-Ø oberstes Segment: 30 mm
Rohr-Ø unterstes Segment: 18 mm
Teller-Ø: 67 mm
Höhe max.: 163 cm
Höhe min.: 8,5 cm
Packmaß: 57 cm
Gewicht: 1,4 Kg
Beinsegmente: 4
Maximale Belastung: 20 Kg
Kamera-Aufnahme: 3/8"
CP-30 L4 II
Material: Kohlefaser, 10-lagig
Rohr-Ø oberstes Segment: 30 mm
Rohr-Ø unterstes Segment: 18 mm
Teller-Ø: 67 mm
Höhe max.: 173 cm
Höhe min.: 10,0 cm
Packmaß: 60 cm x Ø 9 cm
Gewicht: 1,5 Kg
Beinsegmente: 4
Maximale Belastung: 20 Kg
Kamera-Aufnahme: 3/8"

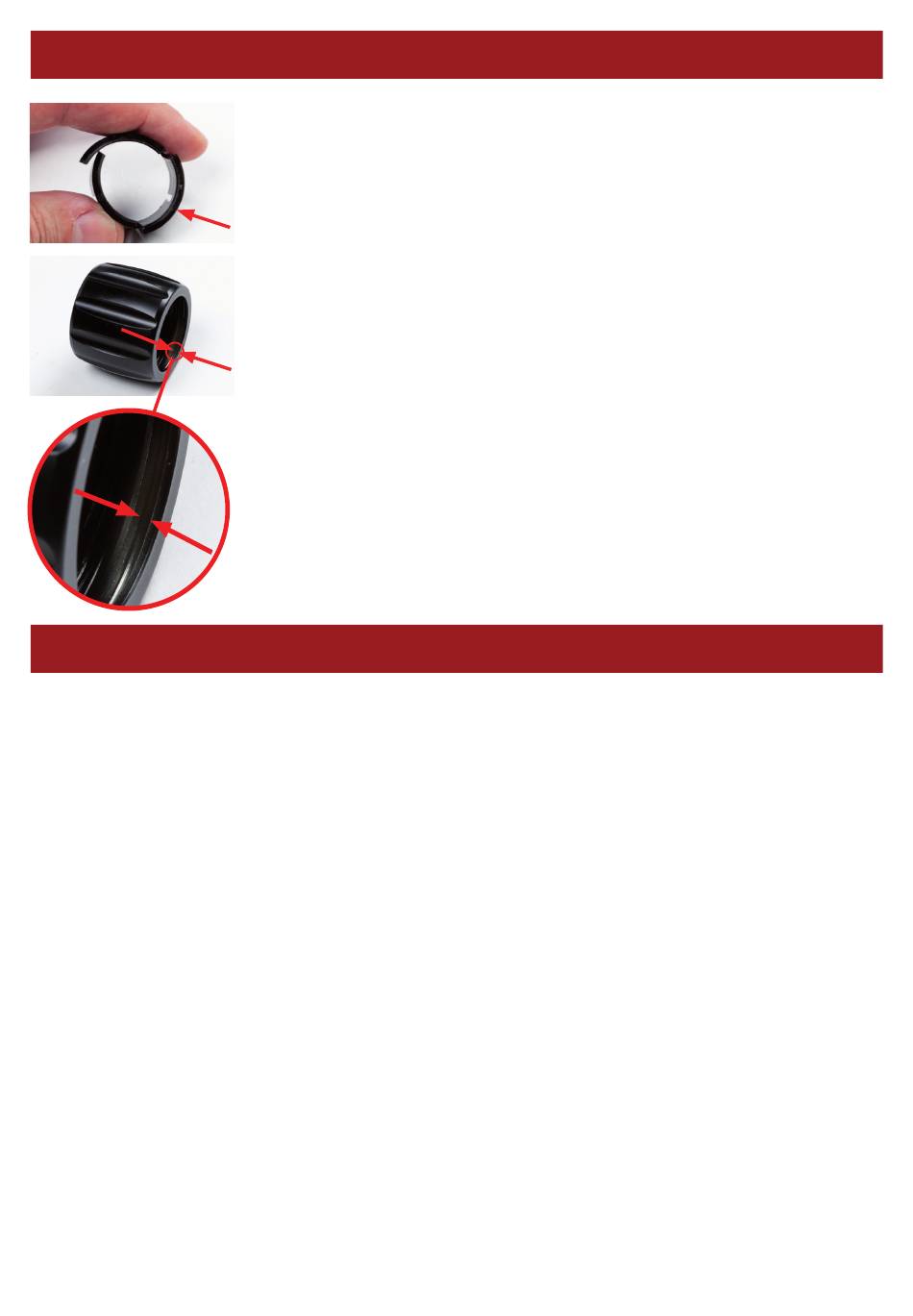

In der Klemmhülse befindet sich eine Nut. An dem Kunststoff-
einsatz der Klemmhülse ist ebenfalls eine Nut angebracht.
Nun muss die Nut des Einsatzes in die Nut der Klemmhül-
se eingebracht werden. Dies geschieht am einfachsten von
der größeren Seite der Öffnung an der Klemmhülse her. Der
Kunststoffeinsatz ist nicht durchgehend, sondern unterbro-
chen. Die Unterbrechung suchen und an dieser Stelle den Ein-
satz, soweit möglich, in sich einrollen. Dann den Einsatz in die
Klemmhülse verbringen und dabei den freien Teil in die Nut
einsetzen. Anschließend mehr und mehr den Einsatz in die
Nut drücken, bis der Einsatz völlig in der Nut eingeschnappt
ist.
Diesen Vorgang bitte sehr behutsam durchführen, da der
Kunststoffeinsatz bei zu starker Biegung brechen kann.

Technische Daten

CP-34 M4 II
Material: Kohlefaser, 10-lagig
Rohr-Ø oberstes Segment: 34 mm
Rohr-Ø unterstes Segment: 22 mm
Te l l e r - Ø : 7 8 m m
Höhe max.: 162 cm
Höhe min.: 11 cm
Packmaß: 58 cm
Gewicht: 1,8 Kg
Beinsegmente: 4
Maximale Belastung: 40 Kg
Kamera-Aufnahme: 3/8"
CP-34 L4 II
Material: Kohlefaser, 10-lagig
Rohr-Ø oberstes Segment: 34 mm
Rohr-Ø unterstes Segment: 22 mm
Te l l e r - Ø : 7 8 m m
Höhe max.: 173 cm
Höhe min.: 13 cm
Packmaß: 60 cm x Ø 12 cm
Gewicht: 1,9 Kg
Beinsegmente: 4
Maximale Belastung: 40 Kg
Kamera-Aufnahme: 3/8"
