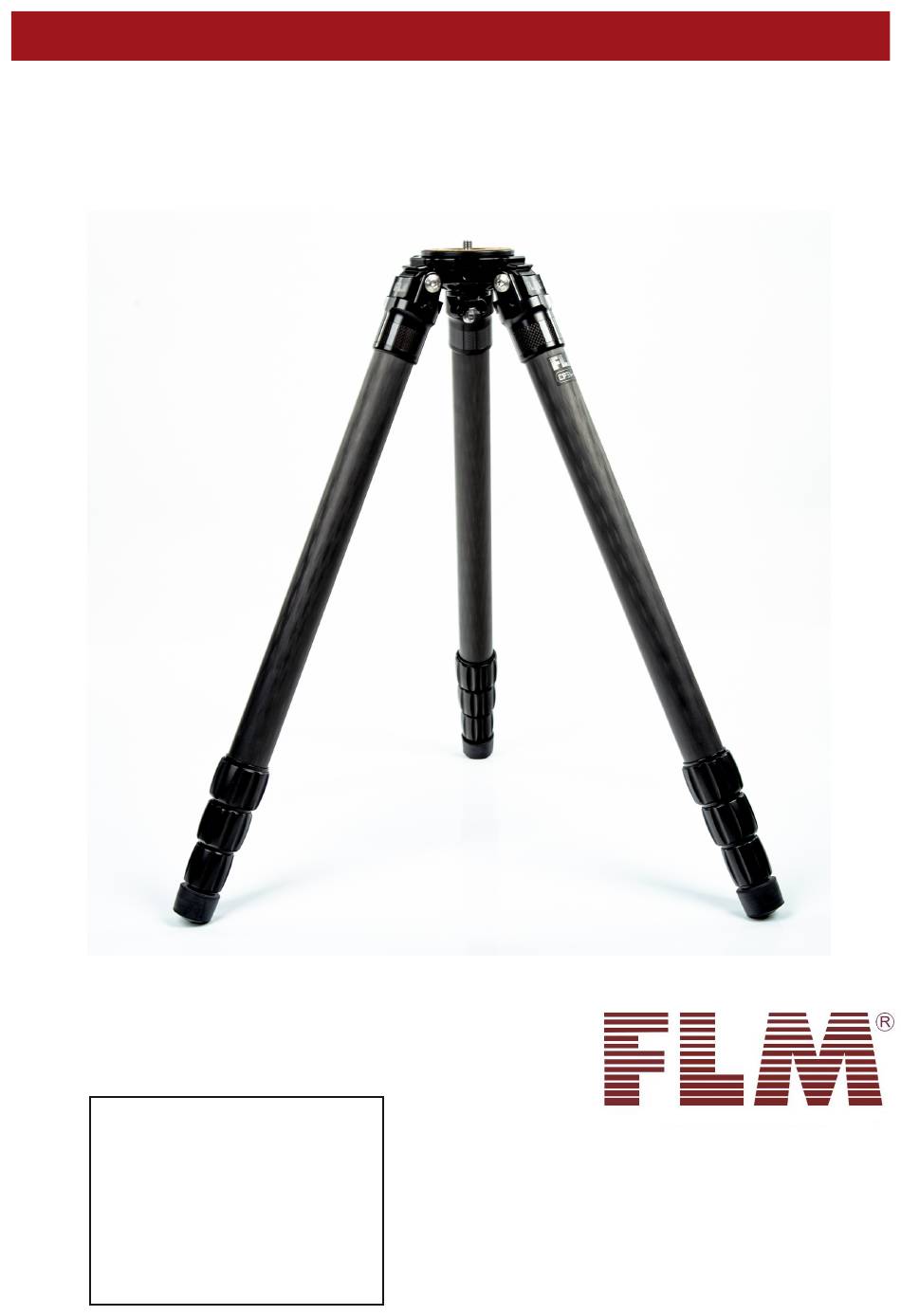

- Seite 1 Bedienungsanleitung FLM – Stative CP-30 M4 II / CP-34 M4 II Ihr Fachhändler: mk-messtechnik GmbH Bereich FLM Produkte Zeppelinstr. 1 D-73274 Notzingen Tel.: +49 (0) 70 21-92 80 7 - 53 Fax: +49 (0) 70 21-95 66 92 6 Homepage: www.flm-gmbh.com...
-
Seite 2: Allgemeine Informationen
Wir bedanken uns für den Kauf eines unserer Stative. Sie haben damit einen hoch- wertigen Ausrüstungsgegenstand für Ihre Fotografie-Ausrüstung oder Ihr Fotostudio erworben. Ihr neues FLM-Stativ wird Sie sicher viele Jahre begleiten und Ihnen im- mer treu zur Seite stehen. Dies garantieren die hohen Qualitätsanforderungen die FLM selbst an seine Produkte stellt. -
Seite 3: Wechsel Gummifüße / Spikes
Wechsel Gummifüße / Spikes Das Wechseln zwischen gehärteter Stahlspitze und Gummi- fuß geht bei den FLM-Stativen der Serie CP-30 und CP-34 sehr einfach, schnell und problemlos von statten. Durch das Ab-, bzw. Aufdrehen der Gummikappe wird der Spike freigelegt, bzw. wieder verdeckt. Die Gummikappe wird durch Drehen nach links abgedreht und der Spike kommt zum Vorschein (Bild 1). -
Seite 4: Längeneinstellung Der Stativ-Beine
Längeneinstellung der Stativ-Beine Die Stativbeine bestehen bei der L5-Serie aus 5 Segmenten. Diese lassen sich teleskopartig ineinanderschieben, um ein geringes Packmaß zu erreichen. Die Beine können stufenlos und unabhängig voneinander in der Länge eingestellt werden. Dies geschieht durch den eingebauten Klemmmechanismus. Im Auslieferzustand sind alle Beine auf die geringste Länge zusammengeschoben und alle Klemmhülsen (schwarze, gerif- felte Ringe an den Stativbeinen) sind geschlossen (geklemmt). -
Seite 5: Montage Der Cc-34 (Nur Cp-34 Serie)
Lasthaken Das Stativ kann mit Ballast beschwert werden, damit es mehr Stabilität be- kommt und nicht umfällt. Als Ballast kann z.B. der Kamera-Rucksack/die Ka- mera-Tasche dienen. Diese/r wird mit dem beigefügten Karabinerhaken in die Bohrung an der Schulterverschraubung oder am HB-75 unter der Stativschulter eingehängt. - Seite 6 Wartung des Klemm-Mechanismus der Stativ-Beine Die Stativbeine bestehen aus mehreren Segmenten, damit das Stativ auf ein geringes Packmaß zusammengeschoben werden kann. Daher benötigen die einzelnen Segmente einen Klemm- Mechanismus, damit die Beine nach dem Ausziehen der Seg- mente in der gewünschten Position gesichert werden können. Dieser Klemm-Mechanismus besteht aus der Klemmhülse mit Kunststoffeinsatz und zwei halbrunden Gleitschalen, welche auf die Außenseite der Rohrsegmente eingeclipst werden.
-
Seite 7: Technische Daten
Wartung des Klemm-Mechanismus der Stativ-Beine In der Klemmhülse befindet sich eine Nut. An dem Kunststoff- einsatz der Klemmhülse ist ebenfalls eine Nut angebracht. Nun muss die Nut des Einsatzes in die Nut der Klemmhül- se eingebracht werden. Dies geschieht am einfachsten von der größeren Seite der Öffnung an der Klemmhülse her. - Seite 8 CB-58 FTR CB-48 FT Wechselplatten-Systeme SRB-60 QRB-70 mk-messtechnik GmbH | Bereich FLM Produkte | Zeppelinstr. 1 | 73274 Notzingen Tel.: +49 (0) 70 21-92 80 7 - 53 | Fax: +49 (0) 70 21-95 66 92 6 www.flm-gmbh.com | flm@mk-messtechnik.de...
