Inhaltszusammenfassung für FLM CP-30 M4 II

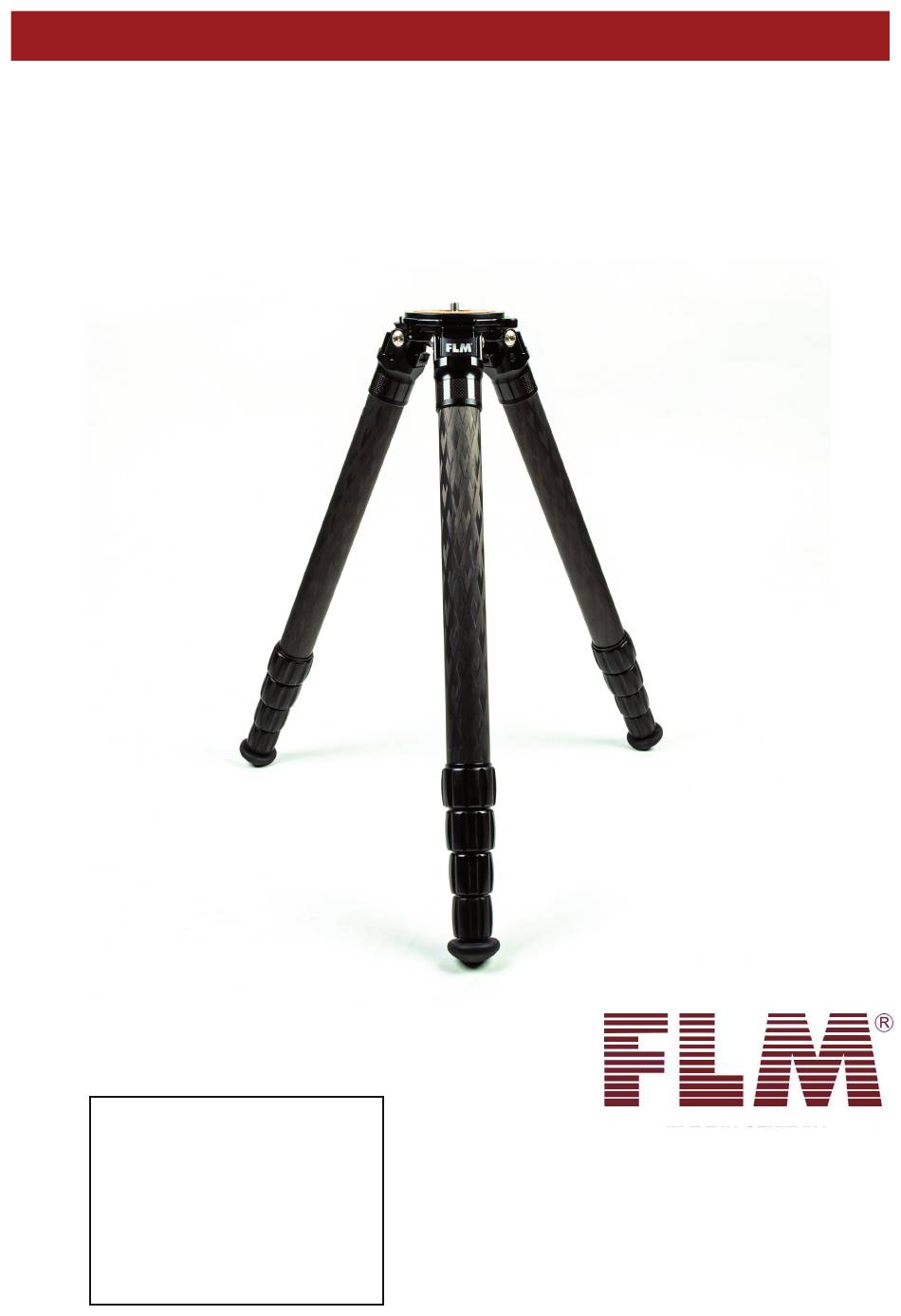

- Seite 1 Bedienungsanleitung FLM – Stative CP-30 M4 II / CP-30 L4 II CP-34 M4 II / CP-34 L4 II Ihr Fachhändler: mk-messtechnik GmbH Bereich FLM Produkte Zeppelinstr. 1 D-73274 Notzingen Tel.: +49 (0) 70 21-92 80 7 - 53 Fax: +49 (0) 70 21-95 66 92 6 Homepage: www.flm-gmbh.com...
-
Seite 2: Allgemeine Informationen
Wir bedanken uns für den Kauf eines unserer Stative. Sie haben damit einen hoch- wertigen Ausrüstungsgegenstand für Ihre Fotografie-Ausrüstung oder Ihr Fotostudio erworben. Ihr neues FLM-Stativ wird Sie sicher viele Jahre begleiten und Ihnen im- mer treu zur Seite stehen. Dies garantieren die hohen Qualitätsanforderungen die FLM selbst an seine Produkte stellt. -
Seite 3: Wechsel Gummifüße / Spikes
Wechsel Gummifüße / Spikes Das Wechseln zwischen gehärteter Stahlspitze und Gummi- fuß geht bei den FLM-Stativen der Serie CP-30 und CP-34 sehr einfach, schnell und problemlos von statten. Das Ende des untersten Carbon-Rohres ist mit einem Aluminiumeinsatz ver- sehen. Dieser ist mit einem 3/8-Zoll Innengewinde versehen. -
Seite 4: Längeneinstellung Der Stativ-Beine
Längeneinstellung der Stativ-Beine Die Stativbeine bestehen bei der L5-Serie aus 5 Segmenten. Diese lassen sich teleskopartig ineinanderschieben, um ein geringes Packmaß zu erreichen. Die Beine können stufenlos und unabhängig voneinander in der Länge eingestellt werden. Dies geschieht durch den eingebauten Klemmmechanismus. Im Auslieferzustand sind alle Beine auf die geringste Länge zusammengeschoben und alle Klemmhülsen (schwarze, gerif- felte Ringe an den Stativbeinen) sind geschlossen (geklemmt). -
Seite 5: Montage Der Cc-34 (Nur Cp-34 Serie)
Lasthaken Das Stativ kann mit Ballast beschwert werden, damit es mehr Stabilität be- kommt und nicht umfällt. Als Ballast kann z.B. der Kamera-Rucksack/die Ka- mera-Tasche dienen. Diese/r wird mit dem beigefügten Karabinerhaken in die Bohrung an der Schulterverschraubung oder am HB-75 unter der Stativschulter eingehängt. -
Seite 6: Wartung Des Klemm-Mechanismus Der Stativ-Beine
Wartung des Klemm-Mechanismus der Stativ-Beine Die Stativbeine bestehen aus mehreren Segmenten, damit das Stativ auf ein geringes Packmaß zusammengeschoben werden kann. Daher benötigen die einzelnen Segmente einen Klemm- Mechanismus, damit die Beine nach dem Ausziehen der Seg- mente in der gewünschten Position gesichert werden können. Dieser Klemm-Mechanismus besteht aus der Klemmhülse mit Kunststoffeinsatz und zwei halbrunden Gleitschalen, welche auf die Außenseite der Rohrsegmente eingeclipst werden. -
Seite 7: Technische Daten
Nut drücken, bis der Einsatz völlig in der Nut eingeschnappt ist. Diesen Vorgang bitte sehr behutsam durchführen, da der Kunststoffeinsatz bei zu starker Biegung brechen kann. Technische Daten CP-30 M4 II CP-34 M4 II Material: Kohlefaser, 10-lagig Material: Kohlefaser, 10-lagig Rohr-Ø oberstes Segment: 30 mm Rohr-Ø... - Seite 8 CB-58 FTR CB-48 FT Wechselplatten-Systeme SRB-60 QRB-70 mk-messtechnik GmbH | Bereich FLM Produkte | Zeppelinstr. 1 | 73274 Notzingen Tel.: +49 (0) 70 21-92 80 7 - 53 | Fax: +49 (0) 70 21-95 66 92 6 www.flm-gmbh.com | flm@mk-messtechnik.de...
