Betriebsanleitung
Flowmaster 250
Tragegriff
Funktionstasten
Anschluss Ladegerät

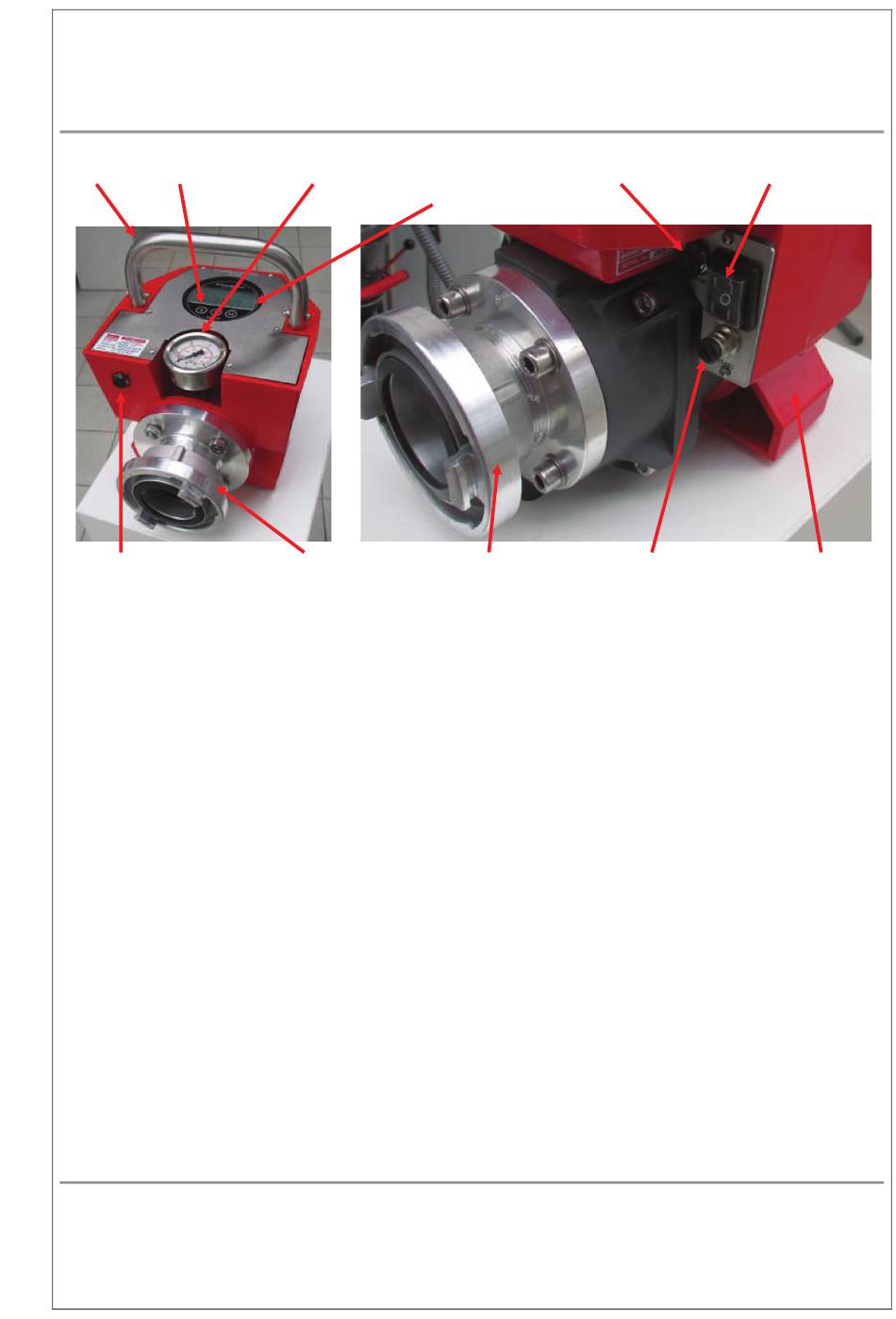

Abb. 3.2: Beschreibung der Hauptkomponenten des analogen Flowmasters Typ 250
!
Achtung Wird der Flowmaster an flexible Schläuche angeschlossen, ist das Gerät
unbedingt in angemessener Weise (z.B. Verspannung mit Seilen am
Griffstück) zu befestigen. Verdrehte und geknickte Schlauchleitungen
entwickeln eine Kraft von bis zu 7700 N (ca.800 kg) beim Versuch sich
gerade auszurichten. Ungesicherte Geräte können schwere Sach- und
Personenschäden (bis hin zur Todesfolge) verursachen!
Schließen sie daher den Flowmaster nach Möglichkeit direkt an feste Metall-
Leitungen (Hydranten) an und achten sie auf gerade und unverdrehte
Schläuche. Beschädigte Bauteile können zu erheblichen Verletzungen
führen.
3. Verwendung des Flowmasters
Analog-Manometer (bar/psi)
Digitalanzeige Durchflussmenge
Eingang B-Kupplung
drehbar
Brandschutztechnik Müller GmbH
Kasseler Str. 37 – 39, 34289 Zierenberg
Tel 05606/5182-50, Fax 05606/5182-55
Email: fertigung@brandschutztechnikmueller.de
Anschluss Ladegerät
Ausgang B-Kupplung fest Anschluss
EIN-/AUS-Schalter
Alugehäuse
Serielles Datenschnittstellenkabel
