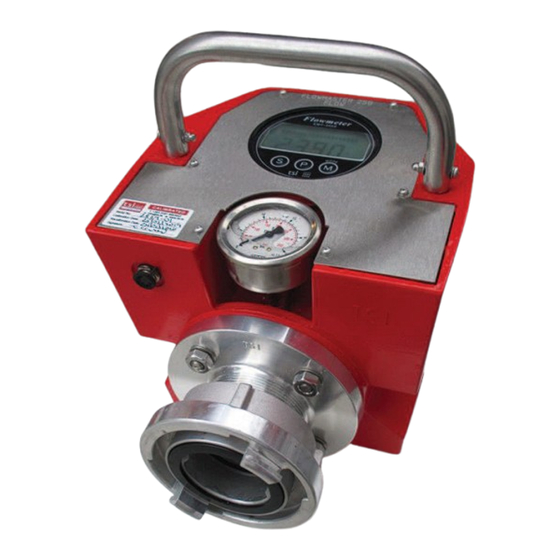

TSI Flowmaster 250 Bedienungs- Und Wartungsanleitung

TSI Flowmaster 250 Bedienungs- Und Wartungsanleitung

Tragbarer durchfluss- und druckmesser

Werbung

Flowmaster
Tragbarer Durchfluss- und Druckmesser
BEDIENUNGS-
UND
WARTUNGSANLEITUNG
Modell Flowmaster 250
Analoger Druckmesser mit Manometer
Version 1.7 März 2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TSI Flowmaster 250

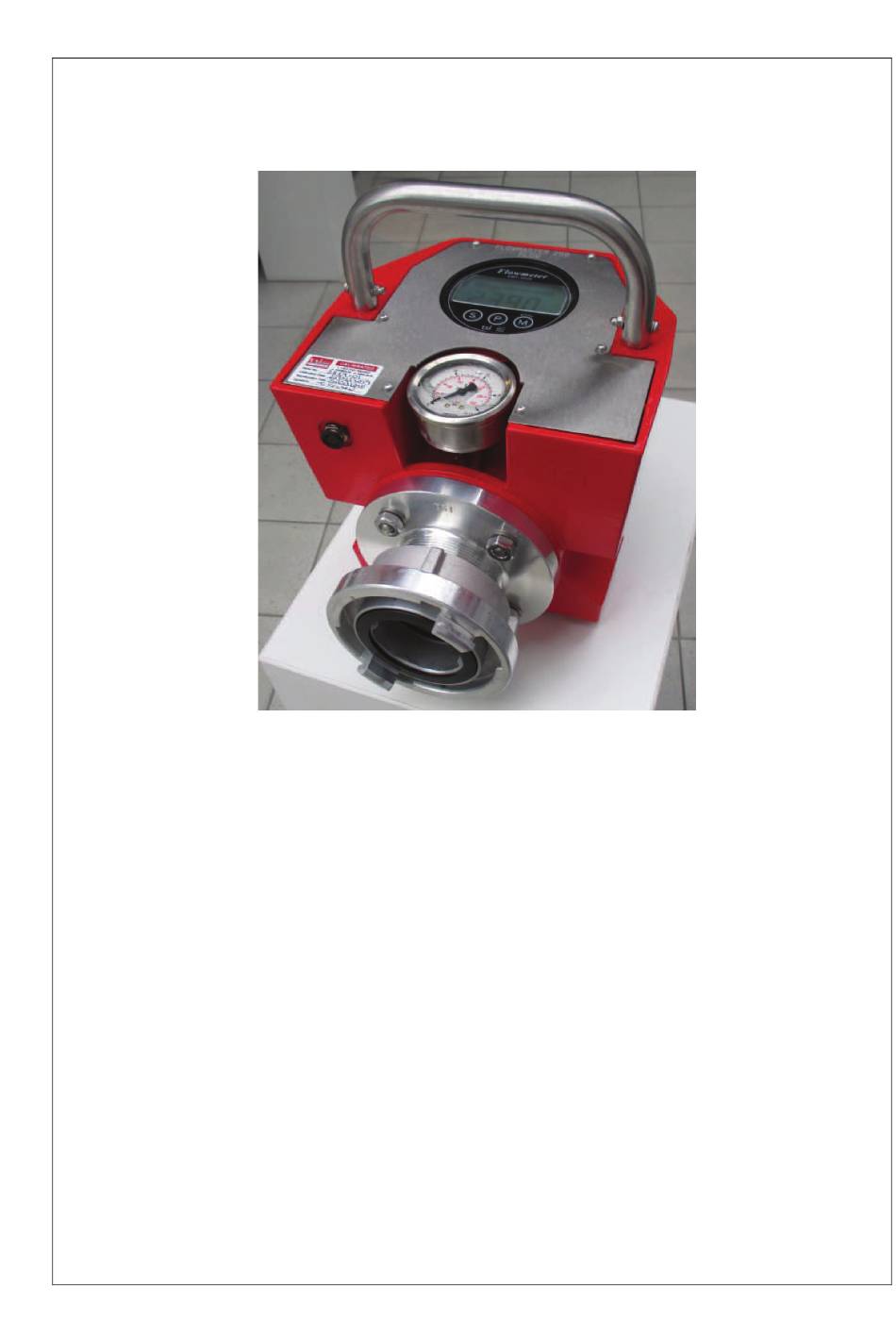

  • Seite 1 Flowmaster Tragbarer Durchfluss- und Druckmesser BEDIENUNGS- WARTUNGSANLEITUNG Modell Flowmaster 250 Analoger Druckmesser mit Manometer Version 1.7 März 2019...
  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung Flowmaster 250 Inhaltsverzeichnis Seite Allgemeines Technische Parameter Verwendung des Flowmasters Bedienung des Flowmasters Problembehandlung und Wartung Ersatzteile und Bedienungsanleitung Ladegerät Konformitätserklärung Verantwortlich für die technischen Unterlagen: Michael Probst, Brandschutztechnik Müller GmbH Brandschutztechnik Müller GmbH Kasseler Str. 37 – 39, 34289 Zierenberg Tel 05606/5182-50, Fax 05606/5182-55 Email: fertigung@brandschutztechnikmueller.de...
  • Seite 3: Allgemeines

    Betriebsanleitung Flowmaster 250 1. Allgemeines Unser tragbarer, analoger Durchfluss- und Druckmesser Flowmaster 250 ist eine gemeinsame Entwicklung der britischen und der irischen Feuerwehr. Dieses Gerät gestattet eine fachmännische und unkomplizierte Bewertung des vorhandenen Druckes und der Durchflussmenge an Entnahmestellen. Es befinden sich keine beweglichen Teile im Sensor, was zu hoher Betriebssicherheit führt.
  • Seite 4: Technische Parameter

    Betriebsanleitung Flowmaster 250 2. Technische Parameter Technische Parameter • Allgemeine technische Daten - Gewicht 13.0 kg mit Batterieblock & Schnellverschlussadapter - Abmessungen 390 (L) x 240 (W) x 210 (H) mm. - Speisung Eingebauter Batterieblock DC 12V @ 400 mA.
  • Seite 5: Verwendung Des Flowmasters

    Betriebsanleitung Flowmaster 250 3. Verwendung des Flowmasters Verwendung des Flowmasters Mit dem Flowmaster können Durchflussmenge und Druck gemessen werden. Er wird hauptsächlich eingesetzt, um Hydranten zu testen. Die Vorgehensweise beim Testen von Hydranten kann variieren und hängt von den individuellen Anforderungen des Benutzers Abb.
  • Seite 6 Betriebsanleitung Flowmaster 250 3. Verwendung des Flowmasters Tragegriff Funktionstasten Analog-Manometer (bar/psi) Anschluss Ladegerät EIN-/AUS-Schalter Digitalanzeige Durchflussmenge Anschluss Ladegerät Eingang B-Kupplung Ausgang B-Kupplung fest Anschluss Alugehäuse drehbar Serielles Datenschnittstellenkabel Abb. 3.2: Beschreibung der Hauptkomponenten des analogen Flowmasters Typ 250 Achtung Wird der Flowmaster an flexible Schläuche angeschlossen, ist das Gerät unbedingt in angemessener Weise (z.B.
  • Seite 7: Bedienung Des Flowmasters

    Betriebsanleitung Flowmaster 250 3. Verwendung des Flowmasters Achtung Behandeln Sie das Gerät, wie alle Messgeräte, sorgsam und wenden Sie keine Gewalt beim Umgang mit Bedienelementen wie Schalter, Taster, Stecker, Buchsen usw. an. Die Messelektronik ist in einem spritzwassergeschützten Gehäuse untergebracht. Es wird mindestens die Schutzklasse IP54 erreicht.
  • Seite 8: Schalter Und Anschlüsse

    4. Bedienung des Flowmasters Bedienung des Flowmasters 4.1. Schalter und Anschlüsse Der analoge Flowmaster 250 besitzt neben dem großen Display für die Anzeige von Durchflussmenge und Gesamtwasserverbrauch ein analoges Manometer zum Ablesen des Wasserdruckes in bar oder psi. Großes Display für...
  • Seite 9: Einschalten Des Gerätes

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 4.2. Einschalten des Gerätes Der Druckmesser benötigt keine externe Stromquelle. Sobald die interne Spannung anliegt, ist der Flowmaster bereit für die Messung der Durchflussmenge. Um den Flowmaster einzuschalten, drücken Sie bitte den Schaltknopf des Haupt Ein-/Ausschalters auf der rückseitigen Anschlussplatine in die Pos.
  • Seite 10: Erklärung Der Bedienanzeige

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 4.2.2 Erklärung der Bedienanzeige Flowmeter Flowmeter 100% 100% 8 8 8 8 8 L MODE MODE (1) Balkenanzeige der Durchflussmenge (2) Digitaldisplay für die Anzeige der Durchflussmenge (3) Stell- / Wahlschaltknopf (4) Plusschaltknopf zur Erhöhung des gesetzten Wertes im Kalibriermodus...
  • Seite 11: Funktion Gesamtwasserverbrauch

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 4.2.3 Funktion Gesamtwasserverbrauch Drücken Sie einmal auf den Schaltknopf M (Modus), um den Modus Gesamtwasserverbrauch zu aktivieren. Auf dem Display wird die Gesamtwassermenge, die seit der letzten Nullstellung geflossen ist, angezeigt. Drücken Sie nochmals auf den Schaltknopf M, um die Messung der Durchflussmenge zu aktivieren.
  • Seite 12: Hydrantenprüfung

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 4.3.1 Hydrantenprüfung Bei der Hydrantenprüfung werden in der Regel der statische Ruhedruck (Druck im Wasser ohne Entnahme von Wasser aus dem Hydranten), der dynamische Fließdruck (Druck im aus dem Hydranten ausfließenden Wassers) und die Leistungsfähigkeit des Hydranten (maximal abgebbare Wassermenge je Zeiteinheit = Durchflussmenge) erfasst.
  • Seite 13: Pumpenprüfung

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Vorgaben für Durchflussmengen und Fließdrücken Hydranten aus der Norm DIN 14462 (Planung, Einbau, Betrieb und Instandhaltung von Löschwassereinrichtungen): Tab. 4.1: Vorgaben für Löscheinrichtungen, 1 MPa = 10 Bar, 800 l/min = 48 m³/h.
  • Seite 14 Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Abb. 4.3: Prüfung von Feuerwehrequipment mit Ein- und Auslaufstrecke Abb. 4.4: Prüfung einer TS-Pumpe mit Auslaufstrecke und Druckvernichter am Ende Wie im Bild oben kann der Flowmaster direkt an eine Pumpe angeschlossen werden.
  • Seite 15: Anschlussmöglichkeiten Für Hydrantenprüfung

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Um, wie bei der Hydrantenprüfung, reproduzierbare Werte zu erhalten, bietet sich auch hier eine Beruhigungsstrecke vor und nach dem Messgerät an. Beim Einsatz einer Einlaufstrecke mittels eines B-Schlauches vor dem Flowmaster und einer Auslaufstrecke hinter dem Flowmaster kann es passieren, dass die schnell durchströmten Schläuche...
  • Seite 16 Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Die letzte der drei Varianten wird empfohlen, um mit Beruhigungsstrecken vor und nach dem Messgerät reproduzierbarere Werte zu ermitteln. In diesem Fall sollte der Messaufbau und insbesondere der Flowmaster auf jeden Fall am Boden gesichert werden, um ein Umherschlagen der Gegenstände zu verhindern.
  • Seite 17: Anschlussmöglichkeiten Für Pumpen- Und Schlauchprüfung

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 4.3.4 Anschlussmöglichkeiten für Pumpen- und Schlauchprüfung: Der Zubehörsatz von Brandschutztechnik Müller kann bei der Prüfung von Feuerwehrpumpen eingesetzt werden, um die genormten Wasserabgabewerte der Pumpen zu simulieren. Dazu werden der Kugelhahn und / oder die unterschiedlich großen Mundstücke (Düsen) in den Messaufbau integriert.
  • Seite 18: Messen Mit Dem Flowmaster

    Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters 2. Beispiel einer Pumpenprüfung mit direkt angeschlossenem Flowmaster und Kugelhahn und/oder Mundstücke unterschiedlichen Durchmessers, wenn die Pumpe das Gewicht der Messeinrichtung trägt. 4.4 Messen mit dem Flowmaster Ist die Messeinrichtung mit dem Flowmaster komplett aufgebaut und, falls notwendig, entsprechend gesichert, kann der Messvorgang, z.B.
  • Seite 19 Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Abb. 4.5: Anzeige Durchflussmenge Abb. 4.6: Anzeige Gesamtverbrauch Bei der Anzeige des Gesamtwasservolumens in Abb. 4.8 steht jeder einzelne Balken für 100 Liter, die durch den Flowmaster durchgelaufen sind. Die maximale Anzeige der Balken geht bis 2000 Liter.
  • Seite 20 Betriebsanleitung Flowmaster 250 4. Bedienung des Flowmasters Abb. 4.7: Serielles Datenschnittstellenkabel, Flow Monitoring Software und USB-Serial-Adapter Für den Fall, dass Ihr Rechner/Laptop keinen seriellen Anschluss besitzt, so wie es bei vielen neueren Geräten der Fall ist, wird der USB/Serial-Adapter zwischen Datenkabel und dem USB-Anschluss des Rechners gesteckt.
  • Seite 21: Problembehandlung Und Wartung

    Betriebsanleitung Flowmaster 250 5. Problembehandlung und Wartung 5.1. Batteriewartung Die analogen Flowmaster ab Baujahr Mitte 2015 sind mit einem Akkusatz Nickel- Metallhydrid-Batterien ausgestattet. Geräte älteren Typs besitzen Bleiakkumulatoren. Beide Batterietypen haben 12 Volt Spannung bei einer ungefähren Laufzeit von 10 Betriebsstunden und können mit einem im Lieferumfang enthaltenen Ladegerät, passend...
  • Seite 22: Aufladen Der Batterien

    Betriebsanleitung Flowmaster 250 5. Problembehandlung und Wartung Wenn die Spannung weniger als 10 V beträgt, muss die Batterie umgehend aufgeladen werden. Bei einer Spannung von weniger als 12 V kann der Flowmaster noch eine gewisse Zeit verwendet werden. Bei einer Tiefentladung der Batterie (Batteriespannung unter 8 V) kann die die eigentliche Kapazität unter Umständen nicht mehr vollständig...
  • Seite 23 Betriebsanleitung Flowmaster 250 5. Problembehandlung und Wartung keine Messungen mit dem Gerät mehr durchgeführt werden. Ebenso ist die Anschlussplatine auf der Rückseite des Geräts gegen Wassereintritt eingedichtet. Reinigen der Sensorelektroden Die Messgenauigkeit des Flowmasters wird beeinträchtigt, wenn die Elektroden mit einem Ölfilm, Schmutz oder Rost bedeckt sind.
  • Seite 24 Betriebsanleitung Flowmaster 250 5. Problembehandlung und Wartung Messungen durchgeführt werden. Es wird empfohlen, dass alle Messinstrumente jährlich kalibriert werden. 5.3. Problembehandlung In diesem Abschnitt wird erläutert, welche Fehler beim Einsatz des Flowmasters auftreten und welche Meldungen auf den beiden Displays erscheinen können, die die Messungen mit dem Gerät beeinflussen oder sogar unmöglich machen.
  • Seite 25: Selbsttest In Ordnung Aber Ausfall Der Anzeige

    Betriebsanleitung Flowmaster 250 5. Problembehandlung und Wartung 5.3.2 Anzeigefehler Mögliche Ursache: Maßnahme: Die Batteriespannung ist zu niedrig. Laden Sie die Batterie komplett auf. 5.3.3 Selbsttest in Ordnung aber Ausfall der Anzeige Der Selbsttest beim Einschalten des Geräts läuft korrekt ab. Es werden jedoch keine Werte angezeigt, obwohl Wasser durch das Gerät fließt.
  • Seite 26: Ersatzteile Und Bedienungsanleitung Ladegerät

    Flowmaster 250 6. Ersatzteile und Bedienungsanleitung Batterie-Ladegerät 6.1. Ersatzteile für den Flowmaster 250 Für den digitalen Flowmaster 250 gibt es mehrere Einzelteile, die Sie bei Brandschutztechnik Müller oder dem Hersteller TSI Flowmeters beziehen können. Darunter sind folgende Einzelteile: Ersatzteil Artikelnummer - Brandschutztechnik Müller...
  • Seite 27 Betriebsanleitung Flowmaster 250 6. Ersatzteile und Bedienungsanleitung Batterie-Ladegerät 7.2. Bedienungsanleitung Batterieladegerät Ab etwa Mitte 2015 werden anstelle der bis dahin eingebauten Bleiakkus sogenannte NiMH (Nickel-Metallhydrid) Batterieblöcke eingesetzt. Für beide Batterietypen benötigen Sie unterschiedliche Ladegeräte, da sich auch die Anschlüsse am Flowmaster für das Ladegerät mit dem Batteriewechsel geändert haben.
  • Seite 28: Konformitätserklärung

    Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Maschine Flowmaster 250 (Analog) Maschinentyp Wasser-Durchflussmengen- und Druckmessgerät Einschlägige EG-Richtlinien 2006/42/EG „Maschinen-Richtlinie 2014/68/EG „Druckgeräterichtlinie“...
