aanbevolen een DMX signaal eindweerstand aan te sluiten.
LET OP
Geen contact maken tussen common en chassis massa. Indien de common op de massa aangesloten is kan een
aardlus ontstaan en het toestel werkt willekeurig. Controleer de kabels d.m.v. een ohmmeter om de polariteit te
controleren en te waarborgen dat de pins niet op aarde aangesloten of met elkaar kortgesloten zijn.
3-PIN NAAR 5-PIN CONVERSIE TABEL
Let op! Indien u een controller met een 5-pin DMX uitgangsconnector gebruikt hebt u een 5-pin naar 3-pin adapter
nodig.
Zie de tabel beneden voor de juiste conversie:
Leider 3 Pin contra (uitgang
Massa/afscherming
Data (-) signaal
Data (+) signaal
Installatie van een DMX seriële data link
1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.
2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van het naaste toestel
aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

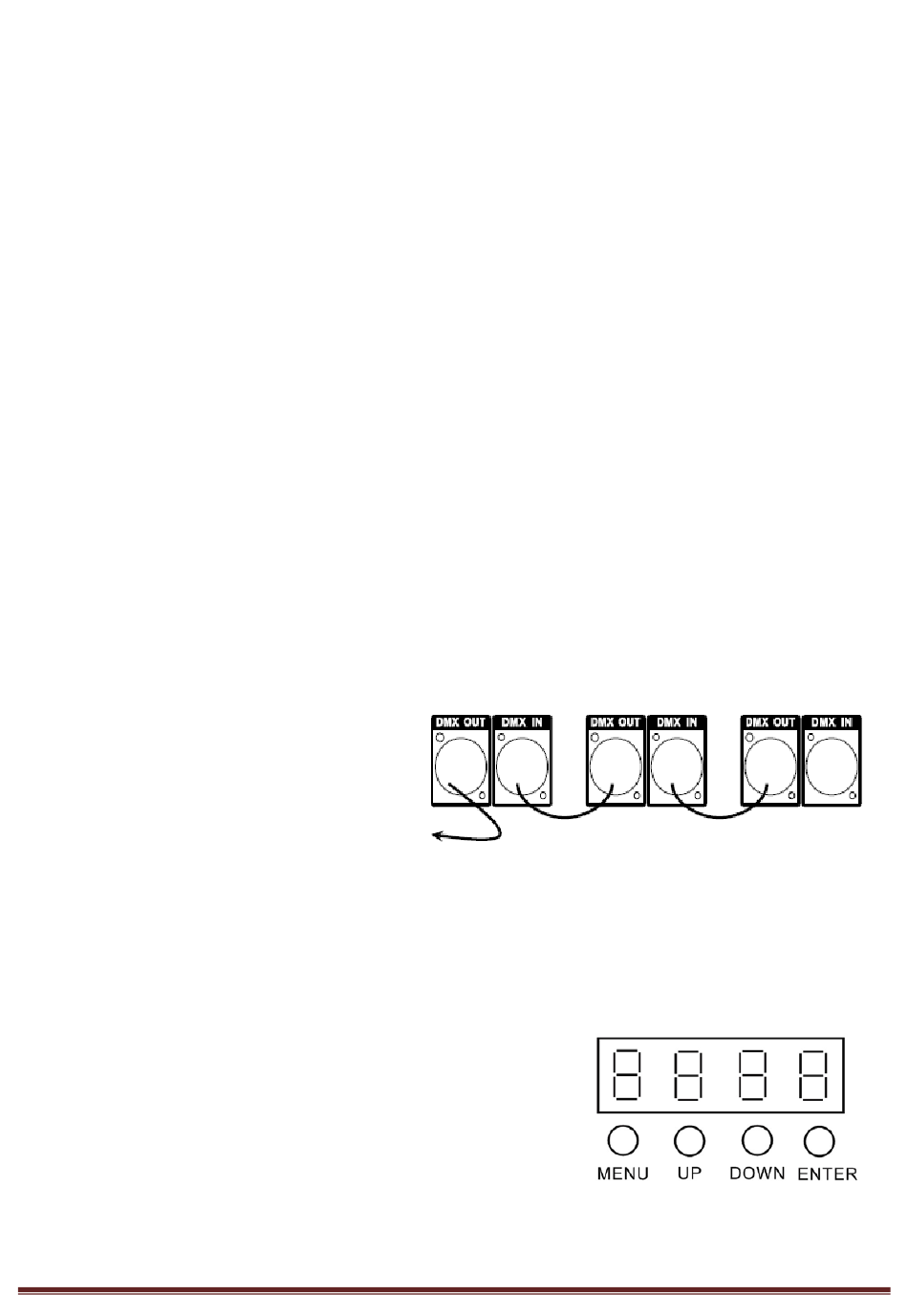

Master/Slave Configuratie
Dankzij deze functie kunt u tot 16 toestellen
verbinden en besturen zonder een DMX controller.
In ee Master-Slave configuratie zal één toestel een
master zijn die alle slaves bestuurd. Ieder toestel
kan een master of een slave zijn.
1. Op de Master toestel druk de MENU kop totdat
"SLND" verschijnt en druk op ENTER. D.m.v. de
UP/DOWN toesten naar "MAST" gaan en ENTER drukken.
3. Stel nu de modus in.
4. Op de slave toestellen de MENU knop drukken totdat "SLND" verschijnt en ENTER drukken. Kies "SL 1" of "SL 2" en
druk op ENTER.
5. Alle slaves volgen nu de master.

CONTROLE PANEEL

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN
toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de
waarde d.m.v. de UP/DOWN toetsen en druk ENTER. Houd nu de MENU
toets ingedrukt tijdens tenminste 3 seconden om de instelling te
bevestigen en in het geheugen op te slaan. Indien de MENU toets niet
gedurende 8 seconden wordt ingedrukt zal het toestel de instelling
automatisch opslaan. Druk MENU om het menu zonder wijzingen te verlaten.
©Copyright LOTRONIC 2015
5 Pin stekker (Ingang)
Pin 1 Pin1
Pin 2 Pin 2
Pin 3 Pin 3
Niet gebruiken Niet gebruiken
Niet gebruiken Niet gebruiken
