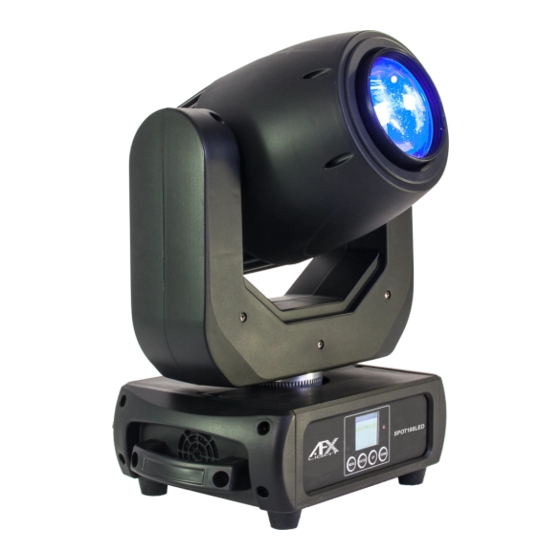

180w led moving head
Vorschau ausblenden
Andere Handbücher für SPOT180LED
:
Bedienungsanleitung
(21 Seiten)
,
Bedienungsanleitung
(24 Seiten)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Inhalt
28
Seite
von
28
Vorwärts
/
28
Inhalt
Inhaltsverzeichnis
Lesezeichen
Inhaltsverzeichnis
Safety Instructions
Installation
Function Menu
DMX Channels
Montage
Canaux DMX
Entretien
Sicherheitshinweise
Photometrische Daten
DMX-Kanäle
Veiligheidsinstructies
Werbung
Verfügbare Sprachen
DE
EN
FR
NL
Mehr
Verfügbare Sprachen
DEUTSCH, seite 14
ENGLISH, page 2
FRANÇAIS, page 8
DUTCH, pagina 21
Quicklinks
Diese Anleitung herunterladen
1
8
0
W
L
E
D
M
O
V
I
N
G
H
E
A
D
1
8
0
W
L
E
D
M
O
V
I
N
G
H
E
A
D
Ref.: SPOT180LED (16-2750)
USER MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
HANDLEIDING
©Copyright LOTRONIC 2017
SPOT180LED
Page 1
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für afx light SPOT180LED
Lichtanlage afx light 16-2750 Bedienungsanleitung
Moving head 'spot' weisse led 180w (24 Seiten)
Lichtanlage afx light SPOT180LED Bedienungsanleitung
Moving head 'spot' weisse led 180w (21 Seiten)
Lichtanlage afx light SPARKULAR-MINI-FALL Bedienungsanleitung
(23 Seiten)
Lichtanlage afx light SPOT100-LED Bedienungsanleitung
Moving head ‘spot’ weisse led 100w (41 Seiten)
Lichtanlage afx light SPIN12-FX Bedienungsanleitung
(25 Seiten)
Lichtanlage afx light SCAN10LED Bedienungsanleitung
Scanner led light effect (41 Seiten)
Lichtanlage afx light SHOOTER-LED Bedienungsanleitung
Led light effect (91 Seiten)
Lichtanlage afx light SPOT10LED Bedienungsanleitung
(28 Seiten)
Lichtanlage afx light STROBE-FX Bedienungsanleitung
Strobe light effect (38 Seiten)
Lichtanlage afx light SPARKLING-PRO Bedienungsanleitung
Funkensprühmaschine (37 Seiten)
Lichtanlage afx light SPARK-FIREWORKS Bedienungsanleitung
Funkensprühmaschine (25 Seiten)
Lichtanlage afx light COMBO-LED Bedienungsanleitung
Led light effect (20 Seiten)
Lichtanlage afx light MUSHROOM-2.0 Bedienungsanleitung
Dmx-gesteuerter multi-linled lichteffekt mit fernbedienunge (21 Seiten)
Lichtanlage afx light BARLED18-PIX Bedienungsanleitung
(17 Seiten)
Lichtanlage afx light PIXSTRIP40 Bedienungsanleitung
Pixel strip bar with 40 rgb smd leds (24 Seiten)
Lichtanlage afx light COMET-GOBO Bedienungsanleitung
Dmx-gesteuerter gobo led lichteffekt (23 Seiten)
Inhaltszusammenfassung für afx light SPOT180LED
Seite 1
Ref.: SPOT180LED (16-2750) USER MANUAL MANUEL D’UTILISATION BEDIENUNGSANLEITUNG HANDLEIDING ©Copyright LOTRONIC 2017 SPOT180LED Page 1...
Seite 2: Safety Instructions
• Avoid direct eye exposure to the light source while it is on. DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable. ©Copyright LOTRONIC 2017 SPOT180LED Page 2...
Seite 3: Installation
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass by or under it. ©Copyright LOTRONIC 2017 SPOT180LED Page 3...
Seite 4
To link fixtures together you must use data cables. If you choose to create your own cable, please use data-grade cables that can carry a high quality signal and are less prone to electromagnetic interference. ©Copyright LOTRONIC 2017 SPOT180LED Page 4...
Seite 5: Function Menu
Factory Set Ver V1 System Information DMX address Temperature DMX CHANNELS Channel CH10 CH12 14CH 16CH Function Discription Value 0-255 0-540° Pan fine 0-255 Pan Fine Tilt 0-255 0-270° Tilt Fine 0-255 Tilt Fine ©Copyright LOTRONIC 2017 SPOT180LED Page 5...
Seite 6
106-112 Gobo 2 shake speed from slow to fast 113-119 Gobo 1 shake speed from slow to fast 120-127 Open 128-191 Gobo Rotate CW slow to fast 192-255 Gobo Rotate CCW slow to fast ©Copyright LOTRONIC 2017 SPOT180LED Page 6...
Seite 7
3. Always be sure to dry all parts completely before plugging the unit back in. IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed. ©Copyright LOTRONIC 2017 SPOT180LED Page 7...
Seite 8
• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible; Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible ©Copyright LOTRONIC 2017 SPOT180LED Page 8...
Seite 9
Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur. Attention : Si le fusible continue à sauter après avoir été remplacé, ARRETEZ l’appareil. Contactez votre revendeur. Vous risquez d’endommager l’appareil si vous continuez à l’utiliser. ©Copyright LOTRONIC 2017 SPOT180LED Page 9...
Seite 10: Montage
DMX certifiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont moins sujets à des interférences électromagnétiques. ©Copyright LOTRONIC 2017 SPOT180LED Page 10...
Seite 11
SOUND MANUAL Test manuel -> Fonctionnement Inversion Pan Inversion Tilt Display Inversion Ecran Configuration Configuration Sélection canaux (16/14/12/10) avancée Sensibilité (01-100) Moteur zero Reset Réglages d’usine Ver V1 Informations Adresse DMX Système Température ©Copyright LOTRONIC 2017 SPOT180LED Page 11...
Seite 12: Canaux Dmx
14-20 Gobo 2 8 gobos 21-27 Gobo 3 Canal 7 Canal 7 Canal 9 Canal 9 statiques + 28-34 Gobo 4 ouvert 35-41 Gobo 5 42-48 Gobo 6 49-55 Gobo 7 56-63 Gobo 8 ©Copyright LOTRONIC 2017 SPOT180LED Page 12...
Seite 13
Canal 9 Canal 11 Canal 11 Canal 13 Prisme 64-255 Prisme 0-15 Arrêt Rotation du Canal 10 Canal 12 Canal 12 Canal 14 prisme 16-135 Rotation vers la droite lent > rapide 136-255 Rotation vers la gauche lent > rapide ©Copyright LOTRONIC 2017 SPOT180LED Page 13...
Seite 14: Entretien
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen. • Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht ©Copyright LOTRONIC 2017 SPOT180LED Page 14...
Seite 15
3-pin XLR Ein-/Ausgang • Schutzfaktor IP20 • Technische Daten Versorgung ..................90-240Vac 50/60Hz Verbrauch ........................250W Sicherung........................5A Leuchtmittel ................... weisse 180W LED Strahlenwinkel ......................15° Abmessungen ..................270 x 270 x 470mm Gewicht ........................11,5kg ©Copyright LOTRONIC 2017 SPOT180LED Page 15...
Seite 16: Photometrische Daten
Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen. Warnung: Wenn die neue Sicherhung ebenfalls durchbrennt, benutzen Sie das Gerät nicht mehr, da es sonst schweren Schaden nehmen kann. Nehmen Sie Verbindung mit Ihrem Fachhändler auf. ©Copyright LOTRONIC 2017 SPOT180LED Page 16...
Seite 17
ändern und auf ENTER drücken. MENÜ Einstellung der DMX DMX Adresse Adresse AUTO Auto 1 – Auto2 Betriebsart SOUND MANUAL Manueller Test -> Funktionen und Betrieb Pan Umkehrung Tilt Umkehrung Fortgeschrittene Konfiguration Display Einstellungen Display Umkehrung Kanalwahl (16/14/12/10) ©Copyright LOTRONIC 2017 SPOT180LED Page 17...
Seite 18: Dmx-Kanäle
Farbe 2 48-63 Farbe 3 64-79 Farbe 4 Kanal 6 Kanal 6 Kanal 8 Kanal 8 7 Farben + Weiß 80-95 Farbe 5 96-111 Farbe 6 112-127 Farbe 7 Rechtsdrehung von langsam auf 128-191 schnell ©Copyright LOTRONIC 2017 SPOT180LED Page 18...
Seite 19
Gobo 2 Shake Geschwindigkeit von 106-112 langsam auf schnell Gobo 1 Shake Geschwindigkeit von 113-119 langsam auf schnell 120-127 offen Gobo Rechtsdrehung von langsam 128-191 auf schnell Gobo Linksdrehung von langsam auf 192-255 schnell ©Copyright LOTRONIC 2017 SPOT180LED Page 19...
Seite 20
Kanal 13 Prisma 64-255 Prisma 0-15 Stopp Rechtsdrehung von langsam auf 16-135 Kanal 10 Kanal 12 Kanal 12 Kanal 14 Prisma Drehung schnell Linksdrehung von langsam auf 136-255 schnell Kanal 13 Kanal 15 Unbelegt Automatische ©Copyright LOTRONIC 2017 SPOT180LED Page 20...
Seite 21: Veiligheidsinstructies
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon moet de elektrische aansluiting uitvoeren. • Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat ©Copyright LOTRONIC 2017 SPOT180LED Page 21...
Seite 22
Bescherming volgens IP20 • Specificaties Voeding ....................90-240Vac 50/60Hz Opgenomen vermogen ..................... 250W Zekering .......................... 5A Lichtbron ..................Heldere witte 180W led Straalhoek ........................15° Afmetingen ..................270 x 270 x 470mm Gewicht ........................11,5kg ©Copyright LOTRONIC 2017 SPOT180LED Page 22...
Seite 23
Verwijder de zekeringshouder d.m.v. een schroevendraaier uit de behuizing. Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan. ©Copyright LOTRONIC 2017 SPOT180LED Page 23...
Seite 24
Druk MENU om het menu zonder wijzingen te verlaten. FUNCTIETABEL DMX Adres instelling AUTO Werkingsmodus SOUND MANUAL SETUP Advanced setting Ver V1 System Information DMX address Temperature ©Copyright LOTRONIC 2017 SPOT180LED Page 24...
Seite 25
21-27 Gobo 3 28-34 Gobo 4 KANAAL KANAAL KANAAL KANAAL 8 statische gobo's + open 35-41 Gobo 5 42-48 Gobo 6 49-55 Gobo 7 56-63 Gobo 8 64-70 Gobo 8 shake snelheid van traag naar snel ©Copyright LOTRONIC 2017 SPOT180LED Page 25...
Seite 26
64-255 Prisma 0-15 Stop KANAAL KANAAL KANAAL KANAAL Prisma draaiing 16-135 Met de klok mee draaien van traag naar snel 136-255 Tegen de klok draaien van traag naar snel KANAAL KANAAL Automatische Geen functie ©Copyright LOTRONIC 2017 SPOT180LED Page 26...
Seite 27
Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren. Imported from China by LOTRONIC SA – Avenue Zénobe Gramme 9 – 1480 Saintes - Belgium ©Copyright LOTRONIC 2017 SPOT180LED Page 27...
