4. BEDIEN- UND FUNKTIONSELEMENTE
Feuerraumtür
Stehrost
Türgriff
Aschekasten
Aschefangbehälter
Türfeststeller
4.1 Die Feuerraumtür mit Türfeststeller
Die Feuerraumtür muss im Heizbetrieb stets geschlossen sein und darf nur zu Reinigungszwecken geöffnet werden. Zum Öffnen
der Feuerraumtüre am Griff der Feuerraumtüre ziehen und langsam öffnen.
Das selbstständige Schließen dieser Tür geschieht automatisch über einen hydraulischen Türschließer.
Um ein leichteres Reinigen der Türe im kalten Zustand zu ermöglichen, ist im unteren Ofenbereich ein automatischer

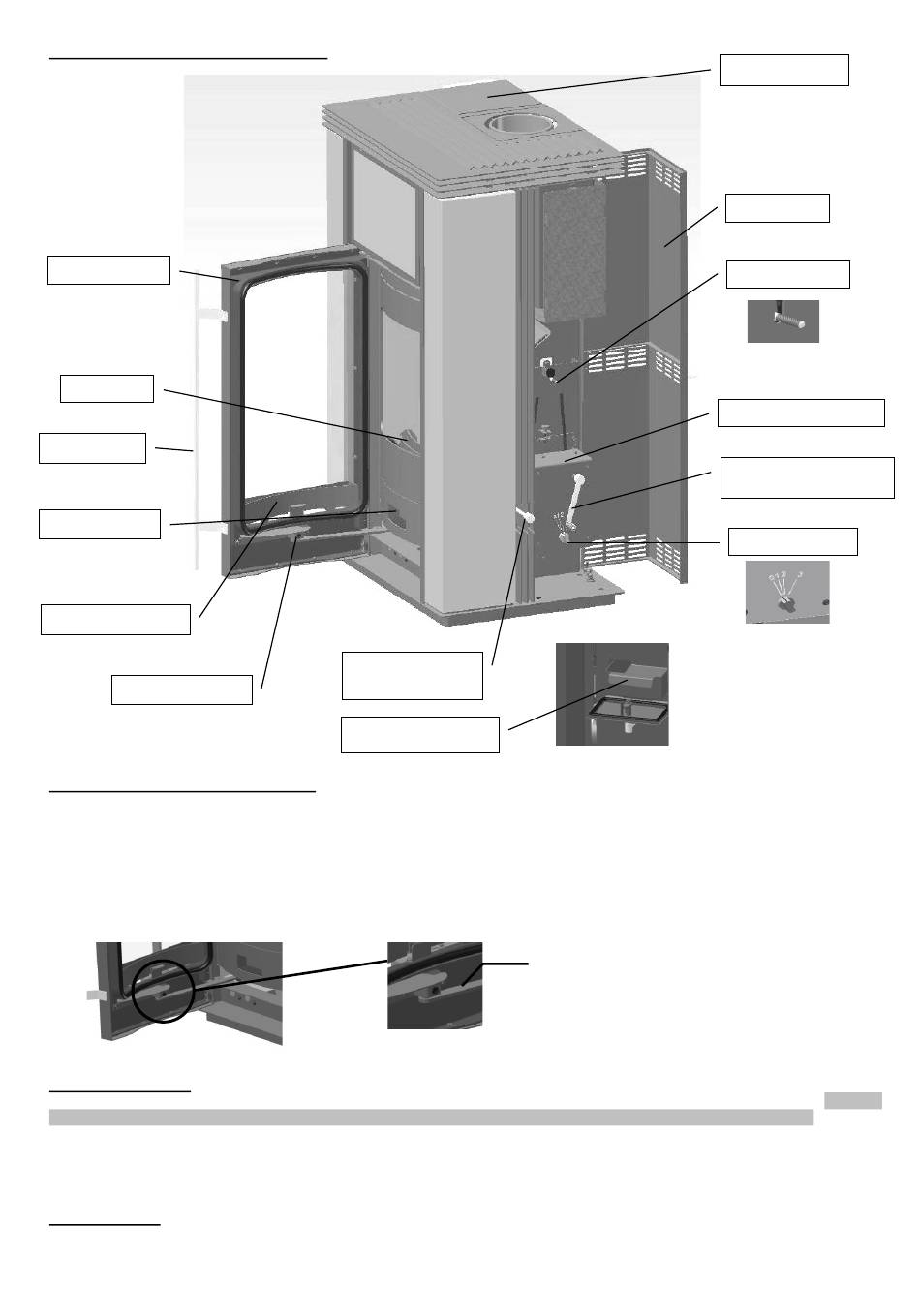

Türfeststeller (Abb. 3) eingebaut. Hierzu die Türe langsam bis zum Anschlag öffnen bis das Einrasten des Rollenhebels (Abb. A)
hörbar ist. Nach erfolgter Reinigung ist die Türe mit leichtem Druck in Richtung Ofenkörper zu drücken. Der Türfeststeller wird
deaktiviert, die Türe schließt von selbst.
Abb. 3
4.2 Der Aschekasten
Der Aschekasten ist nach Öffnen der Sichtfenstertüre bedienbar und muss immer ganz eingeschoben werden. Er muss
rechtzeitig und regelmäßig geleert werden. Beachten Sie bitte, dass Sie die Asche nur in erkaltetem Zustand entsorgen!
Ein wachsender Aschekegel kann die Zufuhr von Verbrennungsluft beeinträchtigen. Achten Sie darauf, dass der Luftweg für die
Verbrennungsluft nicht durch Ansammlung von Asche versperrt wird. Darüber hinaus kann das Gerät besonders im Feuerrost-
und Brennkammerbodenbereich und der Aschekasten selbst, durch zu viel Asche- und Glutreste im Aschekasten beschädigt
werden.
4.3 Der Stehrost
Der Stehrost kann zu Reinigungszwecken angehoben und durch die Türöffnung herausgenommen werden. Achten Sie bei
Einsetzen des Rostes auf die korrekte Position des Stehrostes. Ein falsch eingesetzter Stehrost kann zur Störung des
ordnungsgemäßen Abbrandes führen.
Technische Änderungen vorbehalten
Bediengriff für
Rütteleinrichtung
Pelletmehl-Behälter
Abb. 3a
9
A
Pelletfüllklappe
Bedientür
Rändelwelle
Gehäuse Ecotriebwerk
Kurbel (abnehmbar) für
Eco-Triebwerk
