Versioni trifase:
Alimentazione 400...415V 3N
L1
L2
L3

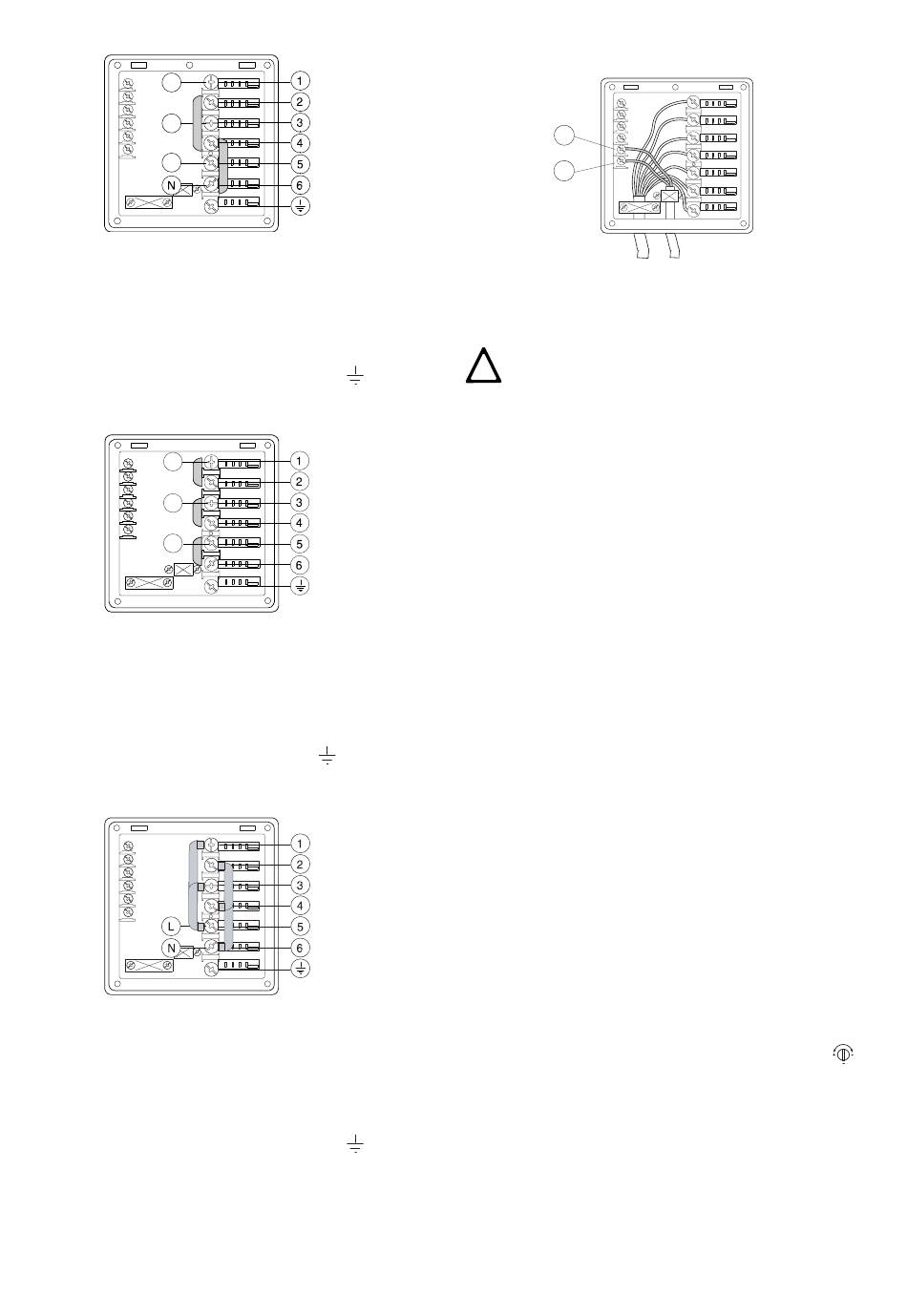

Figura 9
Aprire la morsettiera di alimentazione e inserire i ponti-
celli in dotazione come segue: un ponticello tra i mor-
setti n. 2 e 4 e un altro tra i morsetti n. 4 e 6. Con un
cavo di alimentazione adeguato (vedi tabella dati tec-
nici) collegare le tre fasi ai morsetti 1, 3 e 5, collegare il
neutro al morsetto 4 e il filo di terra al morsetto
Alimentazione 220...230V 3
L1
L2
L3
Figura 10
Aprire la morsettiera di alimentazione e inserire i ponti-
celli in dotazione come segue: un ponticello tra il mor-
setto n. 1 e 2, uno tra i morsetti n. 3 e 4 e un altro tra i
morsetti n. 5 e 6. Con un cavo di alimentazione ade-
guato (vedi tabella dati tecnici) collegare le tre fasi ai
morsetti 1, 3 e 5 e il filo di terra al morsetto
Alimentazione 220...230V 1N
Figura 11
Aprire la morsettiera di alimentazione e inserire i ponti-
celli in dotazione come segue: due ponticelli tra i mor-
setti n. 1, 3, 5 e altri due tra i morsetti n. 2, 4, 6.
Con un cavo di alimentazione adeguato (vedi tabella
dati tecnici) collegare la fase al morsetto 5, collegare il
neutro al morsetto 6 e il filo di terra al morsetto
106
Predisposizione controllo energia
Questa apparecchiatura è predisposta per il controllo
esterno dei consumi energetici.
Collegare tra i morsetti n. 11 e 12 la centralina controllo
picchi.
!
.
Dispositivi di sicurezza
•
Un protettore termoamperometrico a ripristino
automatico, incorporato negli avvolgimenti dell'elet-
tropompa, interrompe l'alimentazione elettrica della
pompa in caso di funzionamento anomalo.
•
Un dispositivo impedisce, in caso di guasto alla rete
idrica, che l'acqua del boiler ritorni in rete.
•
Un tubo troppo pieno, collegato allo scarico, con-
sente di mantenere sempre costante il livello
dell'acqua in vasca.
•
Nel modello con pompa di scarico un regolatore di
livello supplementare interviene nel caso si guasti il
.
regolatore principale.
Il Costruttore declina ogni responsabilità qualora
le norme antinfortunistiche non vengano rispet-
tate.
B3
PREDISPOSIZIONI E DOSATORI
DETERGENTE/BRILLANTANTE
Se la macchina è collegata ad addolcitore e/o osmotiz-
zatore, contattare il fornitore di detersivi per un pro-
dotto specifico.
Lavastoviglie con pompa dosatrice brillantante
incorporata (Figura 13).
Per variare il dossaggio agire opportunamente
sulla vite "D" (Figura 13).
Il dosatore a membrana può essere attivato manual-
mente premendo la vite "D" (Figura 13).
.
11
12
Figura 12
ATTENZIONE
Tra i morsetti n.11 e 12 deve essere col-
legato un contatto normalmente aperto
(NA) della centralina. Quando questo
contatto si chiude le resistenze boiler
vengono disattivate. L'uso della lavasto-
viglie durante questa fase, può compor-
tare l'allungamento del tempo ciclo.
