FUST Gastro NOVAMATIC GS G400 Installation, Bedienung Und Wartung Seite 42

A
C
S
46
62
202
255
162
Q

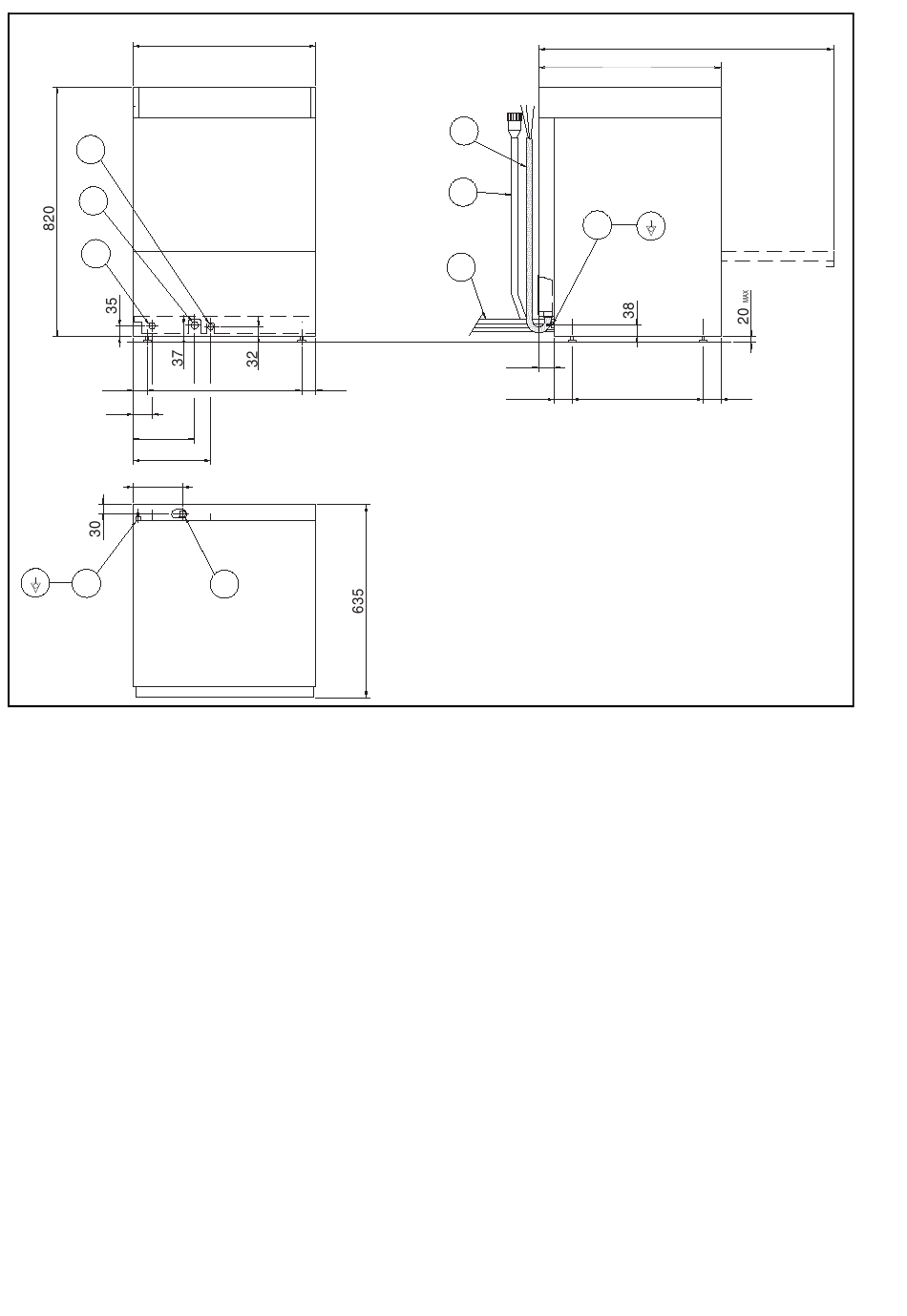

Legenda Figura 4
A - Tubo alimentazione acqua con attacchi 3/4" G
C - Tubo di scarico diametro int. 40 mm(^) - 18 mm(*)
I - Alimentazione elettrica
S - Entrata tubi per detersivi
Q - Vite equipotenziale
(^) - Solo per modello con scarico a caduta
(*) - Solo per modello con pompa di scarico
104
600
508 46
I
I
A
C
51
59
Figura 4
970
600
Q
431 59
